Простая зарядка Li-ion батарей 3.7в на LM 317 и TL431
|
|
| | Сообщение # 51
|
mishail
Постов: 162
Друзья |
Мужики, подскажите пожалуйста: зарядка для литий-ионных батарей подойдет , что бы заряжать литий - железо-фосфорные батареи LiFePO4, ???, купил себе китайские на пирата, по 160 р/шт, а заряжать нечем.
|
|
| | Сообщение # 52
|
NKR13265
Постов: 2544
Друзья |
mishail, пойдет
|
|
| | Сообщение # 53
|
mishail
Постов: 162
Друзья |
NKR13265, спасибо
|
|
| | Сообщение # 54
|
redmoon
Постов: 5015
Друзья |
собираю опять таки эту зарядку) штуки три литиевых акума появилось в хозяйстве, и так что то стали часто приносить устройства с литиевыми аккумулятормаи, причем стала мода приносить девайс на ремонт с полностью разряженым акумом и без шнуров и зарядок.
вот вчера принесли приемник, с читалкой флешек, там стоит литиевый акум 4.7 в, 1750 ма, зарядка внешная, тупо чем хочешь тем и заряжай блин  так что сделаю вот с крокодилами а за зарядку буду полтиник накидывать, достали юмористы лентяи)Добавлено (29.07.2013, 20:45)
---------------------------------------------
как ни странно акумы стали дешеветь в отличие от никилиевых элементов, средняя цена батареи 3.7 -4.7 вольта емкостью 1300-1750 ма стоят порядка 300 - 450 рублей в городе, если заказывать штуки 5-6, то обойдутся меньше чем 2 сотни, удобно для всяческих устройств радиолюбительства, видел батареи в продаже по 2700 ма на 5.2 вроде вольт но цену не посмотрел... думаю не больше 5 сотен будет то же... габариты малые, ессли таким запитать например жука то хватит на несколько меяцев главное преобразователь хороший прикрутить)) прогресс шагает....скоро будут элементы как пятак
|
|
| | Сообщение # 55
|
Scorch
Постов: 1
ОК |
Помогите, пожалуйста, рассчитать резисторы для 700ма\ч. Для акум. 3.6 в нужно будет выставить 4.1 в? И сколько вольт подавать на всю схему? И нужен ли радиатор для микросхемы?
|
|
| | Сообщение # 56
|
redmoon
Постов: 5015
Друзья |
Scorch, на все твои вопросы есть ответы в первом посту темы.
|
|
| | Сообщение # 57
|
mynum135
Постов: 1
ОК |
Scorch. Уточни свой вопрос: 700ма\ч - имеется в виду емкость аккумулятора, или ток заряда 700ма ?
Исходная схема имеет следующие параметры (если Uout=4.2v):
Ток заряда = 1.25в / 11ом = 115 мА (определяется R4,R6)
Минимальное входное напряжение = 10.5в, выбираем стандартное 12в
Регулировка выходного напряжения = 3.08в ... 10в (R8)
Максимальная мощность на LM317 = 0.47 вт (радиатор можно не ставить, если в корпусе TO-220)
R1 - МЛТ-0.5, остальные меньше
Светодиод будет тухнуть при снижении тока заряда до 30 мА
Выводы: ЗУ расчитано на заряд слабых телефонных аккумуляторов Li-Ion
Расчет схемы под конкретные параметры лучше делать в Excel-таблице.
Если общество желает, то выложу таблицу для расчета и описание работы схемы из первого поста.
P.S. ИМХО, схема из поста 41 (и 28) дает более правильное отображение светодиодом конца заряда.
|
|
| | Сообщение # 58
|
Андрей6773
Постов: 69
ОК |
Я наделал зарядок на китайской TP4056, на ебее 5шт. стоят 1,5$,
размер платы 50х12мм. Работает отлично. Ток заряда можно выставлять любой.
|
|
| | Сообщение # 59
|
NKR13265
Постов: 2544
Друзья |
Андрей6773, нашел,добавил в корзину))Добавлено (13.08.2013, 21:37)
---------------------------------------------
жаль им не получится заряжать 11,1в аккумы((
|
|
| | Сообщение # 60
|
sanya0017
Постов: 21
ОК |

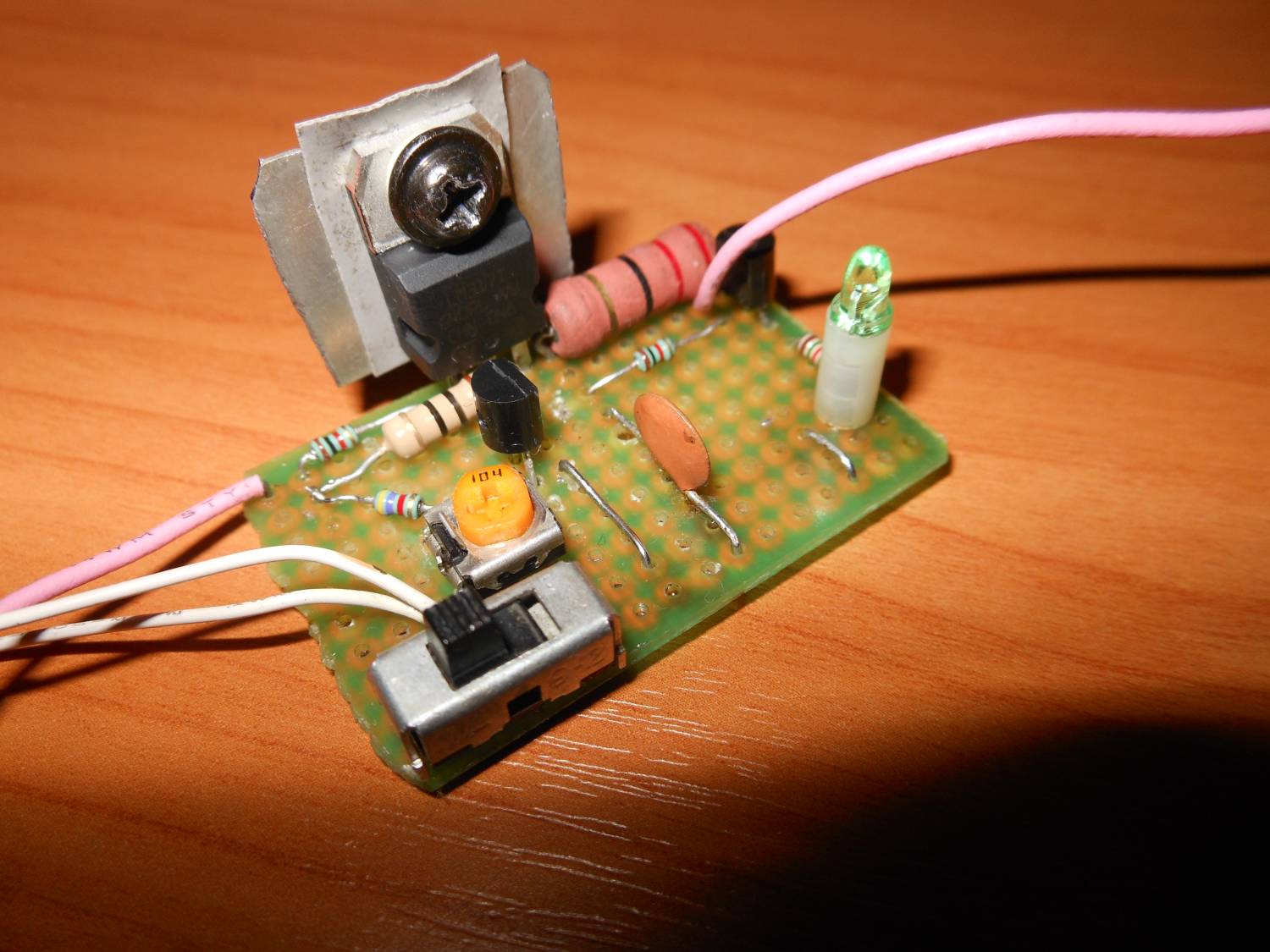

вот собрал, всё работает, но светодиод не гаснет
|
|
