Простая зарядка Li-ion батарей 3.7в на LM 317 и TL431
|
|
| | Сообщение # 61
|
ГУБЕРНАТОР
Постов: 2114
Друзья |
sanya0017, посмотри на работу светодиода если нет акума. должен не гореть.
|
|
| | Сообщение # 62
|
sanya0017
Постов: 21
ОК |
ГУБЕРНАТОР, если нет аккума всё равно горит
|
|
| | Сообщение # 63
|
ГУБЕРНАТОР
Постов: 2114
Друзья |
sanya0017, где то косяк,у меня без акума не горит.
|
|
| | Сообщение # 64
|
sanya0017
Постов: 21
ОК |
ГУБЕРНАТОР, похоже на то, всё по схеме вроде, раз 20 перепроверял..есть только одно отклонение, я вместо кт361 применил b564
|
|
| | Сообщение # 65
|
redmoon
Постов: 5015
Друзья |
у меня схема заработала с первого раза, транзистор взял с русского телика ( даже не знаю его марку) тупо выбрал подходящий по проводимости  собирал давно уже, повторяемость платы 100 процентов, только под себя увеличивал дороги и пятачки, как счас помню плату - у тебя почему то лмка развернута не так как на стандартной печатке...
|
|
| | Сообщение # 66
|
sanya0017
Постов: 21
ОК |
redmoon, я не по печатке делал, делал я по схеме сам. ЛМ'ку поставил наиболее удобным для себя образом, с распиновкой её ног я знаком, и косяк точно не в этомДобавлено (29.09.2013, 15:43)
---------------------------------------------
Оказался транзистор палёный, заменил на кт361, теперь всё работает)
|
|
| | Сообщение # 67
|
ilino
Постов: 29
ОК |
можно-ли данным зарядником заряжать аккумуляторы от dvd плеера. там в связке 2 аккум. по 3.7в с выходом на баланс? 1800ма 3.7в
|
|
| | Сообщение # 68
|
NKR13265
Постов: 2544
Друзья |
ilino, надо заряжать отдельно
|
|
| | Сообщение # 69
|
Paul777
Постов: 38
ОК |
А для зарядки Ni-MH аккумуляторов такую схему (не сложную) не подскажите.
И ещё, как эта схема у автора работает при входном напряжении 6В?
Или я что то не так считаю?
|
|
| | Сообщение # 70
|
Paul777
Постов: 38
ОК |
Цитата ear (  ) Paul777, Ты бы всю схему нарисовал

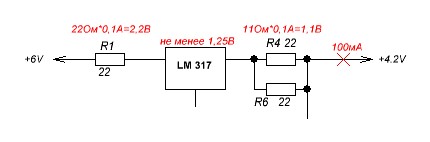

Я нарисовал участок схемы автора (из первого поста), которую обсуждают в этой теме. Мне непонятно как у автора на аккумуляторе будет 4,2В, если на входе у него 6В, а на схеме теряется 4,7В (грубо). |
|
