Простая зарядка Li-ion батарей 3.7в на LM 317 и TL431 (очень простая и надежная зарядка)

Простая зарядка Li-ion батарей 3.7в на LM 317 и TL431

	Сообщение # 101

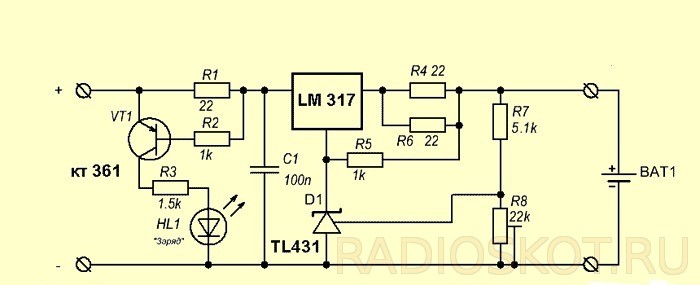

sergeu654 Постов: 347 Друзья	Cкажите у lm317. с лево на права 3 выход это плюс 2 это выход 1 подключать на катод тl431 правильно что то у меня светодиод негорит вообще Файлы: 9693825.jpg (37.8 Kb)

	Сообщение # 102
zaa-1978 Постов: 147 ОК	если смотреть на неё со стороны названия то слева 1 нога на тл431 вторая выход и третья вход Добавлено (10.06.2015, 20:52) --------------------------------------------- sergeu654, это если в корпусе то-220.

	Сообщение # 103
ГУБЕРНАТОР Постов: 2114 Друзья	Можно было просто свериться с печаткой.

Сообщение # 104

sergeu654

Постов: 347 Друзья

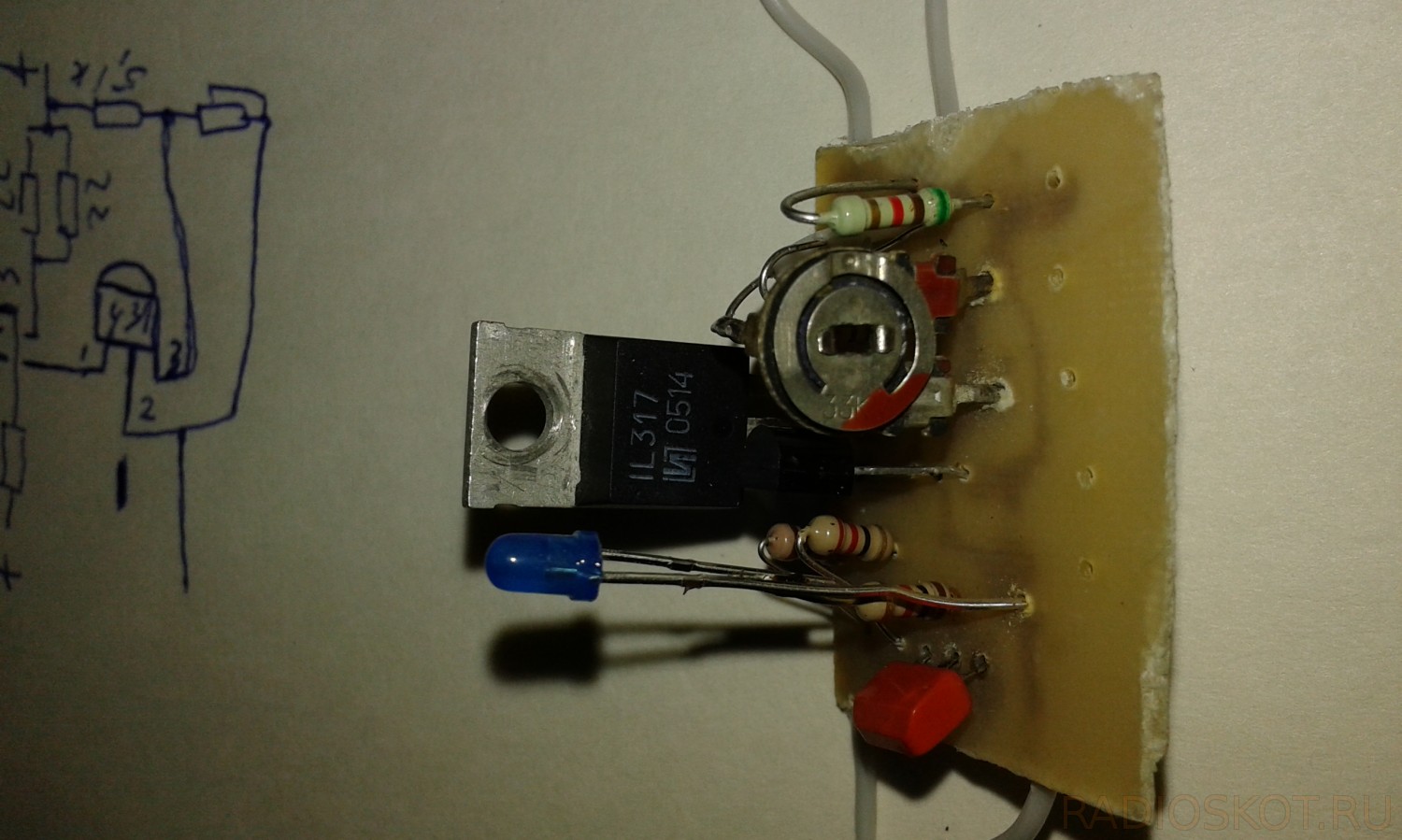

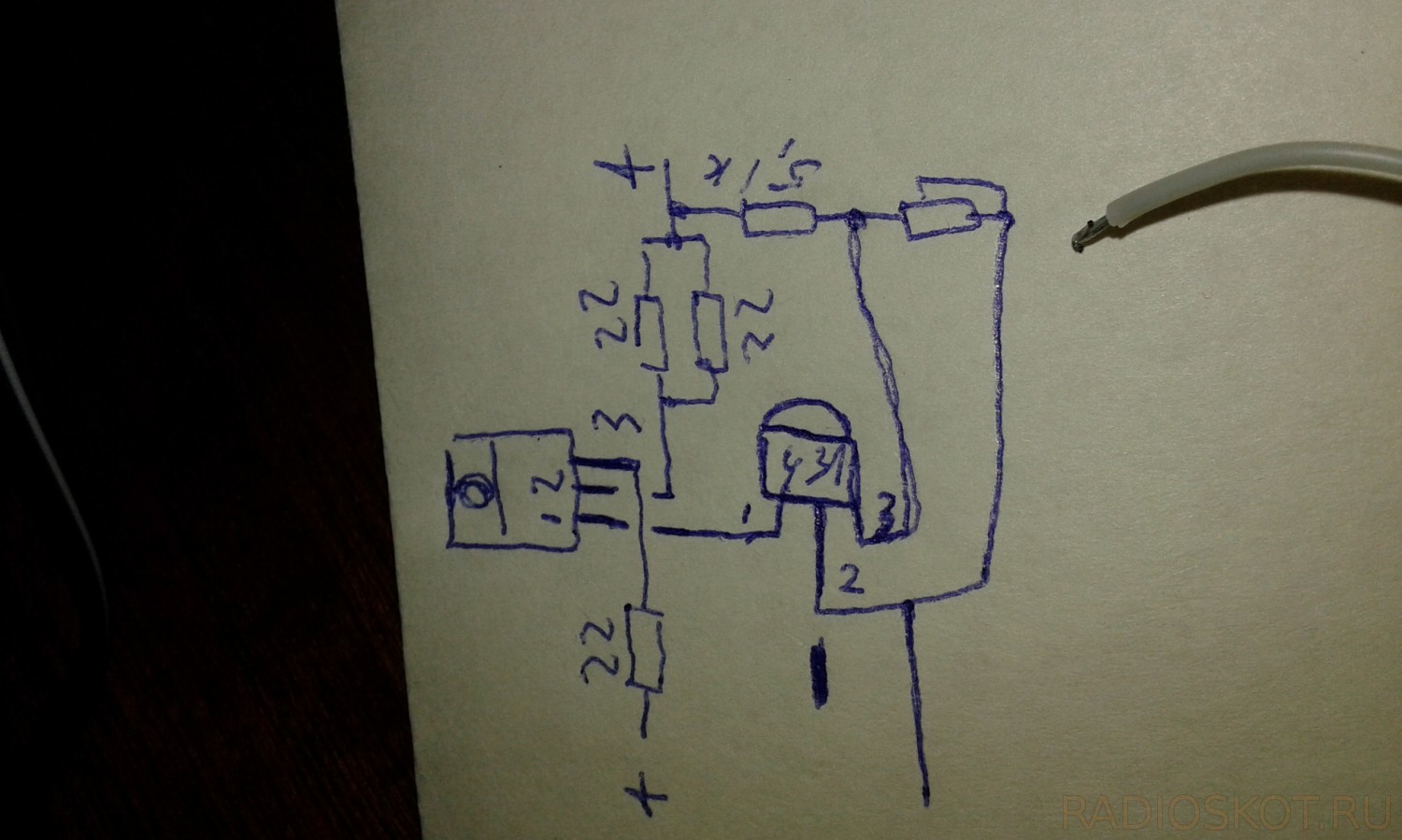

вот посмотрите пожалуста правильно ли я подключил

Добавлено (10.06.2015, 22:05)
---------------------------------------------
на вход подал 12 вольт на выходе когда регулируеш перемеником то напряжение от 2 подымается до 3.7 вольта когда коротиш выход то светодиод загорается вчем дело

Файлы: 7815650.jpg (94.1 Kb) · 0874200.jpg (89.7 Kb)

	Сообщение # 105
zaa-1978 Постов: 147 ОК	Цитата sergeu654 () 3.7 вольта когда коротиш выход то светодиод загорается вчем дело на выходе должно быть 4,2 или 4,1вольт зависит от акума. нарисовал правильно) светодиод если светиться то идёт заряд)

	Сообщение # 106
evgen87 Постов: 358 Друзья	Что-то непонял сколько подавать на вход?

	Сообщение # 107
zaa-1978 Постов: 147 ОК	evgen87, 5 вольт будет достаточно) Добавлено (12.06.2015, 10:20) --------------------------------------------- а в общем можно 5-9вольт

	Сообщение # 108
oleg612 Постов: 1 ОК	Добрый день! Собрал эту схему, но напряжение на выходе больше 3,8 вольта выставить не получается? Добавлено (08.11.2015, 22:34) --------------------------------------------- Разобрался, перепутал ноги на tl431 катод с ref!

Сообщение # 109

werdiida

Постов: 24 ОК

Спасибо ГУБЕРНАТОРу за рабочую схему, собрал сразу сдвоенный один не стартанул напряжение регулировалось только от 5 до 6 В вскрытие показала дохлый LM317 заменил и второй завелся? только вот одно не работает светодиод индикатор не при каких условият только когда КЗ на выходе

Файлы: 1201503.jpg (116.4 Kb)

	Сообщение # 110
werdida Постов: 27 Х	схема работает но ток зарядки в 100мА просто никуда не годится, как его поднять до 300мА?
