Простая зарядка Li-ion батарей 3.7в на LM 317 и TL431
Сообщение # 91
ГУБЕРНАТОР
аватар
  Постов: 2114   Друзья
VVLAD, ты просто не разбирался в теории, а её там пару строк, держи R1=1,5кОм, R2=2,2кОм, Uо=4,20454545Вольт biggrin
Сообщение # 92
VVLAD
аватар
  Постов: 23   ОК
ГУБЕРНАТОР, большое спасибо smile может ты рассчитаешь их ещё и на напряжение зажигания светодиода в 2.9-3 вольта? Это для сигнализатора разрядки аккумулятора, для повербанка.
Сообщение # 93
ГУБЕРНАТОР
аватар
  Постов: 2114   Друзья
VVLAD, VVLAD, теперь сам biggrin
Сообщение # 94
VVLAD
аватар
  Постов: 23   ОК
ГУБЕРНАТОР, в общем получилось у меня R1=1.2 кОм, R2=6 кОм; R1=1.5 кОм, R2=7.5 кОм; R1=1 кОм, R2=5 кОм; R1=560 Ом, R2= 2.8 кОм biggrin Столько много вариантов потому, что у меня нету ни одного подходящего резистора R2, вот буду искать, R1 все есть smile С первым случаем оба резистора нашёл (где Uо=4.2 вольта), там более распространённые значения получились.
Сообщение # 95
ГУБЕРНАТОР
аватар
  Постов: 2114   Друзья
VVLAD, вариант 1,5К и 7,5К самое то, номиналы стандартные.
Сообщение # 96
VVLAD
аватар
  Постов: 23   ОК
ГУБЕРНАТОР, значит буду искать их. Спасибо! smile
Сообщение # 97
зай
аватар
  Постов: 30   ОК
Добавлено (26.11.2014, 21:40)
---------------------------------------------
Блин классная схема,вот только по ходу работы ,вот такая вещь получается.Значит если акум заряжать отдельно ,то светодиод полностью гаснет,а если ставлю в дэвайс и через его разъем заряжаю, то диод гаснет но, не полностью,а чуть чуть жевриет и то видно только ночью(но полностью за ночь так и не погас),видать сама схема что то тянет (память программ на радио на пример)
Сообщение # 98
sanya0017
аватар
  Постов: 21   ОК
зай, попробую поставить номинал резистора диода побольше, может поможет)
Сообщение # 99
ur5rnp
аватар
  Постов: 1455   Друзья
зай, а аккум подключен через ключ или тумблер, если второе смотри где утечка

Добавлено (14.03.2015, 21:57)
---------------------------------------------
рябяты, а как заделать на 317 но чтобы две банки Li-ion батарей 3.7в заряжались как бы отдельно...
оч нужно для рации, как думаете ет пойдет
Сообщение # 100
dsfas
аватар
  Постов: 703   Друзья
Цитата ur5rnp ()
как думаете ет пойдет

Мб стоит собрать и попробовать, деталей не много?
_____________________________________________

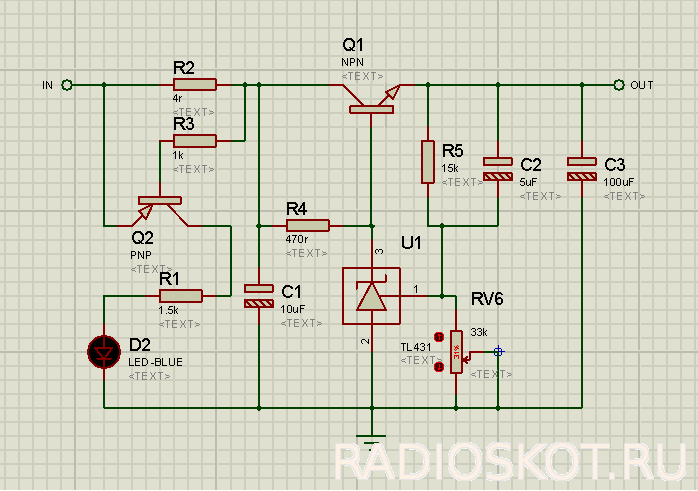

Смоделировал в протеусе ,а затем собрал зарядку по типу схемы ГУБЕРНАТОР`a,только на биполярном транзисторе.
Светодиод не горит без нагрузки. Во время зарядки постепенно тухнет.
Файлы: 8491455.png (13.2 Kb)
