Блок питания от пк, iso-450pp , шим tl494l
|
|
| | Сообщение # 81
|
Tygra
Постов: 2165
Друзья |
Я не работал никогда с симулятором, на данный момент мне будет проще собрать и проверить ) . Плату уже развел, можно печатать и травить. Не факт что заработает , но на чем то отрабатывать ее нужно.
|
|
| | Сообщение # 82
|
apeks
Постов: 2197
Друзья |
мое мнение излишне усложняете такие узлы как FAN и защиту от переполюсовки, как говорится чем проще тем надежней,
по вентилятору мое видение если ручная регулировка то на тл431делать если в зависимости от темпиратуры на терморезисторе а аварийное включение вентилятора есть темпиратурные концевики как в сварочниках используют на разные темпиратуры
по переполюсовке тоже не нужно усложнять т.к мосфет выступает в роли тумблера отключающий нагрузку от питалова по одной линии
|
|
| | Сообщение # 83
|
Tygra
Постов: 2165
Друзья |
apeks, Термопредохранители те не дешевые , у меня есть такие на 90гр, но что то сюда их не хочется ставить. Во первых их нужно тогда два, во вторых если есть уже два термодатчика , то зачем ставить еще что то ? лм358 копеечная деталь . Но в целом да , я согласен, вышло как то излишне сложно . Но в принципе меня все устраивает, главное чтобы стабильно работало .. Как бы импульсный БП сам по себе не самая простая схема, дополнить его нормальной защитой , я думаю, будет не лишним. Тем более что это не для себя, я то могу услышать что кулеру настал "кердык" и не гонять блок пока не заменю, а вот тому кому я его делаю, вряд ли будет шибко прислушиваться , ему защита с "защелкой" не помешает ...
|
|
| | Сообщение # 84
|
Михалыч0287
Постов: 213
Друзья |
|
|

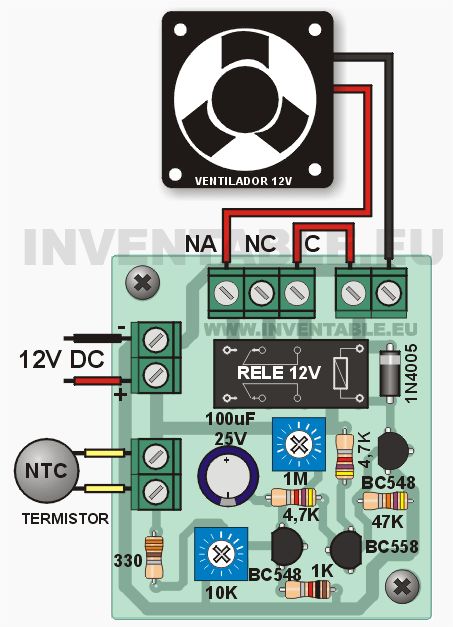

| | Сообщение # 85
|
Tygra
Постов: 2165
Друзья |
Михалыч0287,
Ну каждому свое , я не думаю что постоянно щелкающее реле лучшее решение . Тем более что малогабаритные хорошие реле достаточно дефицитны и совсем не 3 копейки стоят ... Но как вариант достаточно прост . Вообще если говорить по "чесноку" то проще и надежнее чем стандартный регулятор на 2 транзисторах ( что ставят в БП на маленьких платках) , по моему уже не придумаешь . Но их редко ставят и лишних их нет ) ...
|
|
| | Сообщение # 86
|
Михалыч0287
Постов: 213
Друзья |
Цитата Tygra (  ) Ну каждому свое , я не думаю что постоянно щелкающее реле лучшее решение .
что мешает вместо реле мосфет воткнуть, религия? а вообще такие схемы собираются из рассыпухи которая дома/на работе валяется.. |
|
| | Сообщение # 87
|
Tygra
Постов: 2165
Друзья |
Михалыч0287, В мощных ИИП охлаждение достаточно важная часть, имеет большой смысл подойти к этому серьезно. Но как я отметил уже выше "каждому свое". С одной стороны чем проще тем надежнее , с другой стороны я уже сталкивался с тем что перегрев может быть не только по радиатору диодов, т.е. диоды нагрелись меньше чем радиатор с транзисторами и транзюки с дымом и феерверком улетают в мир иной. Я попробую сложный вариант, а на "рассыпухе " я всегда успею собрать . Собственно все что применено в задуманной схеме и есть рассыпуха с тех же БП ...
|
|
| | Сообщение # 88
|
Михалыч0287
Постов: 213
Друзья |
Цитата Tygra ( ) т.е. диоды нагрелись меньше чем радиатор с транзисторами
для этого в мощных ИИП все сажается на 1 общий радиатор. |
|
| | Сообщение # 89
|
alex2330
Постов: 23
ОК |
Для уменьшения взаимных помех, что лучше, использовать отдельные радиаторы для выходных сборок шоттки и высоковольтных транзисторов или один общий радиатор?
|
|
| | Сообщение # 90
|
Tygra
Постов: 2165
Друзья |
alex2330, Каких помех то ? Полевики диодам мешать будут что ли ? Или наоборот ? Я думаю что в зарядках и БП от компа пофиг, если делать сварочник то возможно надо бы подумать , а до 500вт по моему можно не напрягаться особо. Главное хорошая изоляция от корпуса и достаточная теплорассеиваемость...Добавлено (17.10.2017, 08:29)
---------------------------------------------
Собрал я схему что проектировал под температурную защиту. Все работает, не без косяков, и не с первого разу, но все ОК . Подобрал резисторы. Кулер включается от 43-46гр , защита с защелкой выбивает на 84-87 . Но в реальной схеме не проверял, подал отдельно питание, на AREF поставил "кренку" и "пытал" , все отлично. Позже перерисую доработанную схему и выложу, не особо дорабатывал , но все же . М\б кому пригодиться. Защиту от переполюсовки пока не делал, в скором времени займусь, но она будет уже на самой плате БП навесным монтажем. Т.к. транзюк надо на радиатор, а еще один радиатор лепить не хочется... Сильно в отдаленном будущем думаю переделать все на одну плату вместе с самим БП . Т.е. развести плату с нуля и перенести туда все детали с компового БП , что бы был законченный блок , который можно было легко повторять , не разбираясь с каждым БП индивидуально.
|
|
