Простая зарядка Li-ion батарей 3.7в на LM 317 и TL431
Сообщение # 21
redmoon
аватар
  Постов: 5015   Друзья
из керамики у меня вроде на 2.2 ома есть и на 5 ом,
ток думаю ставить мне 1 а под мой акум на 4.5 а?
я просто импортные типоразмеры твоих резисторов не смог заценить на глаз.
а млт-2 думал по размерам больше...
Сообщение # 22
ГУБЕРНАТОР
аватар
  Постов: 2114   Друзья
redmoon, у меня стоят 2Вт,тебе наверное больше подойдёт 5Ом,просто ток промеряешь что бы не больше нормы,если меньше это лучше(дольше заряжает,но щадя акум).
Сообщение # 23
redmoon
аватар
  Постов: 5015   Друзья
ну в общем вот решил собирать йа зарядку эту.
теперь определяюсь с комплектухой что бы размеры скоректировать платки примерно хоть.
так r1 у меня думаю будет зеленым на 4.7 ома.
r4 r6 5.1 ома млт 2 ну по крайней мере под пару млт2 делаю, если что 10 омники туда впаяю....

Добавлено (30.03.2013, 18:40)
---------------------------------------------
напряжение у меня же чуть изменится надо ли увеличить резисторы в схеме остальные?
в частности обвязку транзистора и ограничитель светодиода?

Добавлено (30.03.2013, 19:11)
---------------------------------------------
ГУБЕРНАТОР, а лмку надо на радиатор??через нее ж 1ампер в случае успеха пойдет то...

Сообщение # 24
redmoon
аватар
  Постов: 5015   Друзья

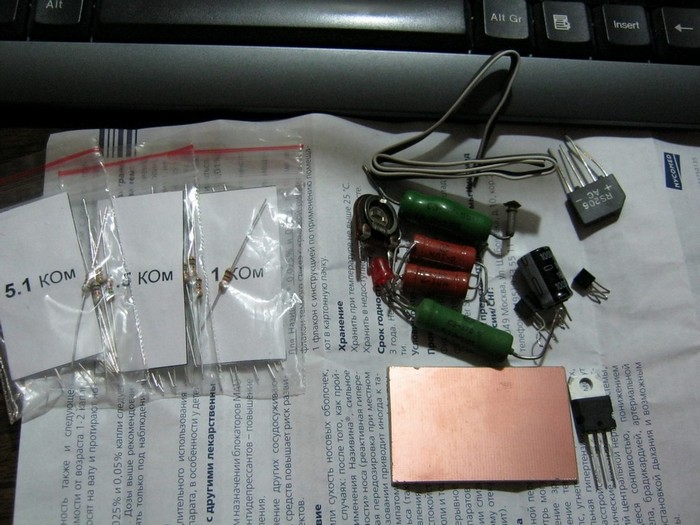

пока жду ответов по чуть готовлюсь.
Файлы: 5465415.jpg (113.5 Kb)
Сообщение # 25
redmoon
аватар
  Постов: 5015   Друзья

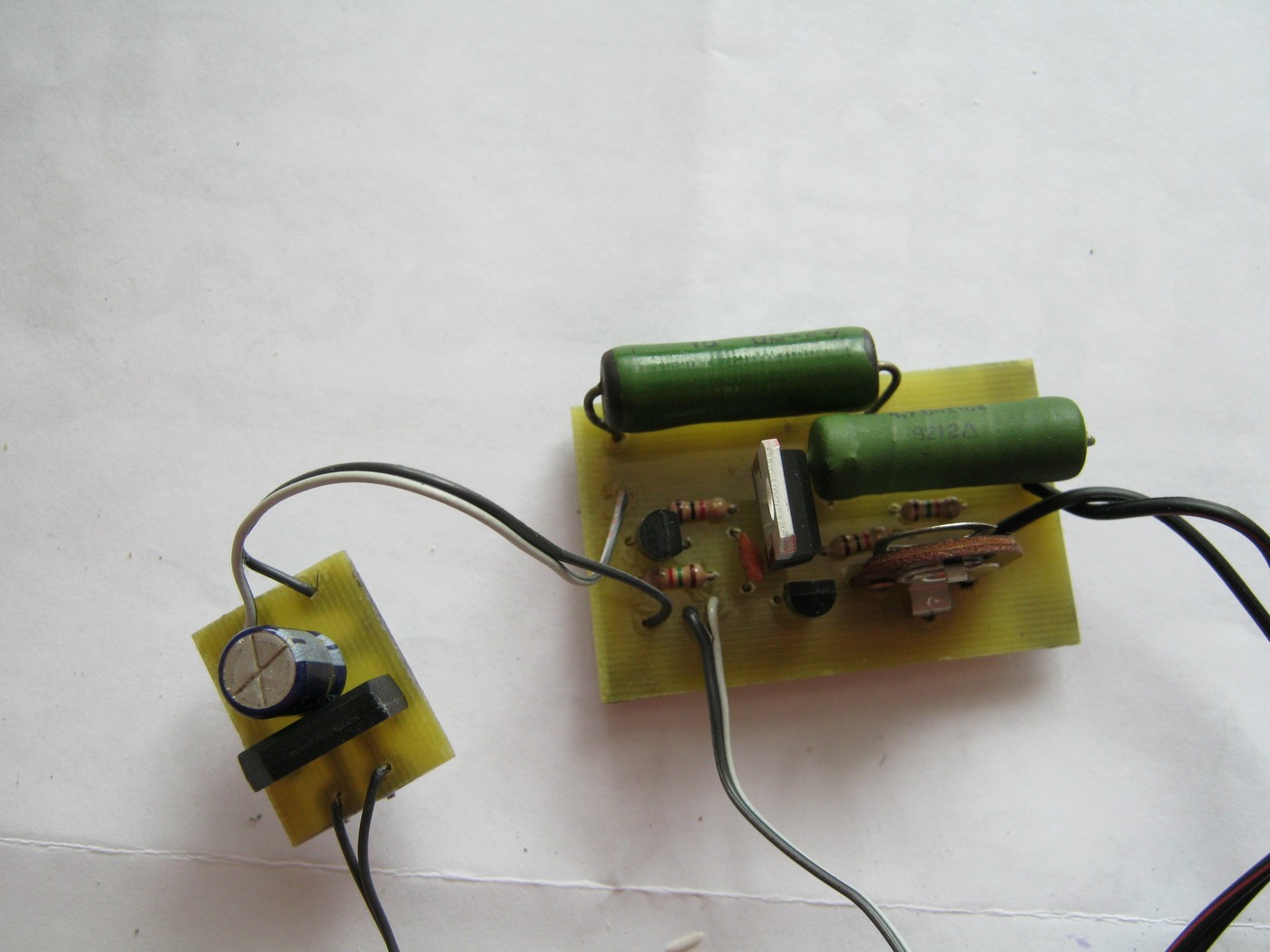

в общем собрал девайс


не могу понять, выставил как и писали 7.2 в без нагрузки.
подключил - ток равен 180 ма на акуме....
светодиод без нагрузки не горит - подключаешь загорается.
лмка чуть греется (пдождал минут 5 ток на пару ма упал даже...)
резисторы поставил сп , вместо р1 22 ома стоит 10 ом, вместо двух р4-р6 которые образовывали примерно 12 ом поставил 4.7 ом. по идее ток должен был быть в 2 раза больше чем у аффтора.....

Добавлено (31.03.2013, 14:38)
---------------------------------------------
может транс слабоват...хотя., под этой нагрузкой на плате выпрямителя 10.5 вольта у меня...транс выдает 9.5 в переменки..без нагрузки где то 11 в.
мост и кондер на 470 мкф...

Добавлено (31.03.2013, 14:41)
---------------------------------------------
просто меньше если сделать резисторы...то уже не знаю на 1 ом что ли поставить? biggrin счас попробую прям на платке на 5.1 ом в паралель всунуть.посмотреть на результат

Добавлено (31.03.2013, 14:57)
---------------------------------------------
а р1 не влияет сильно на ток разве?просто я ж вместо 22 ом 10 ом поставил....

Добавлено (31.03.2013, 15:16)
---------------------------------------------
вот блин, хз почему но мне показалось что афтор заряжал током в 300 ма батарею! поэтому я то и подумал что надо ставить в 2 раза меньший рез примерно и будет ток что надо 600 ма - а оказывается что у меня почти 200 ма все верно...резистор в 2 раза уменьшил значит ток и увеличился толкьо в 2 раза - примерно 200 ма.
надо было изначально ставить пару омник какой нить wacko блин.вся плата в дырках терь..чувствую еще чуть суть и придется ее переделывать(

Добавлено (31.03.2013, 16:12)
---------------------------------------------

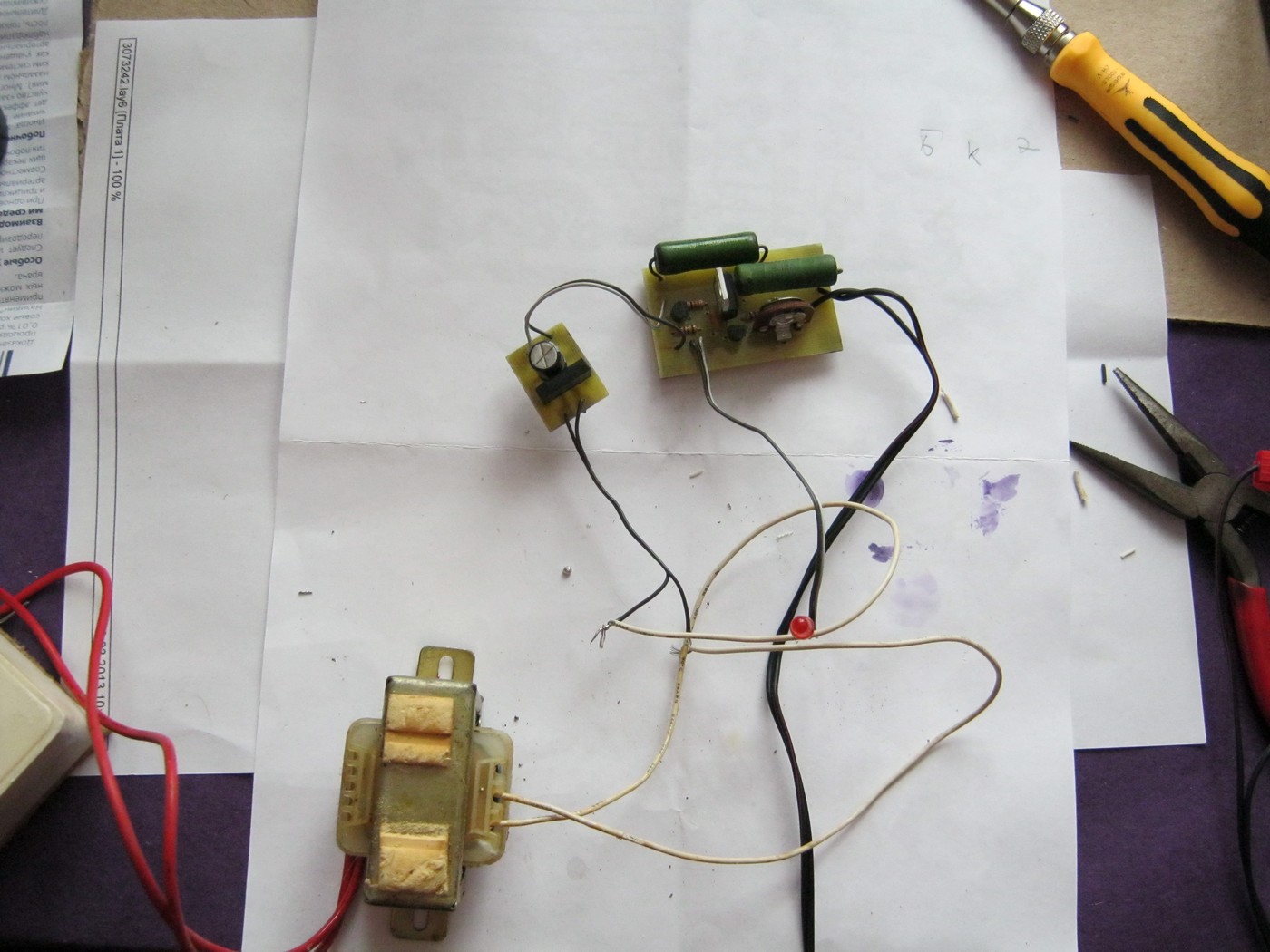

короче поставил транс по мощнее на 12 в 1 а
резисторы заменил входной на 2 ома выходной 1.2 ома ток стал равен 370 ма, резисторы греются, лмка тоже прилично ххотя к ней прикрутил я кусочек алюминия - вывод - думаю такую зарядку лучше использовать для литий ионок где ток нужен 150-200 ма. схема замечательно показывает себя для тока 150 ма...
думаю заделать именно под этот ток ее.

посоветуйте схему зарядки что бы ток 700-800 ма был с регулировкой желательно biggrin

Файлы: 4335675.jpg (193.9 Kb) · 8496509.jpg (236.1 Kb)
Сообщение # 26
DIABLO123455
аватар
  Постов: 35   ОК
Сделал печатку под свои резисторы. Проверьте все правильно сделал?
Файлы: 123123.lay6 (24.3 Kb)
Сообщение # 27
weterok
аватар
  Постов: 8   ОК
А на базе ЗУ от мобильного телефона можно сделать зарядку?
Сообщение # 28
ТИПТОНИК
аватар
  Постов: 82   ОК
Всем привет. 100-150мА зарядного тока как раз под стать аккумулятору от мобилки. А вот у меня имеются 18650ые в формате АА емкостю 2500мА. Для их заряда получается тока маловато. Кто сталкивался с li-iоn 18650 3.7v поделитесь нормальной схемкой для зарядки. Буду очень признателен.
Сообщение # 29
redmoon
аватар
  Постов: 5015   Друзья
ток у этой схемы можно поднять, я же экспериментировал - читай не ленись - в пол амперы в легкую можно выжать)
Сообщение # 30
ТИПТОНИК
аватар
  Постов: 82   ОК
Да вроде читал))) Только смущает факт нехилого нагрева при работе в режиме заряда более 300мА. И схема индикации конца заряда кажется не очень. Вот и спросил, мож кто подскажет что иное. Я создал новую тему по этому поводу в разделе Зарядные устройства. Завтра скину туда схемку на базе этой что здесь, но с индикатором заряда с другой. Вообщем присоединяйтесь друзья!)
