Ищу простую схему индикатора по окончанию зарядки.
|
|
| | Сообщение # 41
|
maximv2010
Постов: 224
ОК |
Ксюня, Ты прав про диодный мост,именно такой и стоит на д242.
Соберу регулируемый до 20В отпишусь о результатах .
|
|
| | Сообщение # 42
|
vovcanchin
Постов: 17
ОК |
Всем привет! У меня вопрос к сообщению №7-не сгорит ли стабилитрон если ток в конце заряда 2а при напряжении 15в?(д815е)
|
|
| | Сообщение # 43
|
Сергей-78
Постов: 6050
U |
vovcanchin, Ничего ему не будет.Сдесь можно стабилитрон и поменьшей мощности применить.Там ведь в цепи токоограничительный резистор стоит,который нужно расчитать для каждого вида стабилитрона и светодиода в отдельности.Так вот при таком мощном стабилитроне,на резисторе будет рассеиватся большая мощность,так-как минимальный ток стабилизации 25ма.Лучше применить КС515.И еще раз повторяю,что ета простейшая схема индикатора,не будет давать точных результатов о зарядке акумулятора.Напряжение нужно измерять при отключеном зарядном и под небольшой нагрузкой.
Добавлено (26.02.2013, 11:43)
---------------------------------------------
Вот простейшая на мой взгляд схема приставки к зарядному.Превращает зарядное устройство в десульфатирующий автомат,которым можно востанавливать засульфатированые пластины акумулятора..Само отключает акумулятор по окончанию зарядки.Автоматически снижает длительность импульса зарядного тока ,в зависимости от роста напряжения на акумуляторе.Сам не собирал,но судя по описанию работы схемы,должна работать.
|
|
| | Сообщение # 44
|
vovcanchin
Постов: 17
ОК |
предлагаю данную схему в качестве индикации окончания заряда.собрал работает.
диод д2 разгорается при 14.4 а д1 гаснет
|
|
|
| | Сообщение # 46
|
mozga
Постов: 70
ОК |
здравствуйте. У меня вопросы:
На этом сайте нашёл схему,регулятор напряжения на LM317T http://radioskot.ru/publ....-0-1224
Если я, эту схему подключу к заряднику от шуруповерта,и выставлю на 12.6 вольт,
то я, смогу заряжать последовательно три аккумулятора 18650 по 3.7v( балансир 3s-BMS есть. приобрёл в АЛИэкспресс)?
Если смогу,то можно ли добавить схемку для индикации окончания заряда,что добавил
vovcanchin 7715130.jpg (пост. чуть выше)Добавлено (24.03.2018, 08:31)
---------------------------------------------
http://radioskot.ru/_fr/15/7715130.jpg
|
|
| | Сообщение # 47
|
petrovitsh
Постов: 239
Друзья |

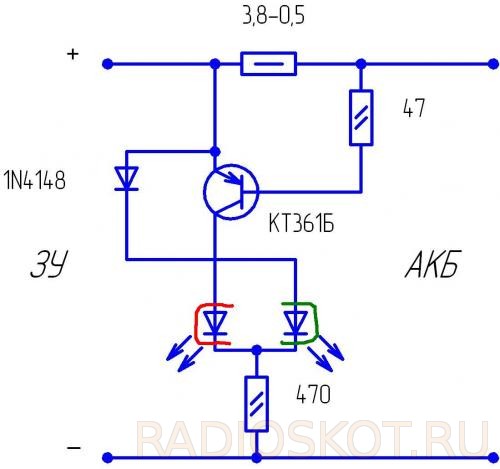

Я собирал по схеме ниже. Работает хорошо. Ставил на зарядное li-ion 5шт с BNC. При зарядке горит кр. светодиод, после окончания зелёный.Только собирал на BC547 и перенёс на (-).
|
|
| | Сообщение # 48
|
mozga
Постов: 70
ОК |
Я тоже буду собирать регулятор,по схеме ниже на КР142ЕН12А аналог (LM317T).
petrovitsh Ваша схема почему то не хочет работать в протеусе http://radioskot.ru/_fr/15/9903094.jpg
А вот эта в протеусе работает http://radioskot.ru/_fr/15/7715130.jpg вот только не пойму куда чего подсоединять.Я имею ввиду индикатор заряда.Там же поступает сразу 12.6в ,а значит сразу покажет,что аккумулятор зарядился............
И как понять (перенес на (-)) ВС 547?
обычно если структуру транзистора меняешь, значит полярность менять надо.
|
|
| | Сообщение # 49
|
ctc655
Постов: 1790
Друзья |
Вообще то окончание заряда определяют по величине тока, а не достижении напряжения. Поэтому схема Петровича более правильная. А та, которую вы хотите собрать сработает( при правильной настройке) при емкости батареи около 75...80% от емкости. Поэтому попробуйте сделать схему Петровича, и не в протеусе, а в реале. Там только надо будет подбирать резистор для светодиодов(470 Ом) под ваше напряжение и ваши светодиоды. Для простых светодиодов это около 1,2...1 кОм.
|
|
| | Сообщение # 50
|
mozga
Постов: 70
ОК |
как понять ВС 547 и перенес на (-)

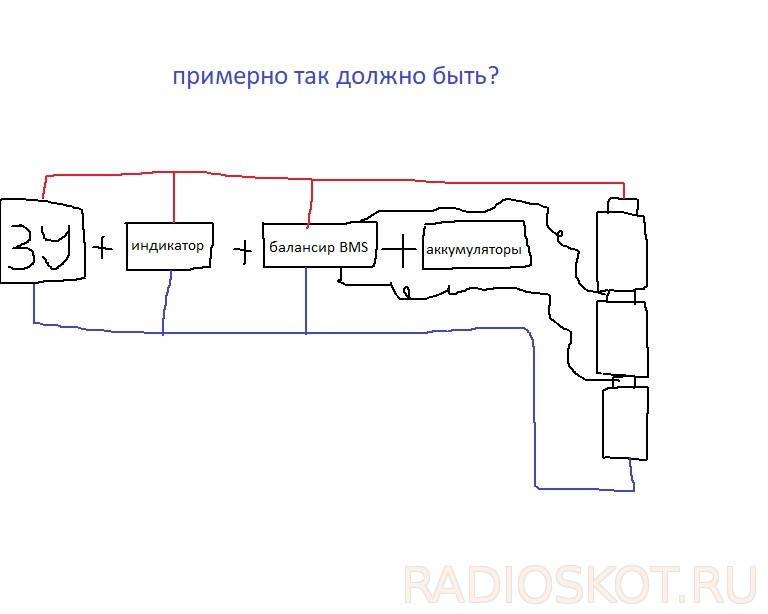

индикатор сразу подключать после ЗУ .
то есть: ЗУ,индикатор заряда,потом (балансир,аккумуляторы.)
|
|
При понижении темпиратуры уплывает стабилизация по напряжению в большую сторону... То есть летом срабатывает примерно на 14 В. Зимой на 15,5В
! Это связано с низкой термостобильностью стабилитронов серии д 814...
