Ищу простую схему индикатора по окончанию зарядки.

	Сообщение # 11

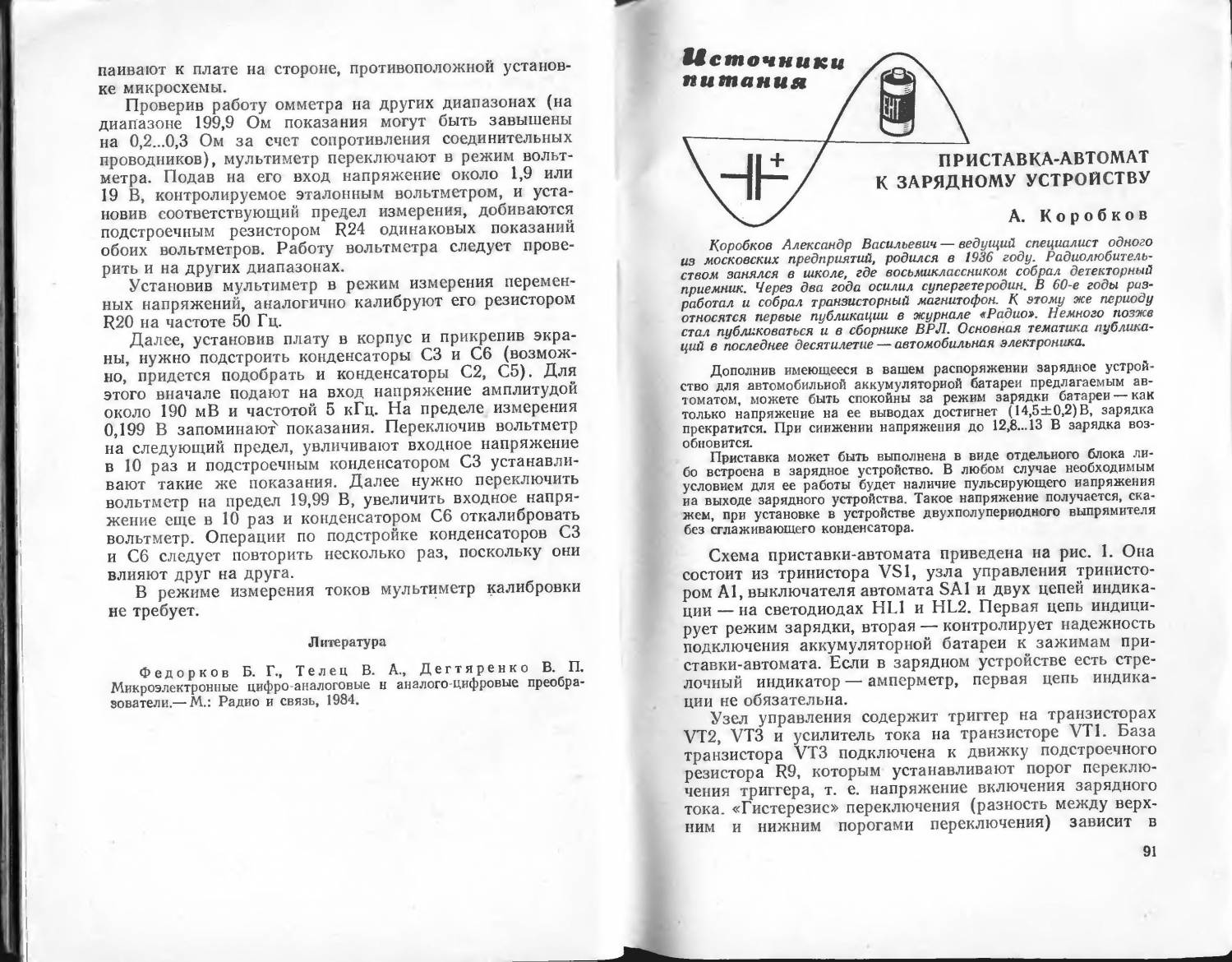

Сергей-78 Постов: 6050 U	Вот начало Файлы: 7606592.jpg (286.6 Kb)

	Сообщение # 12

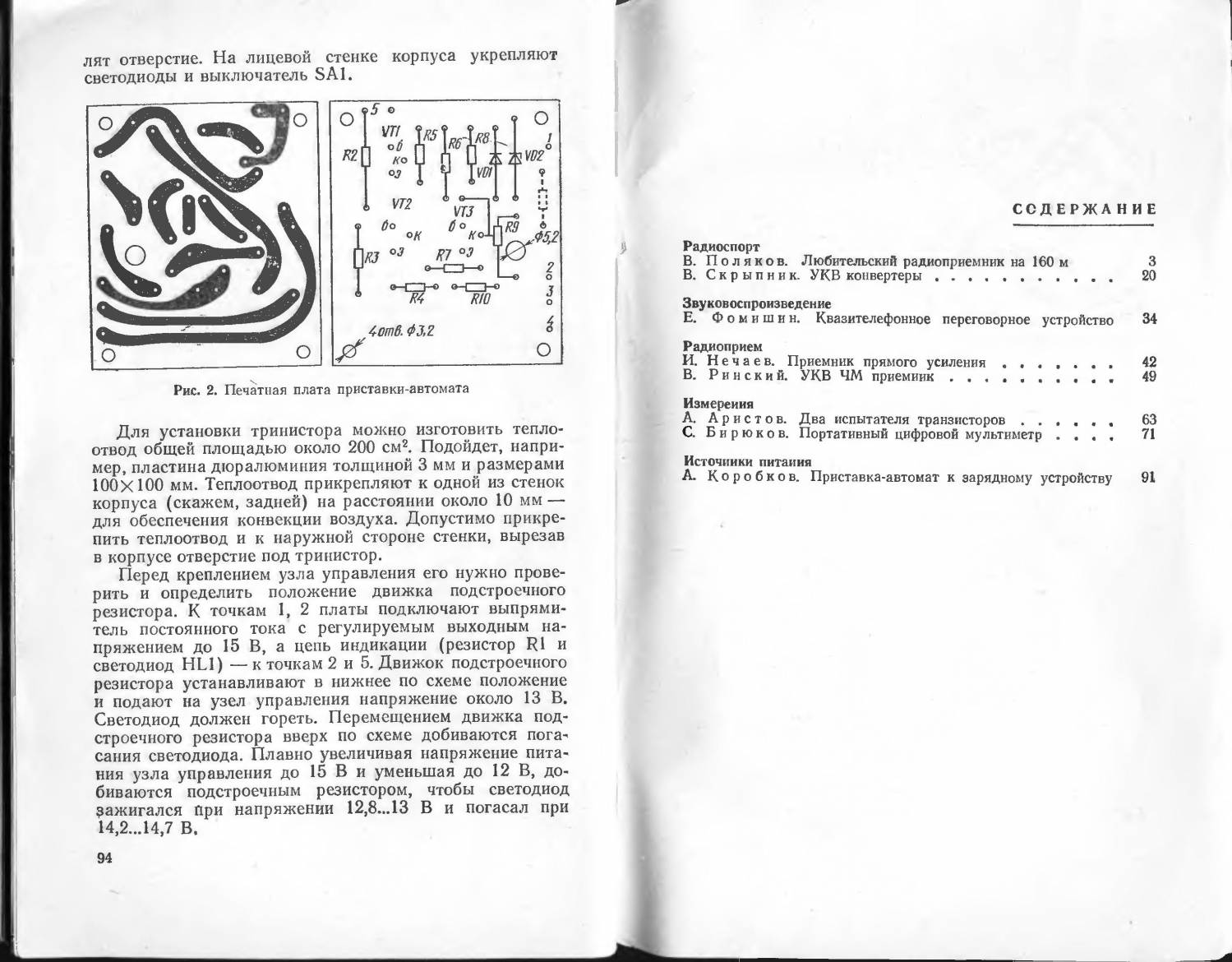

Сергей-78 Постов: 6050 U	И конец Файлы: 2347792.jpg (190.7 Kb)

	Сообщение # 13
maximv2010 Постов: 224 ОК	Ксюня, на что в схеме можно заменить кт 603? Простые варианты типа 602 меня не устраивают т.к. у меня их нет. Может есть еще аналоги типа 825,805,315 итд?

	Сообщение # 14
Сергей-78 Постов: 6050 U	maximv2010, Любыми транзисторами структуры н-п-н и напряжением колектора от 0,5А.Например КТ815,КТ817 с любой буквой.

Сообщение # 15

maximv2010

Постов: 224 ОК

Ксюня, Ксюна собрал сданную схему . Не работает ищу причину может в печатке fear

Но хотел добавить что второй светодиод который сигнализирует окончание заряда итак будет гореть т.к. на него сразу идет напряжение от аккумулятора и он у меня горит и при 5 и 7 и 10 вольтах на батарее. Собирал на кт 940а слабоваты конечно но я на них пробую

	Сообщение # 16
maximv2010 Постов: 224 ОК	Вот печатка может кто поможет найти причину? Файлы: 0359028.lay (30.7 Kb)

Сообщение # 17

Сергей-78

Постов: 6050 U

Цитата (maximv2010)

Собирал на кт 940а слабоваты конечно но я на них пробую

А транзистор 814 тоже на 940 заменил?Он не той структуры.Почему детали на печатке не маркируеш?Так тяжело ориентироватся

Добавлено (23.02.2013, 22:54)
---------------------------------------------

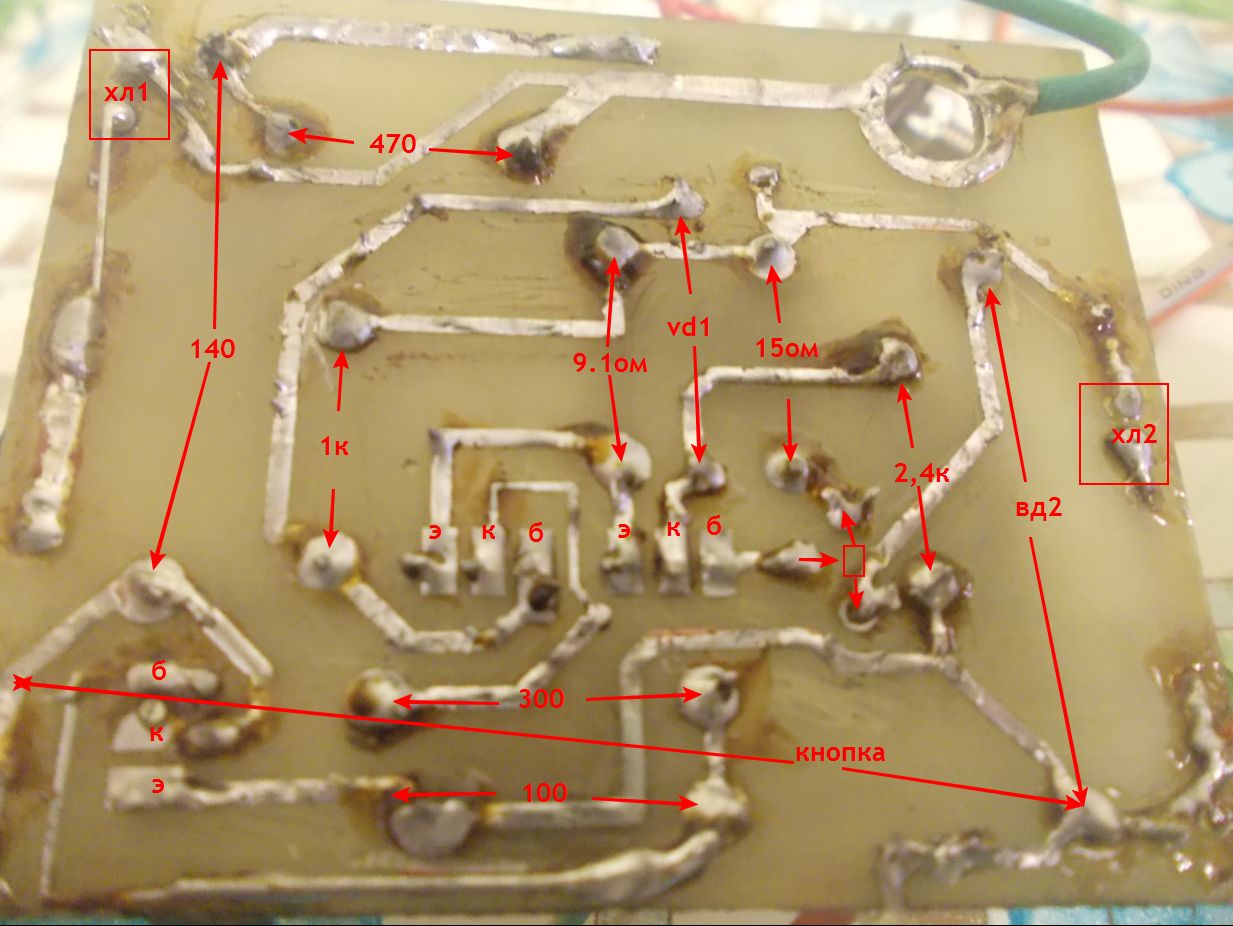

Давай фото платы

Сообщение # 18

maximv2010

Постов: 224 ОК

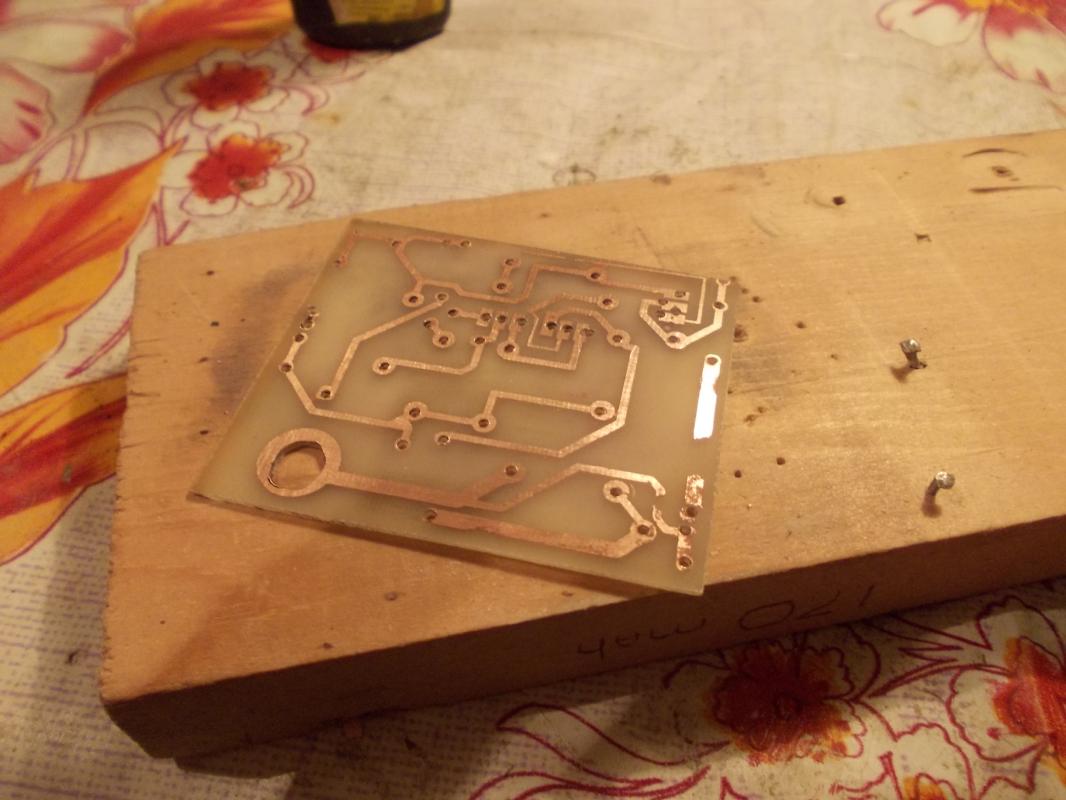

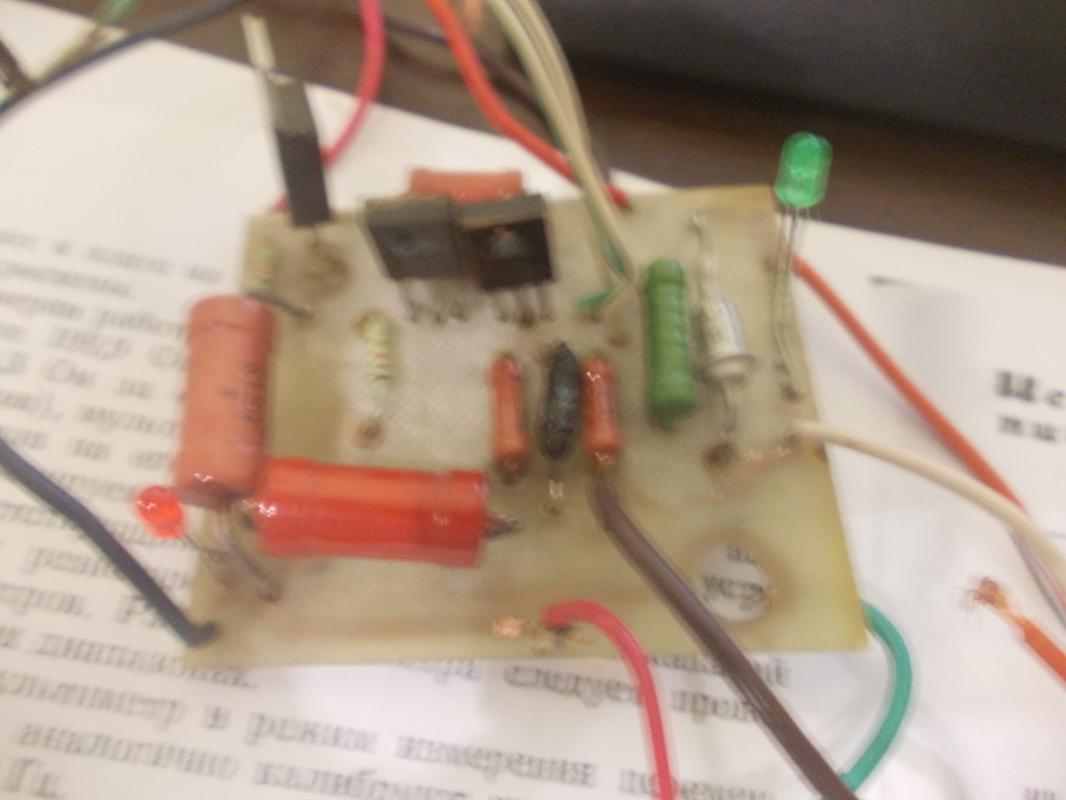

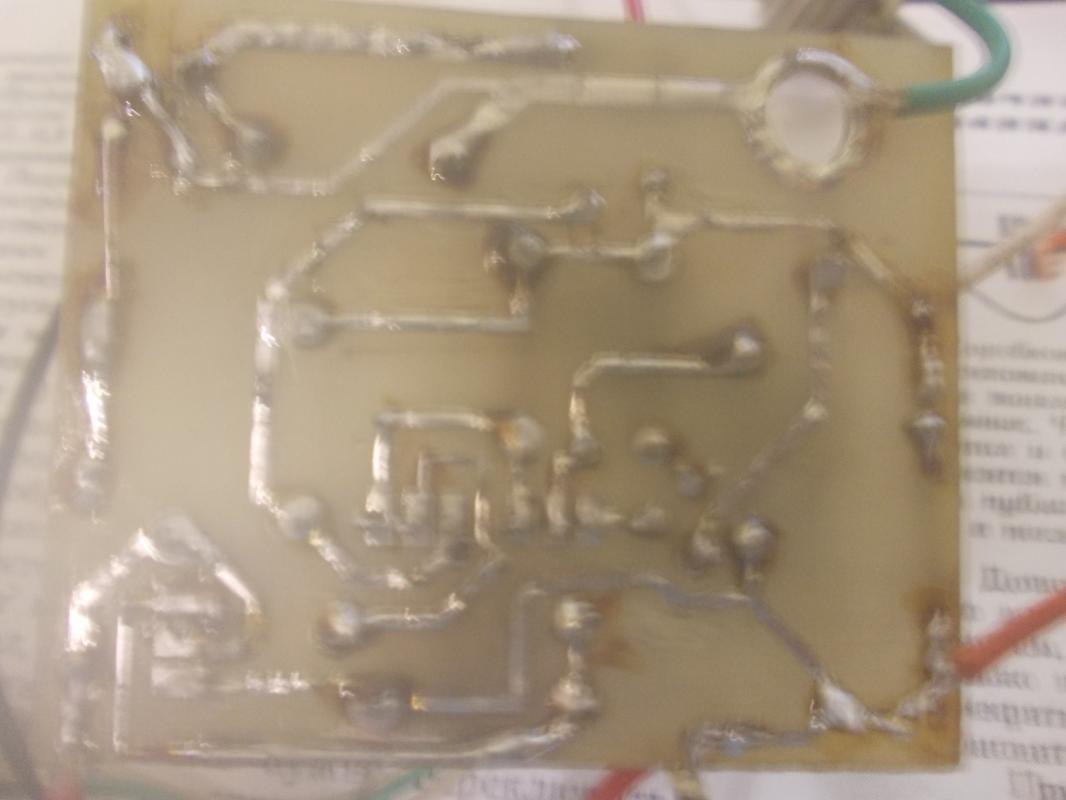

Ксюня, Нет 840 на 837ф поменял. Вот фото

Добавлено (23.02.2013, 23:15)
---------------------------------------------
Фотик линза запатела в холоде поэтому как в тумане biggrin Если надо верх перефоткою.

Файлы: 3779642.jpg (128.7 Kb) · 7797139.jpg (81.6 Kb) · 8033882.jpg (58.1 Kb) · 9791385.jpg (51.1 Kb) · 6922625.jpg (74.0 Kb)

	Сообщение # 19
Сергей-78 Постов: 6050 U	maximv2010, Короче по печатке вычислил что тиристор подключен не правильно.Его надо перевернуть.У него на корпусе анод и с него по схеме выходит минус,а ты на анод вход поставил.

	Сообщение # 20
maximv2010 Постов: 224 ОК	Ксюня, Я это и сам понял перевернул в положении замкнутой кнопки заряд идет ,а вот выключеная кнопка заряд не идет подстроичник крутил
