Ищу простую схему индикатора по окончанию зарядки.

Сообщение # 51

petrovitsh

Постов: 239 Друзья

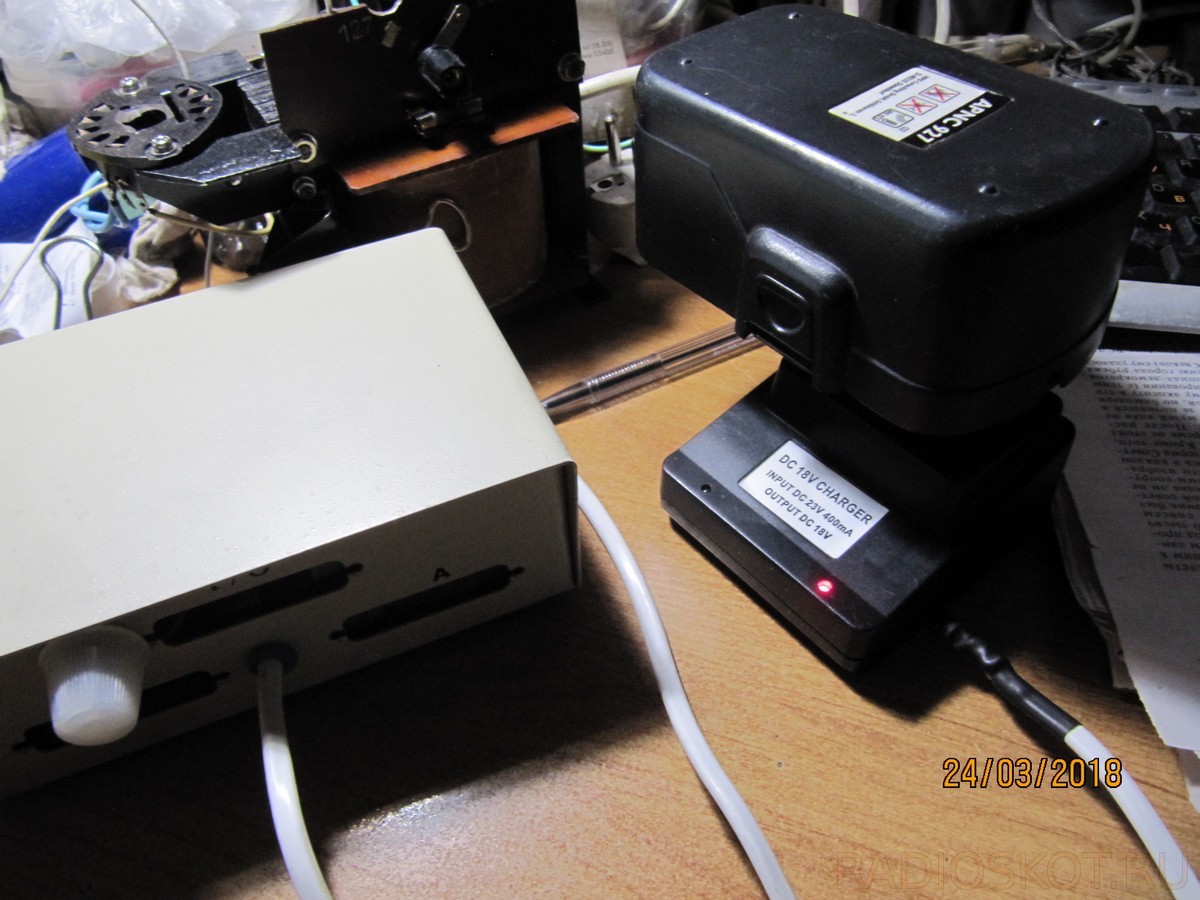

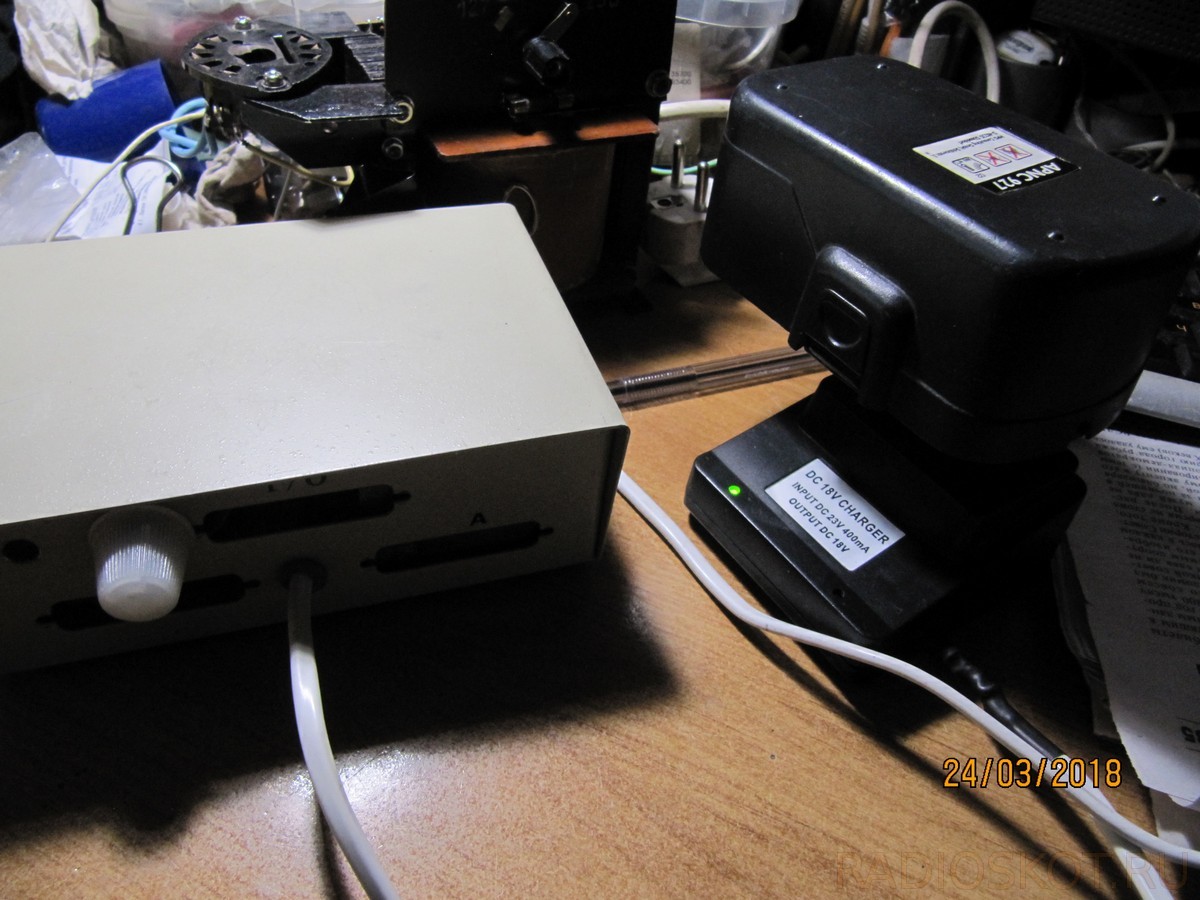

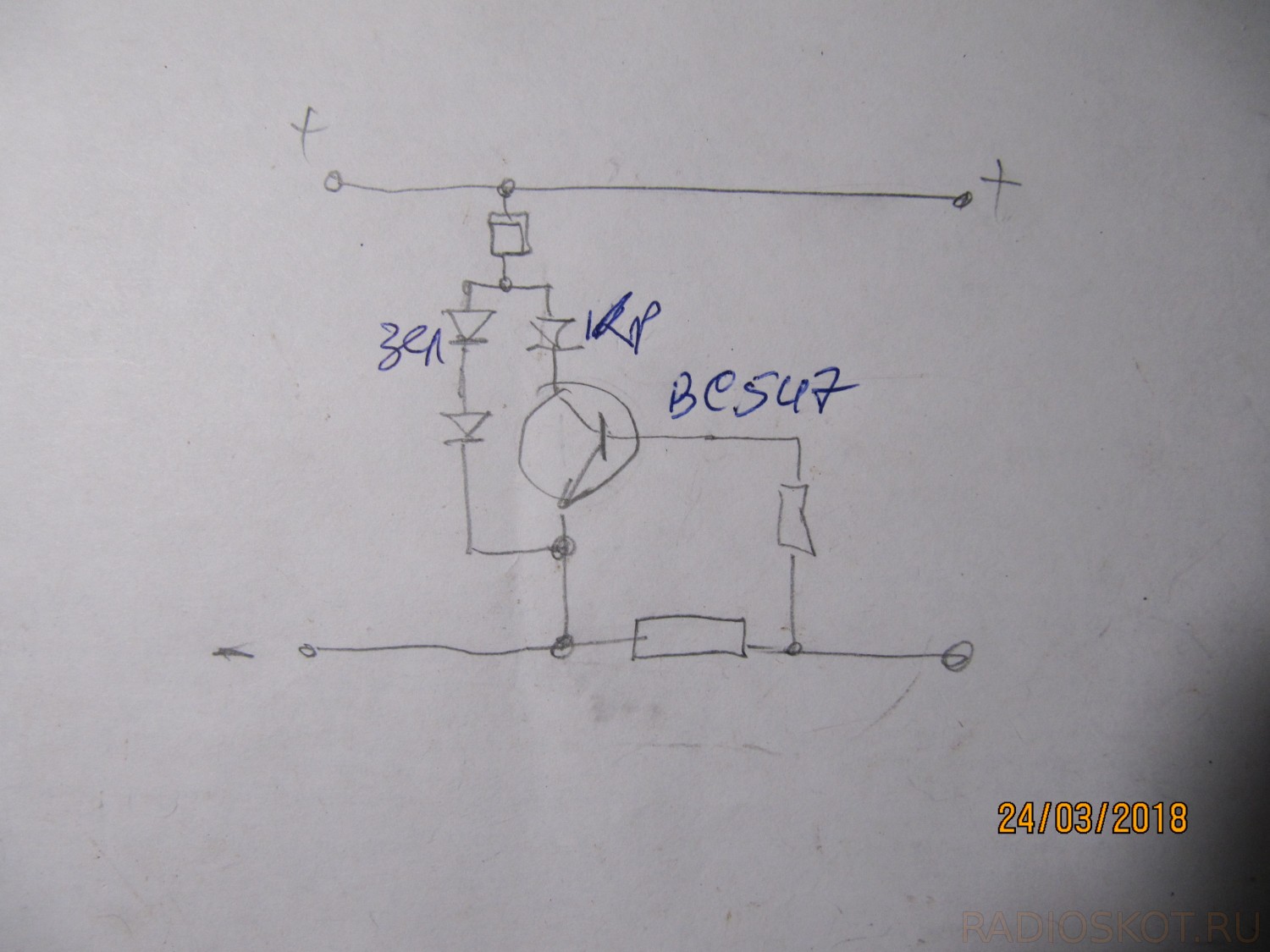

Работает нормально. Подобрать резистор в (-) шине, что бы загорался кр. светодиод при заряде. Я подбирал на ток 0,5а. Напряжение заряда у меня 22в. Это для 5 АКБ. После заряда BNC отключает АКБ, транзистор закрывается и подбирается резистор от (+) для нормального свечения зел. светодиода. Можно подобрать без АКБ. Просто был BC547, поменял шины. Можно делать и на P-N-P.

Файлы: 1717349.jpg (216.1 Kb) · 6834100.jpg (203.1 Kb) · 1722384.jpg (206.1 Kb)

	Сообщение # 52
mozga Постов: 70 ОК	Спасибо. буду пробовать.

	Сообщение # 53

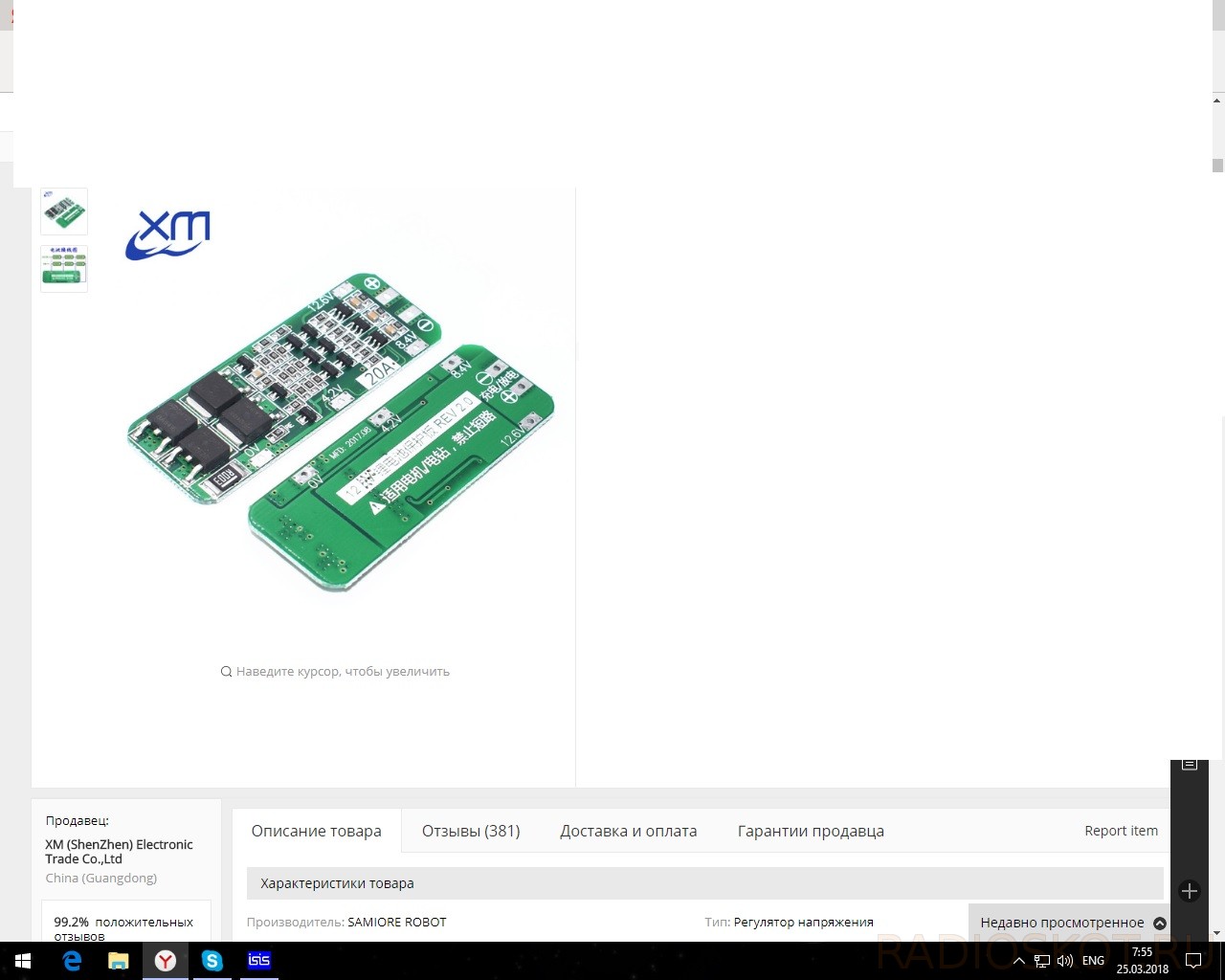

mozga Постов: 70 ОК	Вот этот балансир,отключает аккумуляторы? После заряда........ Файлы: 1432109.jpg (112.7 Kb)

Сообщение # 54

mozga

Постов: 70 ОК

сделал индикатор на BC547,
зарядник получился на 1.4-2 А. 12.6- 25в в. Аккумуляторы через балансир 11.6 в,а (должно 12.6в) 2000мА-2500мА
ставлю заряжать,горит окончание зарядки.прибавлял вольтаж,всё так же горит(синий)
собирал вот по этой схеме.
подскажите,что не так.

Файлы: 2851370.jpg (213.0 Kb)

Сообщение # 55

ctc655

Постов: 1790 Друзья

Какое падение напряжения на резисторе 30 Ом( жаль нет позиционных обозначений)? Для того что бы открыть транзистор падение должно быть 0,7 В при минимальном токе. При дальнейшем уменьшении тока будет уменьшаться и падение и транзистор закроется. Засветится синий светодиод. Если падение есть - надо смотреть на базовый резистор. Ну и транзистор смотреть. И правильность монтажа.
Забыл спросить про реальный зарядный ток. Какой он?

	Сообщение # 56
mozga Постов: 70 ОК	ток регулируемый БП(25V) +регулятор на LM317T (от 1.2 до 25V) 1.4А. для заряда, трех аккума 18650 по 3.7В. подключены к балансиру.

	Сообщение # 57
ctc655 Постов: 1790 Друзья	Со схемой понятно, но где цифры. Без знания цифр нет понимания происходящего. Ток в цепи какой? Какое падение на резисторе 30 Ом? Какое напряжение на базе относительно эмиттера?

Сообщение # 58

mozga

Постов: 70 ОК

12.72V ,1.4A.
на базе- 12.72V, 1.35A
на эмиттере- 12.72V, 1.36A
на коллекторе-8.8V, 0.00A

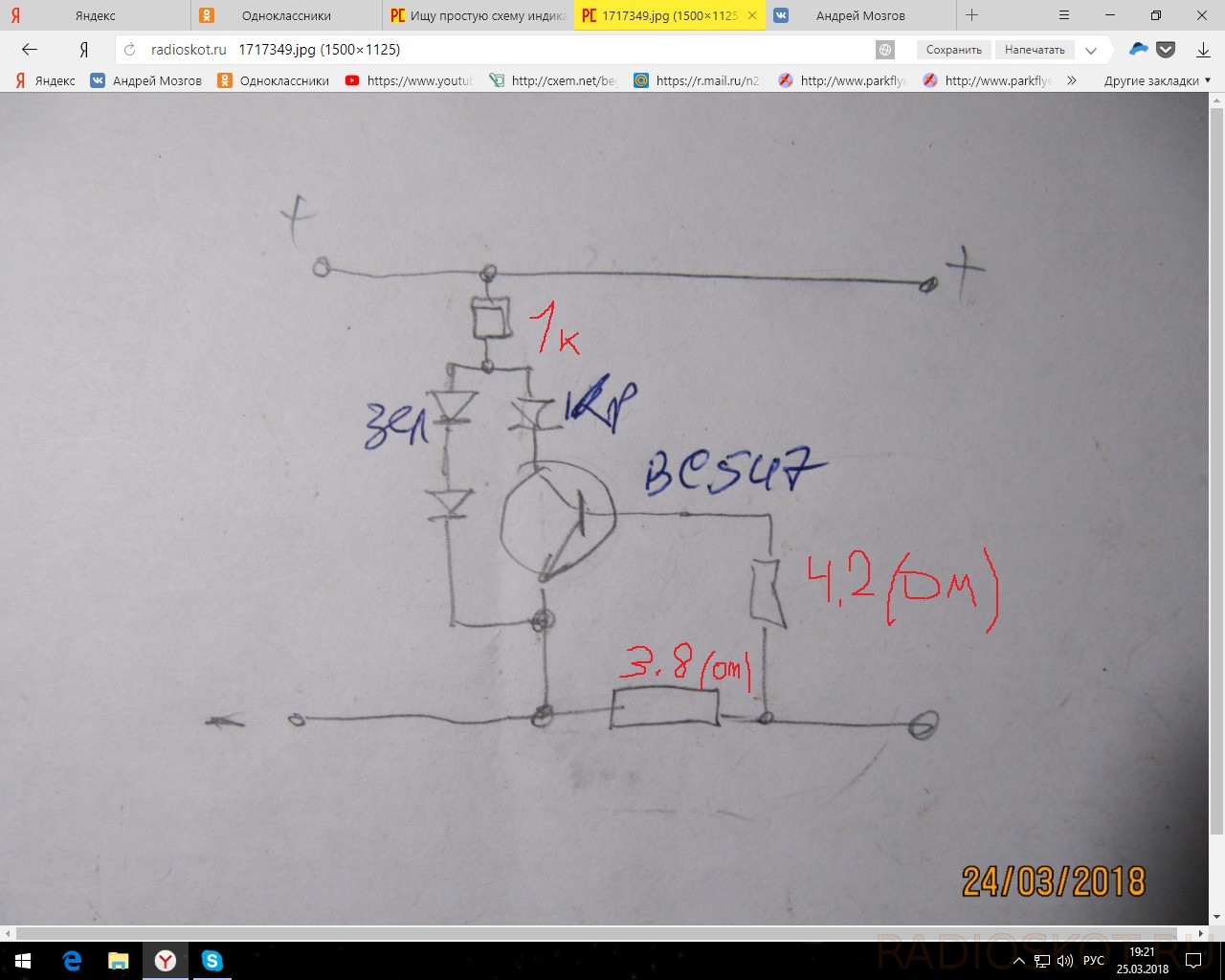

я маленько переделал.
номиналы резисторов по меньше поставил.

Добавлено (25.03.2018, 18:35)
---------------------------------------------
Выставляю 6.5в ,подключаю аккум. о мобилы, работает!!!
получается надо 19.5в для трёх уккум. 18650

Добавлено (25.03.2018, 18:39)
---------------------------------------------
до измерялся......... база с эмиттером пищит.
менять надо. поставлю завтра кт315.

Файлы: 9407112.jpg (206.5 Kb)

Сообщение # 59

ctc655

Постов: 1790 Друзья

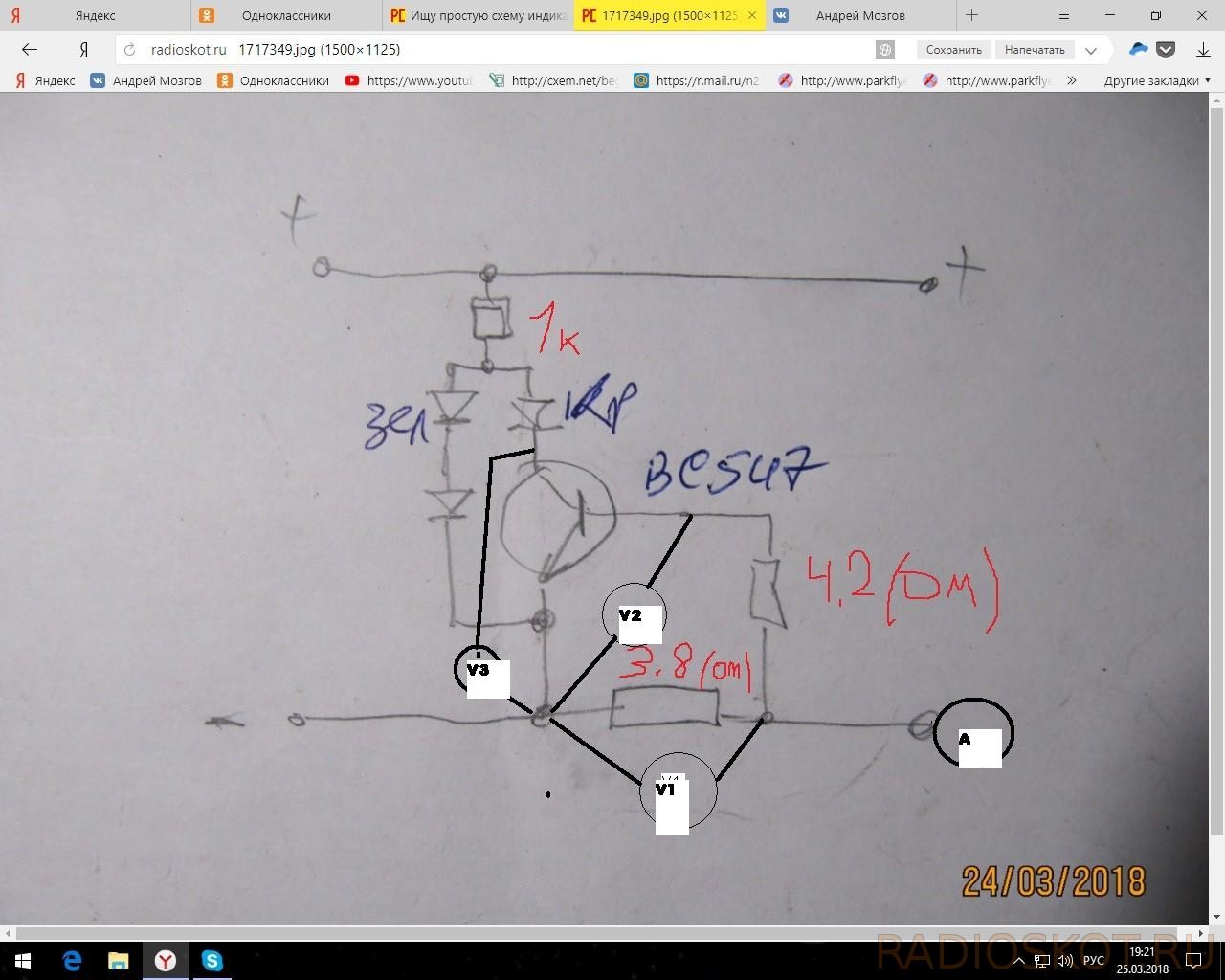

Вот эти измерения надо.

Насколько понял из ваших цифр - на токоизмерительном резисторе нет падения напряжения. Тогда куда идет ток который вы показываете? Он должен измерятся в точке А, в разрыве провода.
И базовый резистор надо увеличить, хотя бы до 100 Ом сначала. Токоизмерительный резистор - нормально.

Файлы: 7062185.jpg (143.2 Kb)

Сообщение # 60

mozga

Постов: 70 ОК

не умею я значит измерять. И.что вы нарисовали мне не понятно.
Я выставлял мультиметр на ампер.(постоянн)
красный щуп на +,а минусовым щупом тыкал база,коллектор,эмиттер. так же измерял и вольтаж,только щуп перевтыкал и крутилку на 20в
на счёт базового резистора, дааааааааа чё то я промахнулся. приготовил один,впаял другой.
