Усиление сигнала Fm-трансмиттера
Сообщение # 1
Maks-VIP-Admin
аватар
  Постов: 2   ОК
Приветствую всех радио любителей! Товарищи необходимо усилить и улучшить сигнал фм модулятора. Читал лечится путем припаивания резистора и провода. Покурив интернет, приступил к делу, но не смог на схеме найти где собственно сама антенна, видел, что на многих модуляторах усилитель находится в чипе-контроллере, и нужно припаивать к 5той ножке этого чипа. Подскажите какими способами можно улучшить сигнал, и найти где находится антенна. Имеется таже антена от роутера, может ее еще кула примастырить? Фото прилагаю.
https://yadi.sk/i/BwfqH2Kl3GPR3y https://yadi.sk/i/57mS0QTc3GPR7G
Сообщение # 2
ur5rnp
аватар
  Постов: 1455   Друзья
Maks-VIP-Admin, смотри С156. ето походу и есть выход антены
Сообщение # 3
Maks-VIP-Admin
аватар
  Постов: 2   ОК
Спасибо за ответ! Попробую на него, если получится отпишусь, скажу что сделал)
Сообщение # 4
samodelkin121
аватар
  Постов: 416   Друзья
Maks-VIP-Admin, Читай вот тут делал ради спортивного интереса
http://radioskot.ru/forum/4-1838-23
smile
Сообщение # 5
Pechora-1
аватар
  Постов: 76   ОК
samodelkin121, Добрый день. Мне тоже понадобился усилок для модулятора. Перечитал статьи по вашей ссылке. Возник вопрос. Делаю по ниже приложенной схеме. Что там за такая индуктивность в 10 микрогенри. Както обозначенно странно в чёрном резисторе. Как её сделать? У меня есть в виде синей капли и зелёненькая длинная чуть ли ни СССР вупуска, такие подойдут??

И моя плата. Осталось транзисторы и подстроечники впаять.Транзисторы буду паять в последнюю очередь.
Файлы: 0113440.jpg (258.9 Kb)
Сообщение # 6
UA3112SWL
аватар
  Постов: 310   Друзья
Плата сделана отлично!Аккуратно.Делай сразу коробушку металлическую.Из того же неисправного компового CDрома.Это устранит возможность появления всевозможных возбудов.Настройка усилителя осуществляется уже в корпусе.

Черные на схеме это дросселя так обозначены не по госту.
Дроссель серии ДП или намотать самому на резисторе 100ом виток к витку в один слой.Проводом 0.3мм.И припаять к ножкам резистора.
Сообщение # 7
Pechora-1
аватар
  Постов: 76   ОК
UA3112SWL, А количество витков или хотя бы мощность резистора?? Я же говорю у меня есть катушки индуктивности , но в виде синей капли - китай или от СССРовской радиоаппаратуры осталось зелёные, ориентир мощность 0.25 Вт.
Заранее спасибо.
Сообщение # 8
UA3112SWL
аватар
  Постов: 310   Друзья
Резистор млт-0.5,мотается виток к витку.
Как здесь на картинке (6) только в один слой.

Добавлено (29.03.2017, 21:46)
---------------------------------------------

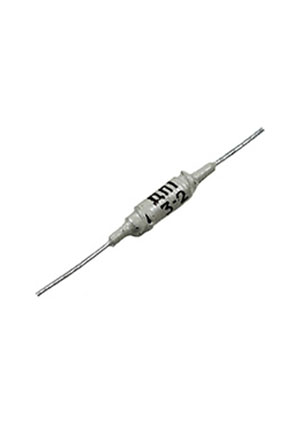

Или готовые дросселя серии ДП.

Сообщение # 9
Pechora-1
аватар
  Постов: 76   ОК
UA3112SWL, Вас понял, спасибо, завтра, думаю закончу и начну потихоньку раскачивать.
Сообщение # 10
UA3112SWL
аватар
  Постов: 310   Друзья
Сразу в маленькой коробушке собирай антенный эквивалент 50ом и детекторную секцию.Нужно будет для настройки Усилителя.
Если нет заводского измерителя мощности.
