Переносная зарядка для телефона
|
|
| | Сообщение # 121
|
redmoon
Постов: 5015
Друзья |
Igoran, вчера дорисовал плату, надеюсь сегодня уже сделать плату зарядки.
вот мой окончательный вариант - с прикупленых смд резисторов часть заменена.
транзисторы нпн заменена импортными, пнп какой то советский, по показаниям мультика должен подойти)
разрывался с полевиком, хотел ставить сперва в пластиковом корпусе (у меня их десяток на 600 в 4 амперы для этой схемы вроде самое то что бы такие хорошиее 44 ые не переводить) , но в высоковольтных кроме защитного диода, стоит еще какой то непонятный диод типа на управляющем электроде....так что паять буду 44-ый.в качестве радиатора может шайбу подложу, хотя ему она там так не нужна, он на 10 процентов будет использоваться от номинала
насколько помню светик там нужен слишком низковольтный....а как то можно сделать что бы использовать обычный светик схему? через него часть стабилизации работает и он там в цепи как помниться не только для индикации стоит же....
|
|
| | Сообщение # 122
|
Igoran
Постов: 3056
U |
redmoon, Ну с, приступим с.. Так, что касается элементов, и если ты читал там в документе все описано. Единственное на что нужно обратить внимание, это на транзисторы. Я сначала ставил 3102, у меня их прорва, но, на них схема работала хреновейше, т.е. напряжение плавало. Заменил на 547, и всё заработало как надо.
Полевик можно посмотреть по аналогам и взять тот что попроще, я своему радиатор прикрутил, а он и не грелся ни разу.. Но, я всегда делаю с запасом т.к. предполагаю подключать ЗУ к другим источникам, помощнее.
Светик нужно будет подбирать, и именно УЯ поскольку под него схема и расчитана, иначе не увидишь индикацию.
И вообще, читай документацию, она для кого пишется то? Я прочитал, поставил как надо, и всё работает замечательно.  Хотя да, а всё забываю что ты любишь грабли и бубен..
|
|
| | Сообщение # 123
|
redmoon
Постов: 5015
Друзья |
Igoran, сегодня буду размахивать плату, надеюсь сделать что б уже была готовая для пайки.... у нас снег блин выпал, на улице теперь пилить неудобно стало...
|
|
|
| | Сообщение # 125
|
redmoon
Постов: 5015
Друзья |
сегодня проснулся рано, доделал таки платку под зарядку, счас испытываю -заоднео и акум разряжаю свой что бы потестить зарядку....
в общем запаял на схему только крайние выводы разъхема что бы подать питание.

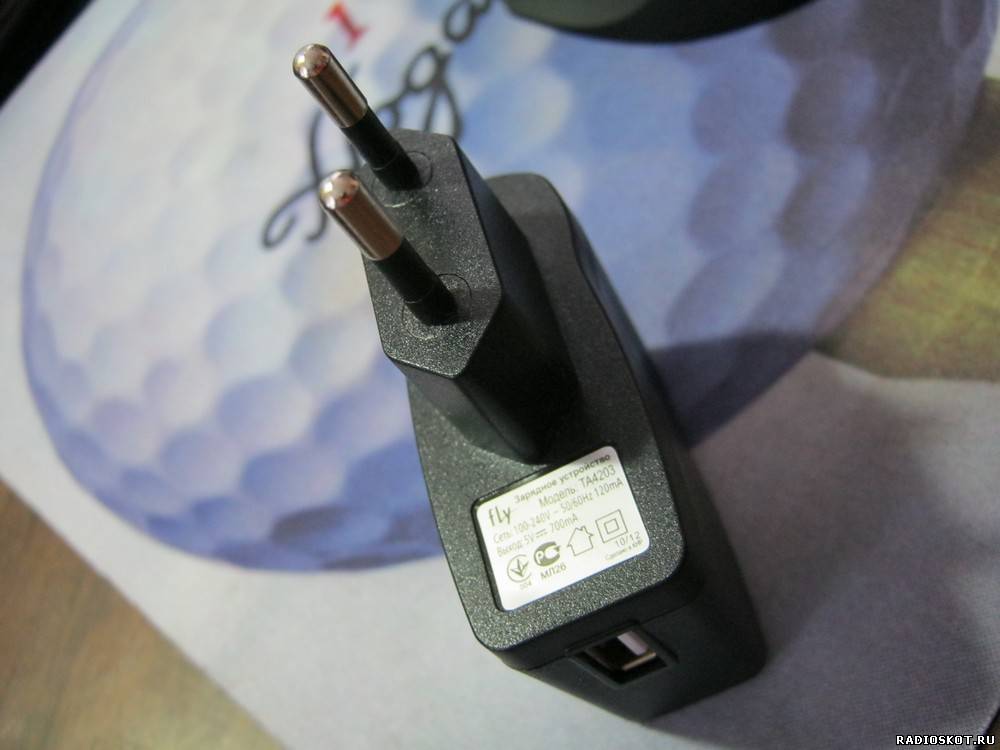

раскрутил оригинальную зарядку от флая, дабы посмотреть как там соединение выполнено, резисторов нет, но вот шины данные соединены вместе, оригинальную зарядку у htc так же протестировал - там правда ее разобрать никак - позвонил выводы судя по мультику так же спаяны....значит на моей платке то же наверное лучше спаять внутренние выводы?

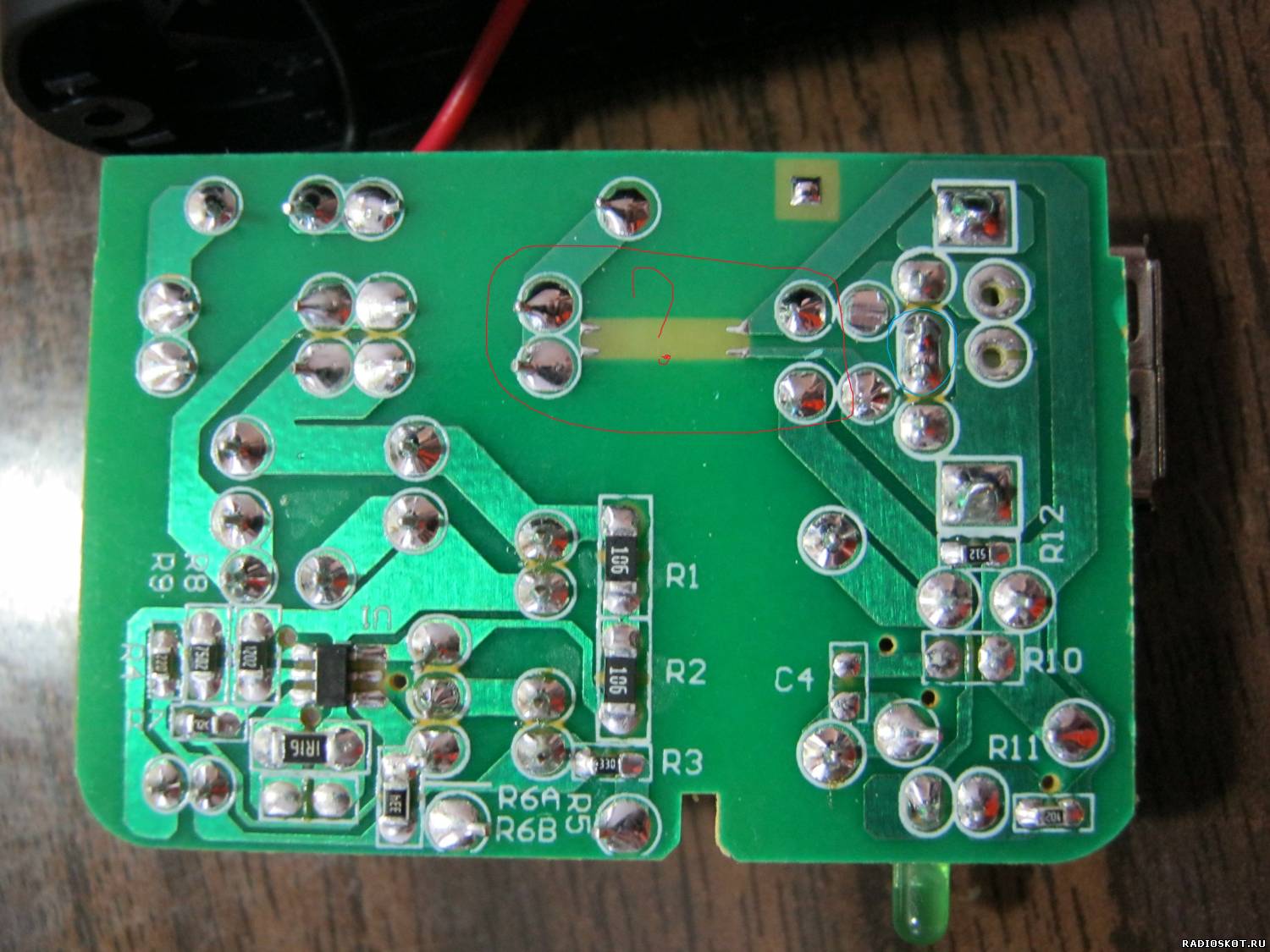

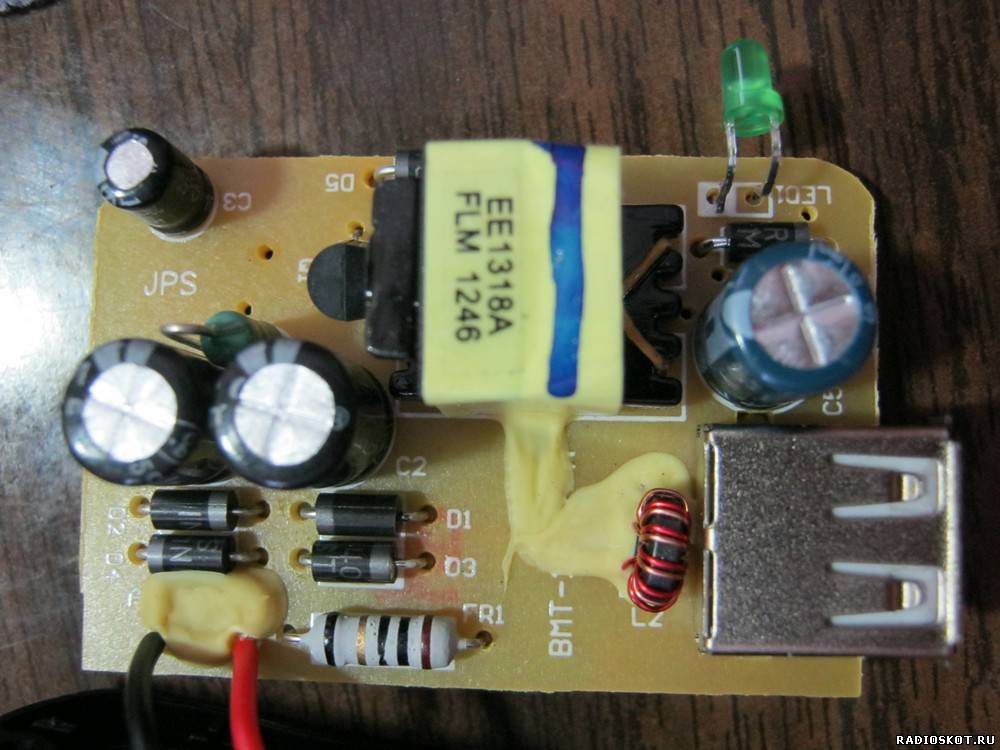

вот первое, флаевское, еще интересно что за чудные выводы на печатке сделаны, пометил красным, а выводы юсб пометил голубым..
|
|
| | Сообщение # 126
|
Igoran
Постов: 3056
U |
Ещё по теме стабилизаторов:
|
|
| | Сообщение # 127
|
redmoon
Постов: 5015
Друзья |
Igoran, мне кажется без опорника на транзисторах, особенно советских это будет не айс, стабильности и прочих параметров....будет как то так, если вообще будет работать.
|
|
| | Сообщение # 128
|
Igoran
Постов: 3056
U |
redmoon, Это две простых схемки, на LM2576 китаёзы всё лепят, микра хорошая. А вторая схемка, немного похожая и на простых деталях, но требующая уже хорошего радиатора регулирующего транзистора. Просили, выложил..
|
|
| | Сообщение # 129
|
tombtown
Постов: 8
ОК |
народ у меня такая проблема тоже трудился для заряда с аккумов 18650 для телефона самсунг галакси айс 3 но вот проблема транзистор c9012 греется собака. прошу прощения но я не очень разбираюсь в электронике, а только познаю это. помогите пожалуйста. Вот схемку набросал
|
|
| | Сообщение # 130
|
Igoran
Постов: 3056
U |
tombtown, Всегда скидывайте полную схему, к которой печатка. А то непонятно что к чему..
|
|
