Литиевые аккумуляторы - заряд
|
|
| | Сообщение # 281
|
sanek001
Постов: 55
ОК |
Спасибо всем за ваши мудрые мысли.Добавлено (20.07.2017, 08:52)
---------------------------------------------
Igoran, есть ссылка на плату?
|
|
| | Сообщение # 282
|
Igoran
Постов: 3056
U |
Цитата sanek001 (  ) есть ссылка на плату?
Платки зарядки?
Вот например новая платка ЗУ на ТР5100 на один или два аккумулятора: https://ru.aliexpress.com/item.....dIgJi3
Или более простая на ТРшках: https://ru.aliexpress.com/item....d5217a8
Но я бы всё же предпочёл платки ЗУ на ТР5000 или ТР5100 как более надёжные и более продвинутые для блоков аккумуляторов от 8 и более ампер, в дополнение ко всему имеющие возможность поставить радиатор для улучшения охлаждения микросхемы. Цены на них заметно упали и они стали довольно привлекательными для применения в различных конструкциях: https://ru.aliexpress.com/item....fee09ad |
|
| | Сообщение # 283
|
zaa-1978
Постов: 147
ОК |
Цитата Сергей-78 ( ) Где замкнуты . Укажите пальцем.

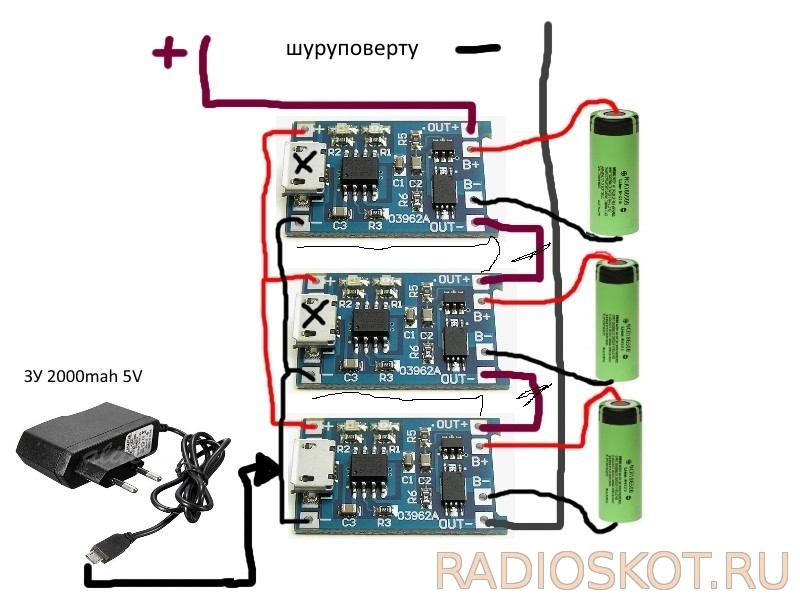

входа на всех платах соеденены плюс с плюсом а минус с минусом. а выхода с плат минус с плюсом ( прошу прощение за карявый рисунок но думаю понятно будет. |
|
| | Сообщение # 284
|
Сергей-78
Постов: 6050
U |
zaa-1978, Вы просто не поняли , про что шла речь. Я нарисовал как подключить акб паралельно и заряжать их как один акб, без балансиров.
|
|
| | Сообщение # 285
|
ctc655
Постов: 1790
Друзья |
zaa-1978, На платах 4056 так нельзя заряжать. Там минус проходит через всю плату. Поэтому и получается что средние аккумуляторы замыкаются. Можно только от разных выпрямителей.
|
|
| | Сообщение # 286
|
zaa-1978
Постов: 147
ОК |
Сергей-78, вполне может быть. просто я спросил он указал схему и естественно я ответил что нет. так как на схеме не правильно. хотя яб поставил такой
пример
|
|
| | Сообщение # 287
|
ZIZIX
Постов: 3
ОК |
Здравствуйте.
Исходя из статьи на данном портале можно ли переделать плату поменяв LM317 на LM337 (стабилизатор отрицательного напряжения) ?
|
|
| | Сообщение # 288
|
краб
Постов: 4404
Друзья |
Цитата ZIZIX ( ) можно ли переделать

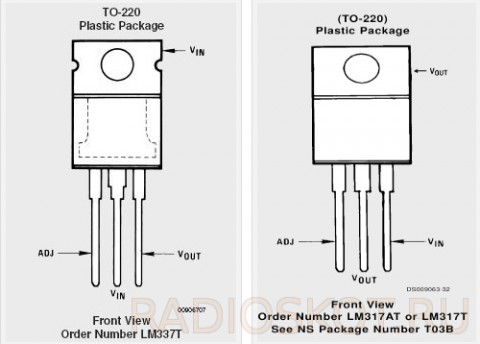

Можно,но зачем такие жертвы из за одной микросхемы,,для этого поменять полярность полупроводников , электролитов начиная с диодного моста и учесть что у LM337 другая цоколевка
 |
|
| | Сообщение # 289
|
DarkRus66
Постов: 750
Друзья |
Цитата ZIZIX ( ) можно ли переделать плату поменяв LM317 на LM337 (стабилизатор отрицательного напряжения) ?
Без изменения схемы - нельзя. И проблема не только в полярности и расположении выводов, но и в том, что при таком включении TL431 уже работать не будет.

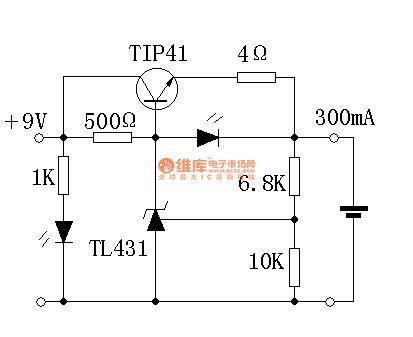

Но это еще не значит, что это зарядное нельзя собрать без LM317. Если проанализировать схему, то LM317 тут и нафик не нужна. Тут она играет роль стабилизатора тока, который в принципе не обязателен, можно вместо него поставить обычный транзистор (главное ограничить ток заряда до безопасного для батареи уровня), и застабилизировать напряжение зарядки батареи на уровне 4,2в (+/-0,05в), с чем TL431 справляется. Вот пример китайской зарядки, работает безотказно (проверено).
По этой схеме: Резистор 4 Ом ограничивает ток заряда до примерно 300 ма (должен быть достаточной мощности (хотя бы 2-3 вт),им можно подбирать ток заряда, но при большом токе транзистор будет сильно греться). Транзистор может быть любой аналогичный, нужно обязательно ставить на радиатор (греется когда батарея сильно разряжена). Светодиод который подключен к базе транзистора (я ставил красного света свечения) играет роль индикатора тока заряда (светится, когда идет зарядка, не светится когда батарея не подключена). Когда ток заряда падает ниже 100ма, он гаснет, после этого можно еще подержать батарею на дозарядке какое-то время, после чего можно батарею снимать.
Резистор 6,8К возможно придется подбирать для получения напряжения на выходе 4,15... 4,2В. При желании изменив это сопротивление, можно настроить это зарядное на выходное напряжение 8,4в (два аккумулятора). |
|
| | Сообщение # 290
|
ZIZIX
Постов: 3
ОК |
Спасибо за подсказку с транзистором.... но вот назрел вопрос если заряжать батарею с защитой (от телефона) обычной зарядкой в 5В напрямую через резистор (ограничив зарядку 10% от ёмкости) - не "опасно" ли это?
Батарея будет использоваться как ибп для ардуино причём в закрытом и недоступном месте 24/7 (внутри люстры).
п.с. защита батареи исправно отрубает зарядку при 4.2В.
|
|
