Цитата -igRoman- (  ) 16я в проге есть
В Пони- Прог есть.Если что заходи  |
|
| | Сообщение # 22
|
-igRoman-
Постов: 40
Друзья |
Сергей-78, добрый вечер
Сереж разпиновка контроллера на печатной плате не соответствует схеме. Делать по печатке??? Просто трудно ориентироваться
Если не трудно выложи сюда на форум фотки с ориг разрешением те что в статье, платы и мож какие черновики ,все приветствуется
Спс
|
|
| | Сообщение # 23
|
Сергей-78
Постов: 6050
U |
Цитата -igRoman- ( ) разпиновка контроллера на печатной плате не соответствует схеме.
На схеме контролер в ДИП корпусе.А на плате в корпусе TQFP-44. Делай по плате.

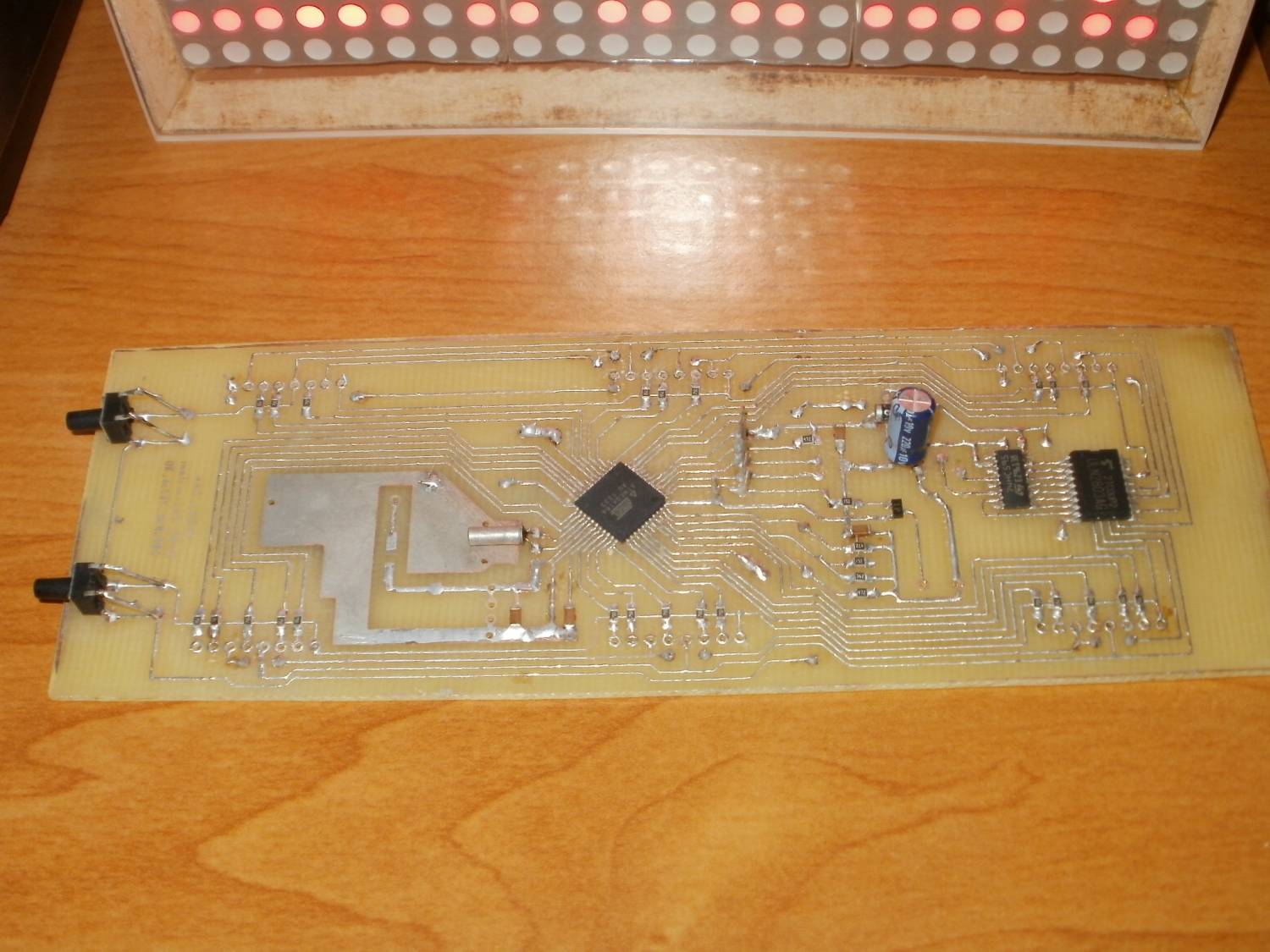

Вот фото, на котором можно разглядеть что то
 |
|
| | Сообщение # 24
|
Сергей-78
Постов: 6050
U |
Еще
 Добавлено (13.11.2013, 21:56)
---------------------------------------------
Хотел крупнее сфоткать, но фотоаппарат у жены на работе остался. Если завтра принесет. то могу сфоткать.
|
|
| | Сообщение # 25
|
-igRoman-
Постов: 40
Друзья |

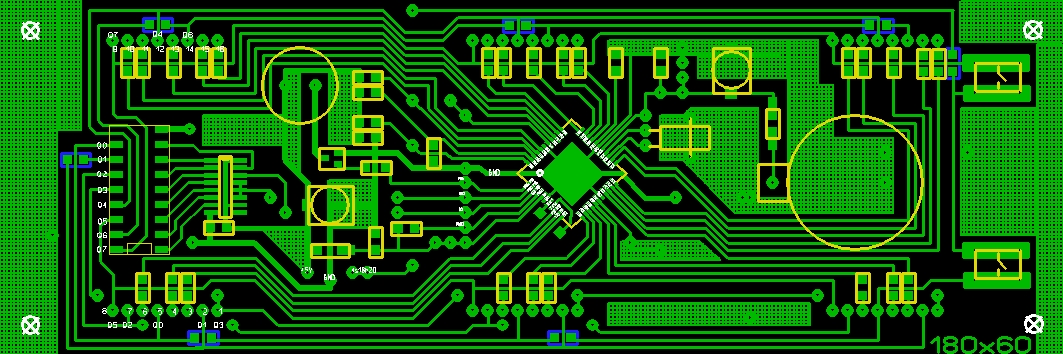

Да действительно в разных корпусах разные пины, разобрался
Фото пожалуйста если не трудно, время есть, плату немного изменю (большие участки закрываю полигонами + смд перемычки) 99,9 платы останется как было
|
|
| | Сообщение # 26
|
Сергей-78
Постов: 6050
U |
Единственное, что не упомянул в статье, это смд транзистор. Пойдет любой, н-п-н структуры. Я на одни даже КТ 315 прилепил.
|
|
| | Сообщение # 27
|
-igRoman-
Постов: 40
Друзья |
Сергей-78, разобрался с печатной платой, действительно ничего сложного, на выходных займусь Лутом
Вот как её судьба потрепала (глупых вопросов не задаем) я такой
|
|
| | Сообщение # 28
|
Сергей-78
Постов: 6050
U |
Цитата -igRoman- ( ) (глупых вопросов не задаем) я такой
 .Что ставить будеш, ионистор или батарейку? |
|
| | Сообщение # 29
|
-igRoman-
Постов: 40
Друзья |
Сереж, тоже спорный вопрос есть 0,47Фх5,5В, и есть Вайлом Мамок убитых, можно батареек выдернуть, жизнь покажет, но держатель под батарейку припаяю
|
|
| | Сообщение # 30
|
-igRoman-
Постов: 40
Друзья |
То чувство, когда от мелочи зависит все. Нет ключей в магазине (точнее есть, но в посылку забыли положить)
Заваял плату под Дип ключ, да еще засада - валом 2003, но проблема вполне решаема.
 Добавлено (18.11.2013, 20:14)
---------------------------------------------
Сереж у тебя прошивка меняет яркость?? Ночной режим
|
|
