AVRISP mkII Clone (теперь поддерживает Xmega)

Вс, 13.04.2014, 06:10 | Сообщение # 71

Rambo0002

Постов: 35 ОК

Есть интересное решение для программатора avr с dip переключателями, универсал и с одной zif панелькой для програмирования многих atmel. Хочу себе такой собрать, так как все необходимые детали есть для этого.

Называется Адаптер "Atmel-DIP".

Данный адаптер предназначен для программирования МК Atmel в корпусах DIP, с использованием одной ZIF-панельки. Применён кварцевый резонатор на 4MHz и два конденсатора по 30pF. Также полезно установить электролитический конденсатор "по питанию".
Первый вывод МК должен всегда соответствовать первому контакту панельки.
Выбор необходимой коммутации сигналов осуществляется DIP-переключателями.

На сайте автора указанных на плате все есть.

Файлы: extrapic1.jpg (111.1 Kb)

	Вс, 13.04.2014, 06:16 \| Сообщение # 72
Rambo0002 Постов: 35 ОК	Печатную плату прилагаю. Файлы: extrapic1.lay6 (568.8 Kb)

	Чт, 05.06.2014, 13:14 \| Сообщение # 73

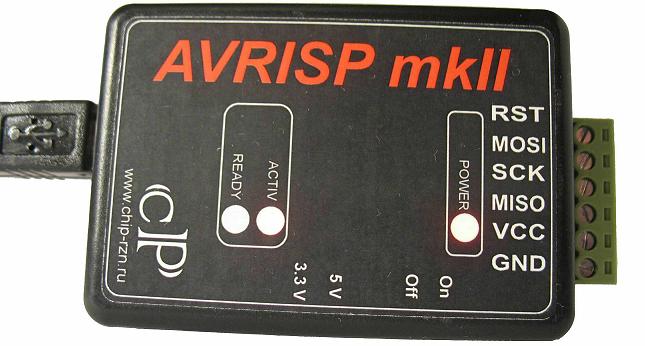

Berkut Постов: 1 ОК	Купил недавно программатор AVR - клон AVRISP mkII в таком вот исполнении Шьет шустро. Пока всем доволен. У меня вопрос, кто нибудь пробовал его на Windows 8, в частности в CodeVisionAVR V2.05.3.

	Сб, 21.06.2014, 19:39 \| Сообщение # 74
targetman Постов: 35 ОК	у меня вопрос, на выходе разьема программатора должно быть 5 вольт? разьем ISP никуда не подключен меряю на контактах нет нигде 5 вольт, или может 5 вольт включаются непосредственно при програмировании?

	Сб, 21.06.2014, 20:27 \| Сообщение # 75
Бухарь Постов: 315 Друзья	На разъеме ISP должно всегда быть 5 вольт. На какой плате собирал ?

Ср, 08.10.2014, 00:49 | Сообщение # 76

gal5067

Постов: 1 ОК

Здравствуйте ! Собирал данный клон . Но не помню когда. http://radiokot.ru/forum/viewtopic.php?f=57&t=26417&start=160
от VirZh , Показывает как на стр 4 в данном топике ,один в один, кода не подключен программатор к USB , в диспетчере задач -Jungo/WinDriver- а кода подключаешь данный программатор , то как на стр4 . При первом подключении он не увидел во Flipe дрова (у меня 7_32) пришлось где указывал VirZh - hex подсунуть (конечно предварительно манипуляцию с перемычками проделать) причем другой ставил hex фаил с 8 МГц - не тянет. Но что интересно в AtmelStudi 6.1 разделе инструменты /устройство - видит AVRISP mkII и 0000A0001.... , Но во Flipe всё дорога закрыта , конечно если предварительно манипуляцию с джамперами не проведу. (USB дрова не видит) И как его проверить ??? ну и на последок может пригодиться кому , только Mega 16/32 не влезла панелька нужно чуток на 1 мм сдвинуть панельки боковые

Файлы: 1404578.gif (62.9 Kb) · avr_my_1.lay6 (283.3 Kb)

Пт, 19.06.2015, 19:03 | Сообщение # 77

Himik20

Постов: 5 ОК

Здравствуйте! Купил клон AVRISP mkII в чипстере. Пытался прошить ATxmega32A. Не заработало. Пробовал разные прошивки представленные на сайте и разные студии начиная с 4.19 и заканчивая AtmelStudio 6.2 build 1563. Во всех случаях студия выдает одну и ту же ошибку: не возможно войти в режим программирования, проверьте соединение. Сам программатор определяется везде (в любой студии), но считать сигнатуру не получается. Выводы от программатора подсоединены на 100% правильно, напряжение питания 3,3В. Подскажите, в чем может быть проблема? Может кто то сталкивался с таким? Прошивку с этого форума тоже пробовал, та же песня.

Файлы: 4313562.jpg (87.8 Kb) · 0214083.jpg (74.0 Kb)

Пт, 19.06.2015, 21:01 | Сообщение # 78

Boqun

Постов: 210 Друзья

Программатор нужно перевести в режим PDI,
Тогда все будет работать. Почитайте в инструкции
как это сделать именно в этой модели программатора.

Добавлено (19.06.2015, 22:01)
---------------------------------------------
На вашей плате PDI идет на отдельную ножку.
Так что нужно только правильно подключить.

Сб, 20.06.2015, 21:10 | Сообщение # 79

Himik20

Постов: 5 ОК

Я не совсем понял, что значит перевести в режим PDI. Подключено все правильно. Выводы PDI программатора к одноименным выводам микроконтроллера. Студия сама определяет (исходя из типа контроллера) какой интерфейс использовать. Может еще что то надо сделать? На сайте магазина только это написано.

	Сб, 20.06.2015, 22:31 \| Сообщение # 80
Boqun Постов: 210 Друзья	Вам ничего переводить не надо, PDI идет на отдельные ножки. В AVRстудии должно быть так: Файлы: 5984135.jpg (180.7 Kb)
