TL431 + транзистор
|
|
| | Сообщение # 1
|
Aleks3658
Постов: 72
ОК |
Доброго дня, нашёл в инете очень простую схемку контроля заряда аккумулятора.
Собрал, работает, но как то.... во общем при включении ток заряда небольшой, порядка 30-100 ма (R1-перемычка), когда напряжение батареи подходит к 4.2 вольта, ток падает практически до 0 (1.5-2.5 ма), основная проблема нет индикации, светодиод не светит ни при зарядке ни при окончании его, что тут не так???
Схему думаю использовать для зарядки аккумулятора от мобилки 650...2500 ма, которая питает самодельный приёмник в деревне.
Описание:

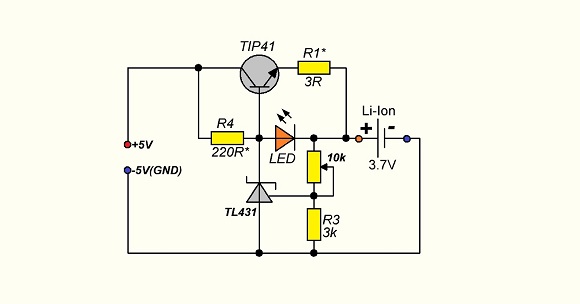

TL431 + транзистор
Наверное, сложно придумать схему из более доступных компонентов. Здесь самое сложное - это найти источник опорного напряжение TL431. Но они настолько распространены, что встречаются практически повсюду (редко какой источник питания обходится без этой микросхемы).
Ну а транзистор TIP41 можно заменить любым другим с подходящим током коллектора. Подойдут даже старые советские КТ819, КТ805 (или менее мощные КТ815, КТ817).
Настройка схемы сводится к установке выходного напряжения (без аккумулятора!!!) с помощью подстроечного резистора на уровне 4.2 вольта. Резистор R1 задает максимальное значение зарядного тока.
Помимо простоты в достоинства схемы можно записать полноценную реализацию двух этапного процесса заряда литиевых аккумуляторов - сначала зарядка постоянным током, затем переход к фазе стабилизации напряжения и плавное снижение тока практически до нуля. Отличная схема!
|
|
| | Сообщение # 2
|
Tygra
Постов: 2165
Друзья |
А светодиод правильно подключен ?
|
|
| | Сообщение # 3
|
Aleks3658
Постов: 72
ОК |
Как в схеме так и у меня, да и один раз случайно выход коротнул, когда выставлял 4.2 вольта, светодиод загорелся.
Подключил полностью разряженную батарею филипс 3.7в 1630ма, ток заряда 450ма и светодиод горит, но не долго, 300ма еле видно , 150ма - не светит. И того индикация присутствовала 1-3 минуты пока не упал ток заряда.
Народ помогите модифицировать схему индикации.
|
|
| | Сообщение # 4
|
DarkRus66
Постов: 750
Друзья |
Проблема скорее всего в плохом аккумуляторе, такой аккумулятор должен заряжаться больше двух часов, а не нескольких минут. Этот индикатор действительно гаснет, когда ток падает ниже где-то 100ма.
В оригинале этой схемы питание 9в, а не 5в, отчасти проблема в этом тоже может быть. Для того чтобы видно было свечение, надо подбирать светодиод (сверхяркий с малым потреблением, например). Я ставил большой 5мм красный светодиод. Для того чтобы индикатор тока регистрировал ток меньше 100ма, надо его делать несколько иначе, по другой схеме.
|
|
| | Сообщение # 5
|
вратарь
Постов: 4
Х |
Цитата Aleks3658 (  ) Собрал, работает, но как то.... во общем при включении ток заряда небольшой, порядка 30-100 ма(R1-перемычка), когда напряжение батареи подходит к 4.2 вольта, ток падает практически до 0 (1.5-2.5 ма), основная проблема нет индикации, светодиод не светит ни при зарядке ни при окончании его, что тут не так???
 |
|
| | Сообщение # 6
|
Aleks3658
Постов: 72
ОК |
Цитата DarkRus66 ( ) надо его делать несколько иначе, по другой схеме.
По какой???
Это понятно, что проблема скорее всего в плохом аккумуляторе, хорошие в мобилках стоят :), но приёмнику с потреблением тока в 30-40ма хватает за глаза.
И да, оригинал вроде тут -
5 вольт питание
ненужная ссылка на один и тот же сайт удалена администратором |
|
| | Сообщение # 7
|
Сергей-78
Постов: 6050
U |
Цитата Aleks3658 ( ) помогите модифицировать схему индикации.
Нечего тут модифицировать. Или питание поднимать, или полевой транзистор ставить. Посмотрите в даташите на падение напряжения на биполярном транзисторе. Для примененного в схеме оно составляет до 1.5 вольт. 5-1.5=3.5 вольта. В итоге на акб идет недостаточное напряжение для его полной зарядки. Один студент двоечник переделает схему, такие же растиражируют по всей сети и потом люди мучаются. |
|
| | Сообщение # 8
|
Aleks3658
Постов: 72
ОК |
Сергей-78 Доброго дня, в этой схеме я использую транзистор кт817, извините за тупость, падение напряжения на нём 0.6 вольта 5-0.6=4.4в, полностью заряженный акб-4.2 вольта. И они реально заряжаются до 4.2 вольта, уже 3 штуки зарядил, минус - долго заряжаются, но это терпимо, приёмник не мобила, с собой таскать постоянно не нужно, и основной минус - нет индикации заряда акб при снижении тока заряда менее 100ма. если судить о заряде по встроенному индикатору, то акб будет постоянно не дозаряжена. мне нужна индикация до 5-20ма.
И ещё, акб со встроенными контролерами зарядки эта схема не заряжает.
|
|
| | Сообщение # 9
|
Сергей-78
Постов: 6050
U |
Цитата Aleks3658 ( ) нет индикации заряда акб при снижении тока заряда менее 100ма
Поднимите напряжение питания схемы до 7 вольт, как было в первоисточнике и появится индикация и менее 100 ма. |
|
| | Сообщение # 10
|
Aleks3658
Постов: 72
ОК |
И до 10 вольт поднял, нет индикации.
Цитата DarkRus66 ( ) В оригинале этой схемы питание 9в, а не 5в
Цитата Сергей-78 ( ) Поднимите напряжение питания схемы до 7 вольт, как было в первоисточнике
Я нашёл тут ненужная ссылка на один и тот же сайт удалена администратором
Ссылку на первоисточник можно?
|
|
