TL431 + транзистор (Нет индикации)

TL431 + транзистор

Сообщение # 31

Aleks3658

Постов: 72 ОК

Цитата DarkRus66 (

)

Поэтому (чтобы напряжение не превысило 4,2в) я выставлял напряжение чуть ниже (4,15... 4,18в).

А я думал это глюк измерительного прибора, хотя.... не отключая от схемы тестер показывает 4.2, а если отключить и через некоторое время померить то 4.3 вольта будет, может это глюк старых акб.

Сообщение # 32

DarkRus66

Постов: 750 Друзья

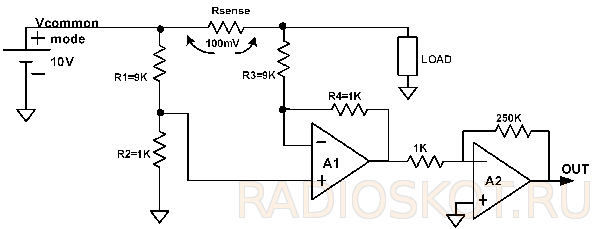

Я все-таки думаю, что лучше схему индикации тока перенести до транзистора, чтобы с батареи не было влияния на показания. Вот например так, тогда можно уменьшить сопротивление резистора на входе до 0,1 Ом.

Файлы: 6841676.png (13.9 Kb)

Сообщение # 33

Aleks3658

Постов: 72 ОК

Цитата DarkRus66 (

)

чтобы с батареи не было влияния на показания

Ну так это влияние я и мерю, ток который она потребляет, и зачем сопротивление уменьшать до 0.1 ома? Оно же ограничивает ток заряда особенно в самом начале когда он максимальный, а к концу заряда при потреблении десятков миллиампер, оно несущественно.

Сообщение # 34

DarkRus66

Постов: 750 Друзья

Вы меня не поняли, я предлагал поставить этот датчик ДО транзистора (как это сделано в схеме на LM317), а не после как в этой. Это всего на один резистор больше, но должно мерять точнее. В приведенной мною схеме (кстати тоже используются LM358) этот датчик фактически делает линейное преобразование ток-напряжение, т.е. вместо светодиода можно ставить вольтметр (в качестве амперметра). Точность здесь особая не нужна, можно даже использовать стрелочный индикатор от старого магнитофона (с ограничительным резистором, конечно).

Сообщение # 35

Aleks3658

Постов: 72 ОК

Согласен, можно и так, но, что сделано и работает, то трогать не нужно :).
Я надеюсь, что китайцы всё ж пришлют мне микросхемы TP4056, буду на них тренироваться.
Да и вообще, что то мне эта тема (зарядные для акб), понравилась и актуальна.
Хочу попробовать сделать универсальное зу, но сначала TP4056.
