Переделка БП ATX в регулируемый с индикацией

	Вс, 08.04.2012, 15:11 \| Сообщение # 151
alex213 Постов: 67 ОК	invertor, при включении лампа вспыхнула и угасла но не совсем был очень слабый накал просто вольфрам в лампе накалился до красна

	Вс, 08.04.2012, 15:13 \| Сообщение # 152
invertor Постов: 591 ОК	ear, сейчас нарисую. alex213, а на выходе есть напруга какая?

	Вс, 08.04.2012, 15:21 \| Сообщение # 153
alex213 Постов: 67 ОК	в момент включения и выключения напряжение есть (лампа вспыхнула есть напряжение, лампа в пол накала нет напряжения)

	Вс, 08.04.2012, 15:23 \| Сообщение # 154
invertor Постов: 591 ОК	напряжения на 12 ноге,14ноге(7500или494) какое

Вс, 08.04.2012, 15:36 | Сообщение # 155

alex213

Постов: 67 ОК

invertor, откуда начинать считать ноги на микре? и как замерять? красный щуп на 12 ногу, чёрный к общему минусу(правильно понимаю)

Добавлено (08.04.2012, 16:36)
---------------------------------------------
с ногами разобрался по даташиту остался вопрос как замерить
да и переменый резюк подключил так средняя и крайняя скажем вход а оставшаяся крайняя выход

Вс, 08.04.2012, 15:44 | Сообщение # 156

invertor

Постов: 591 ОК

Quote

и как замерять? красный щуп на 12 ногу, чёрный к общему минусу(правильно понимаю)

да
---------------------------------------------
ear, проверяй! при указанных номиналах и деталях выход 0-30 вольт! biggrin

если нет что-то не исправно! sad

---------------------------------------------

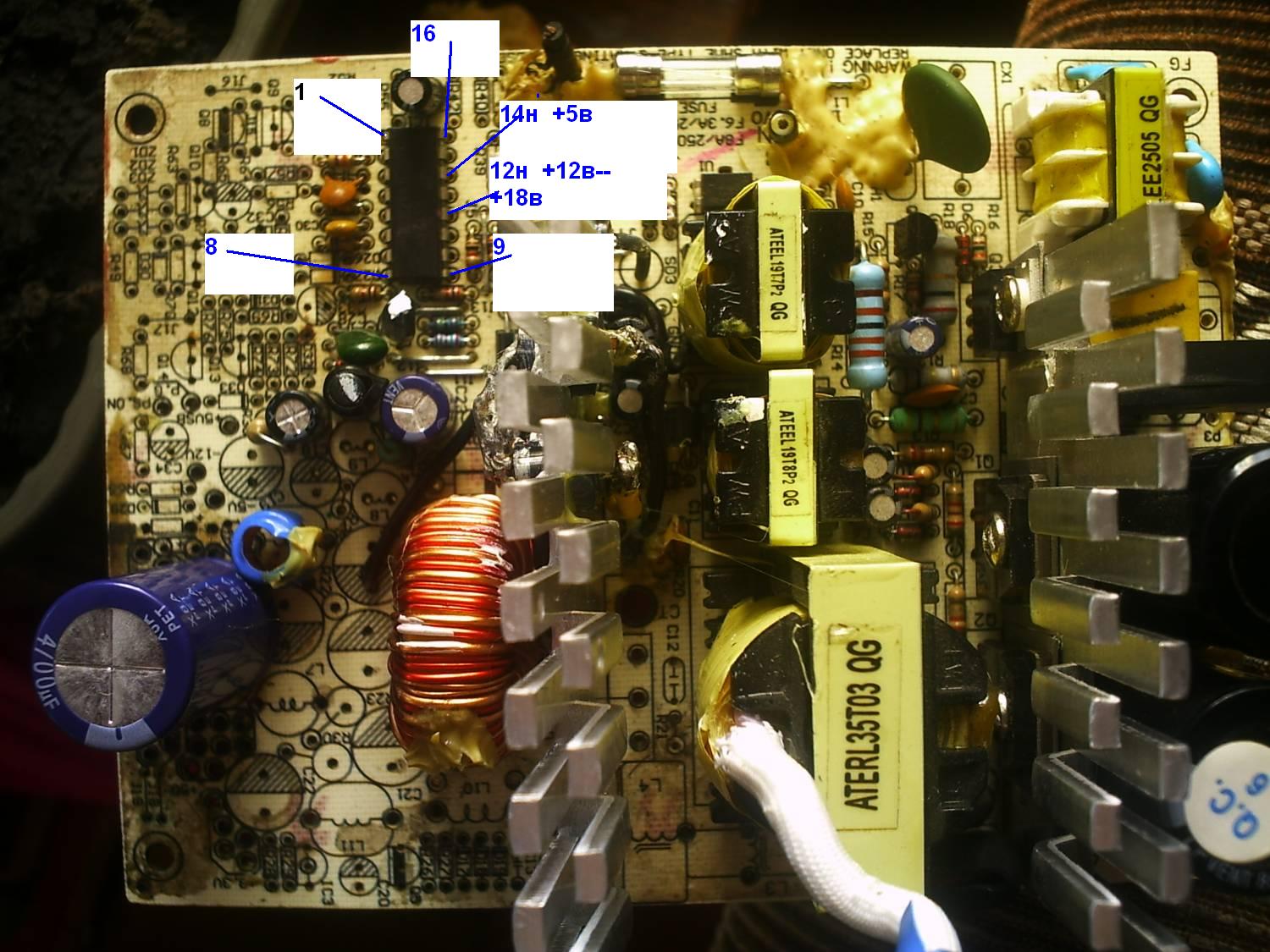

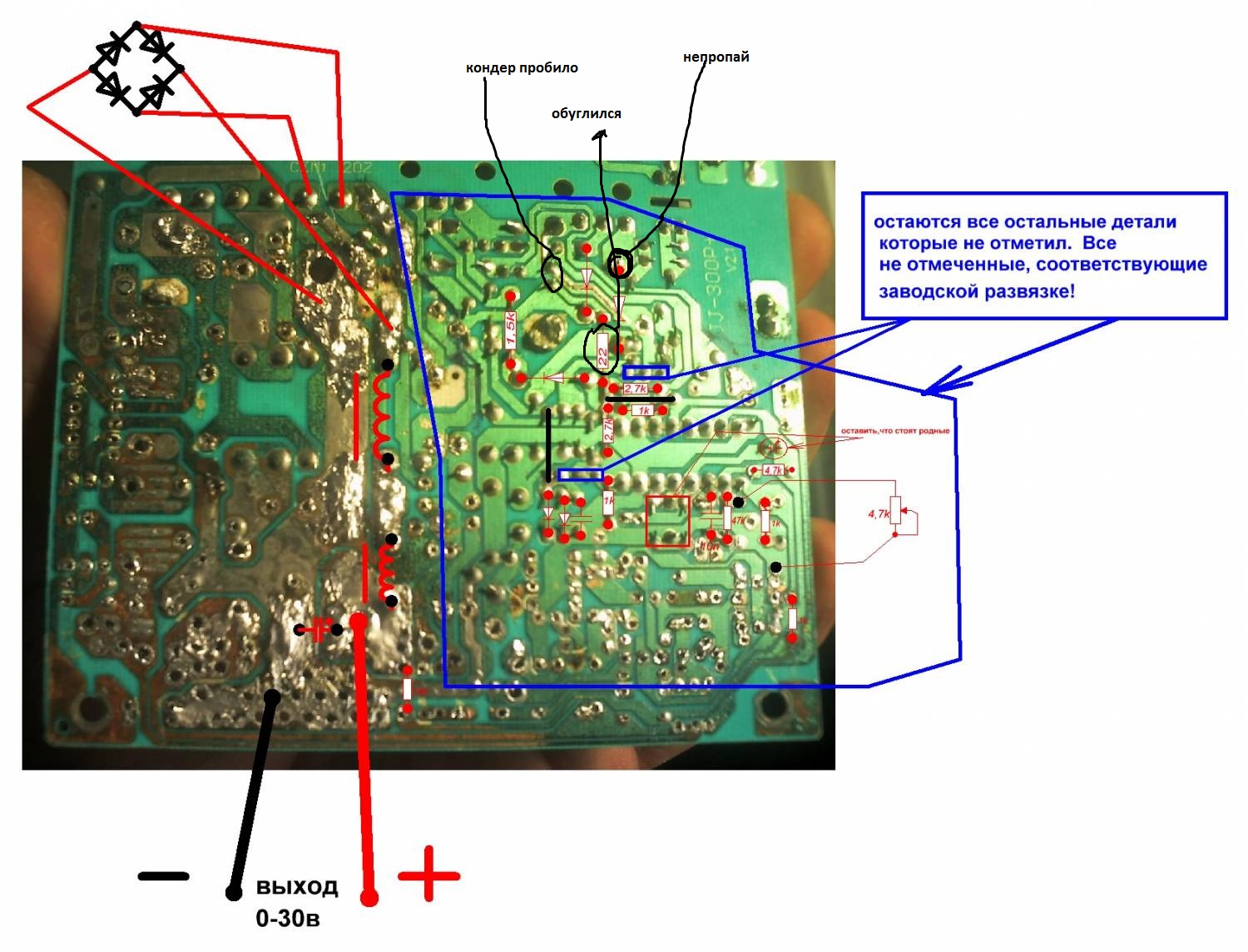

первое фото- alex213, второе-еар

Файлы: 0141248.jpg (225.9 Kb) · 4974171.jpg (217.9 Kb)

Вс, 08.04.2012, 16:02 | Сообщение # 157

alex213

Постов: 67 ОК

включил лампочка горела чуть ярче через несколько секунд сгорел резистор на 22, и пробило кондер 47 мф 50 вольт, при детальном осмотре обнаружил что одна нога диода родного который стоял на радиаторе не пропаяна

Файлы: 0258029.jpg (329.9 Kb)

	Вс, 08.04.2012, 16:10 \| Сообщение # 158
invertor Постов: 591 ОК	не было стабилизации в дежурном блоке по цепи 5в

	Вс, 08.04.2012, 16:11 \| Сообщение # 159
alex213 Постов: 67 ОК	Quote (invertor) не было стабилизации в дежурном блоке по цепи 5в это иза непропая диода?

	Вс, 08.04.2012, 16:15 \| Сообщение # 160
invertor Постов: 591 ОК	да
