Простое ЗУ на 2 АА аккумулятора.
Сообщение # 21
sterc
аватар
  Постов: 603   Друзья
Схема в журнале «Радио» № 10 за 2007 год «Зарядное устройство на микроконтроллере PIC12F675», стр. 33-35.

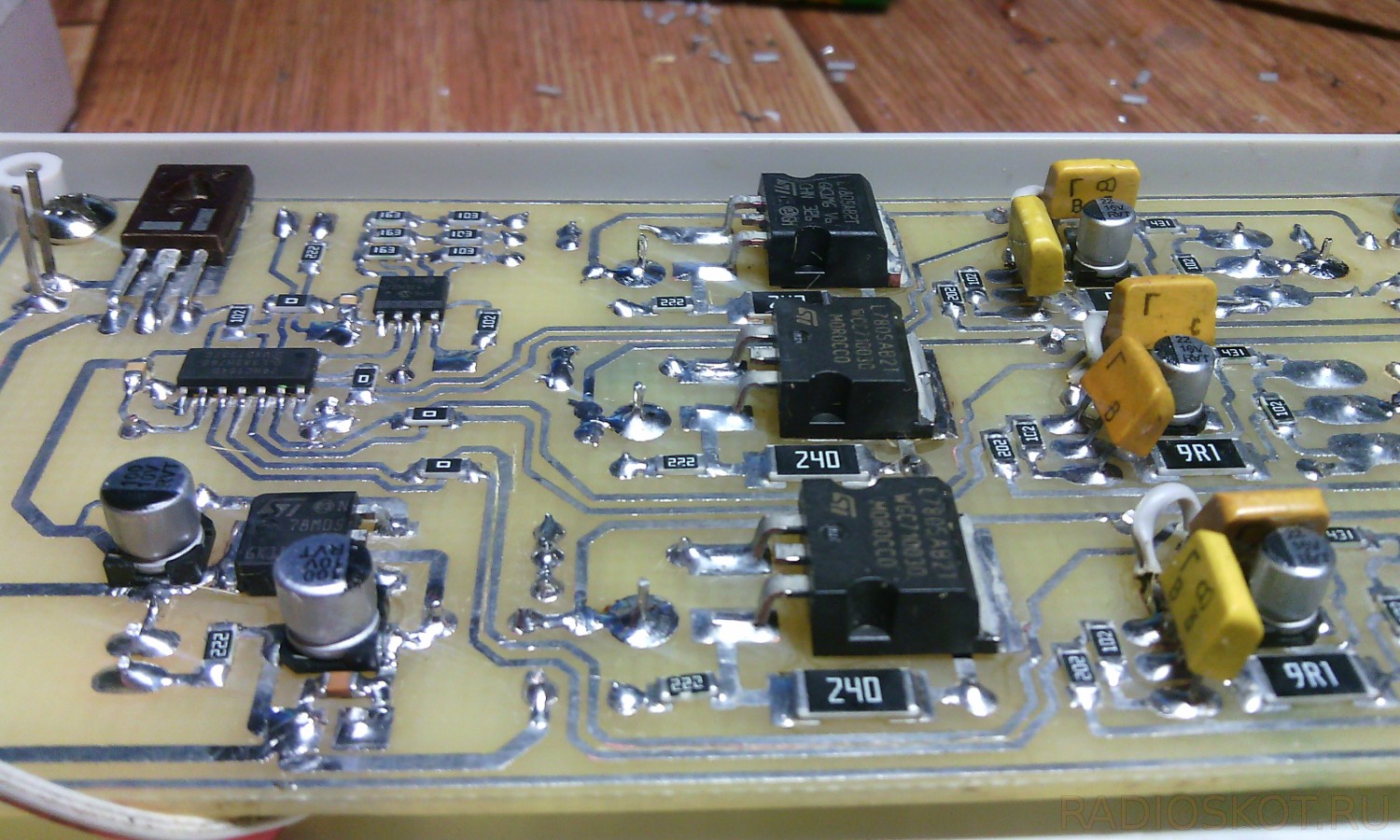

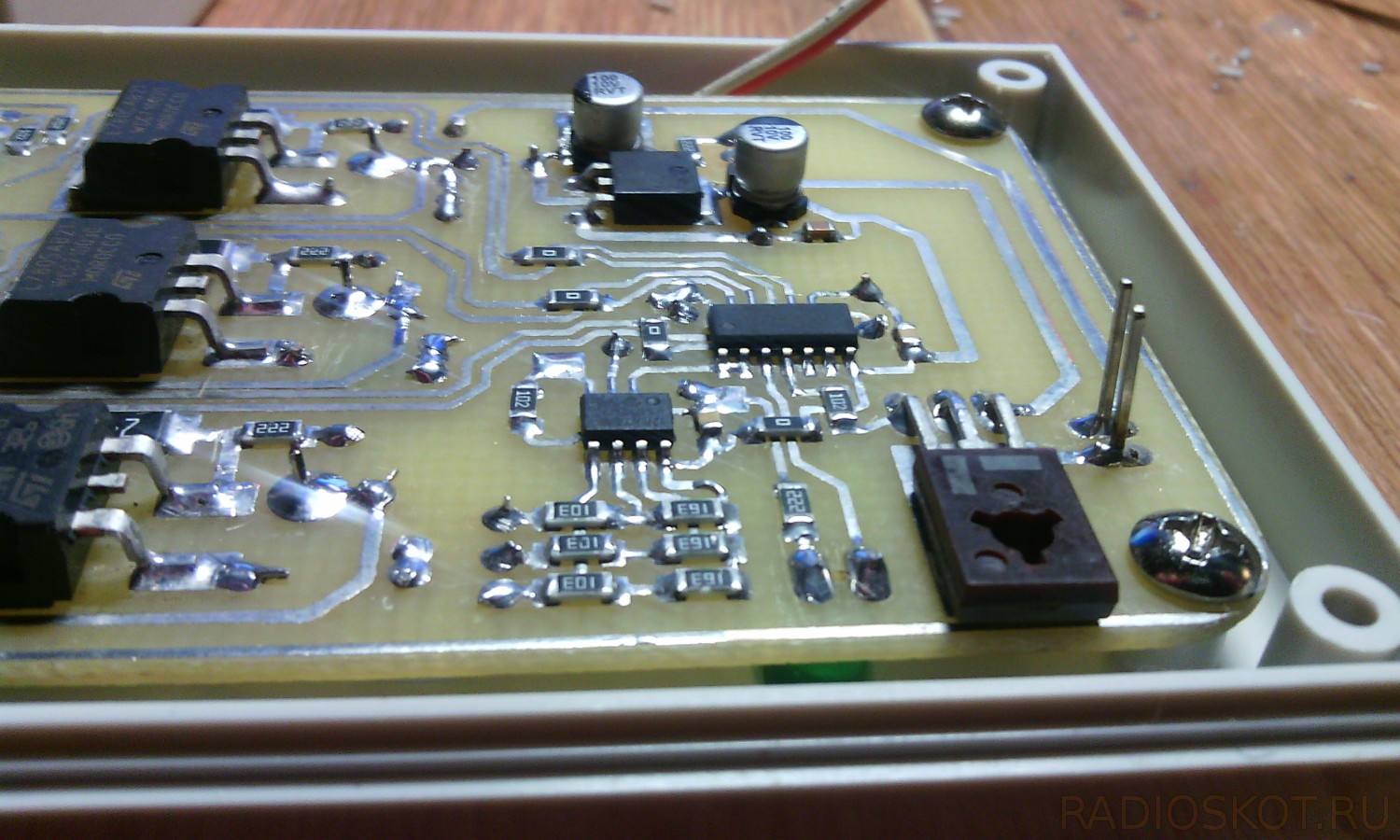

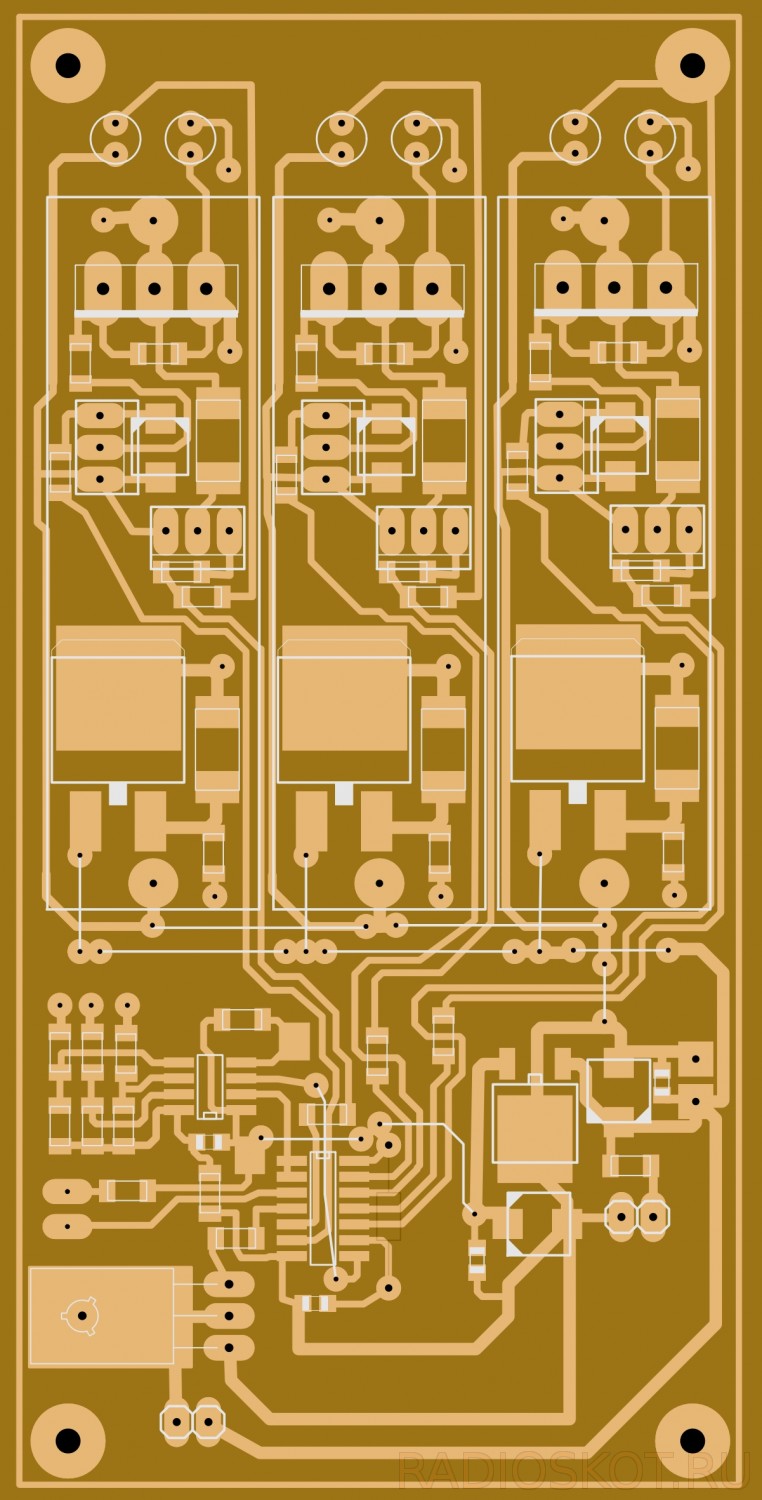

Ыще фотки...


Файлы: 1574197.jpg (143.3 Kb) · 6553905.jpg (170.7 Kb) · 5935311.jpg (136.4 Kb)
Сообщение # 22
caha2011
аватар
  Постов: 766   Друзья

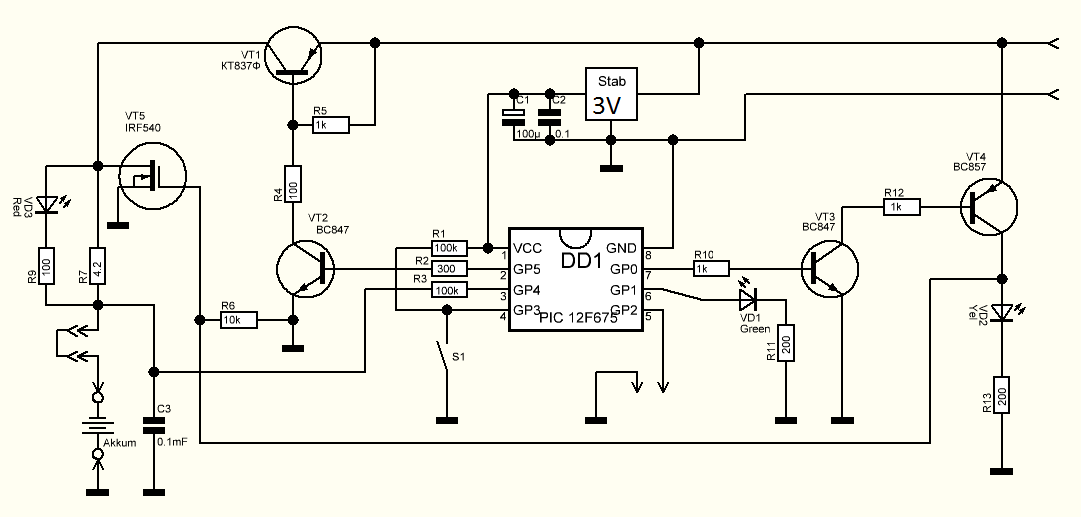

Нашел зарядку на PIC12F675, все прекрасно работает, вопрос какое напряжения должно быть при зарядке двух аккумуляторов Ni-Mh? и как критично если на два аккума 1.2+1.2V Подается 5V?
PIC12F675 питается от 3V
Файлы: 7912798.bmp (1.60 Mb)
Сообщение # 23
Ordos6235
аватар
  Постов: 255   Друзья
Чтобы заряжать 1 акб надо терморезистор другой подбирать?
Сообщение # 24
caha2011
аватар
  Постов: 766   Друзья
Цитата Ordos6235 ()
Чтобы заряжать 1 акб надо терморезистор другой подбирать?

Привет это вы мне? smile
Сообщение # 25
Ordos6235
аватар
  Постов: 255   Друзья
Автору темы.
Сообщение # 26
Ordos6235
аватар
  Постов: 255   Друзья
Сделал зарядку для одного пальца ni-mh/ni-cd.



Налаживание сводится к подстройке напряжения окончания заряда. Для этого вместо батарейки вставляем в гнездо резистор на 100 Ом и подстроечником R6 выставляем напряжение на клеммах в районе 1,45-1,47в.. Выставили напряжение? Молодцы, теперь можно вставлять палец и втыкать зарядник в источник питания. Загорятся оба светодиода, и, если HL2 будет светить постоянно, так как всего лишь индицирует наличие питания, то HL1, как уже было сказано, укажет своим угасанием, что заряду конец). Ну а о настройке тока уже сказано. Добавлю лишь, что в прилагаемом файле с печатками я дублировал R2 и ввел переключатель, чтобы установить разными сопротивлениями разный зврядный ток.

Немного о деталях: Помимо необходимости в мощном токозадающем резисторе данная схема нуждается в сверх-ярких светодиодах. Такой выбор у меня обусловлен их большой эффективностью-даже при токе всего 1мА они горят весьма заметно, в отличии от простых АЛ307, которые при таком токе разглядишь лишь в темноте. Да и при питании от USB каждый миллиампер на счету. В случае с HL1, еще и ни к чему отбирать слишком большой ток с выхода ОУ, хотя, в принципе, не так много едят эти АЛ307.. В общем, можно любые 3-вольтные светики ставить, но для обычных АЛ307, возможнро, придется уменьшать R1 и R7, чтобы увеличить яркость. Я использовал 3-миллиметровые сверх-яркие красный HL1 и зеленый HL2. АЛ307 тоже применял при опытах, но сверх-яркие больше в душу запали.

Подстроечник гораздо лучше брать многооборотный, ибо с простым и точно выставлять напряг напряжно, и настройка может сбиться от любого случайного прикосновения. Транзистор брать можно с любой буквой. ОУ, кроме указанных, даже не знаю, мало какие опера работают от столь малого напряжения, да и ни к чему замены искать, обозначенных LM358 и LM324 как грязи повсюду. На старой материнке, к примеру, можно найти и тот, и другой (правда, в SMD-шном корпусе SOIC8).

Добавлено (29.04.2016, 22:33)
---------------------------------------------
Транзистор я использовал 2SD1760, из какой-то магнитолы выдернул,Можно использовать любой NPN со схожими параметрами,да и с резистором R2 немного погорячился на смд печатке,там надо 1 ватт минимум,греется не слабо.
Файлы: 7759866.lay6 (60.6 Kb) · LM358_324_AA_ch.lay (876.5 Kb)
Сообщение # 27
arrra32
аватар
  Постов: 4   ОК
А каким резисторов можно заменить термистор чтоб схема работала без контроля температуры. Я пока не нашёл термистор.
Сообщение # 28
Fazotron
аватар
  Постов: 849   Друзья
Сопротивлением того же номинала.
Сообщение # 29
arrra32
аватар
  Постов: 4   ОК
Подскажите. Я собрал схему но почемуто при зарядке АКБ не падает ток. 2 АКБ по 2300mah. В чем может проблема быть?

Добавлено (19.12.2017, 16:17)
---------------------------------------------
Напряжения зарядки АКБ 3в а ток 0,39А но ток при зарядке не снижается это правильно?

Сообщение # 30
Igoran
аватар
  Постов: 3056   U
Цитата arrra32 ()
ток 0,39А но ток при зарядке не снижается это правильно?

Там нужно в переводе разбираться.. Но поскольку сейчас Ni-MH уже устаревшие аккумуляторы, их мало кто применяет, подобные зарядки уже как то не актуальны..
