ЗУ Гелевого аккумулятора 7,2в 0,45А на LM358
|
|
| | Сообщение # 201
|
Borj
Постов: 19
ОК |
v_aist_, спасибо, что-то придумаем.
|
|
| | Сообщение # 202
|
v_aist_
Постов: 555
Х |
Borj, не за что. Эту схемку пробовал. Показания светодиодов ориентировочные, +- 0,2V. (резисторы ставил не подбирая)
|
|
| | Сообщение # 203
|
Alex1
Постов: 1717
Друзья |
Цитата Igoran (  ) Скинь фото платки, посмотрим по дорожкам и деталям, как спаяно и что установлено.
Перепроверь все резисторы на точность сопротивлений, т.к. светик окончания заряда должен загораться при 7В! Важную роль так же играет стабилитрон, должен стоять указанный в схеме. Ну и саму МС заменить и потом потестить, деталек мало, должна найтись в чём проблема!
Смысл фоток? В апреле я кидал фотки ЗУ, с тех пор ничего внутри не менял. Транзистор в норме, LM заменил две штуки, стабилитрон BZX в норме... На выходе ЗУ в холостую 7,27 вольта. При подключении АКБ напряжение не просаживается вообще. На самом АКБ 5,55 В. Пробовал подцеплять к БП 6В-толку ноль. Ток был 40мА и в итоге АКБ не вобрал в себя ничего за пол часа. Ах, да, LM греется когда цепляю аккум. КЗ нигде нет. Я в растерянности.
---
постоял на зярядке около трёх часов, светодиод не погасает, как будто АКБ полный, напряжение на АКБ стало 5,73 вольта. |
|
| | Сообщение # 204
|
kukuIIIka
Постов: 154
ОК |

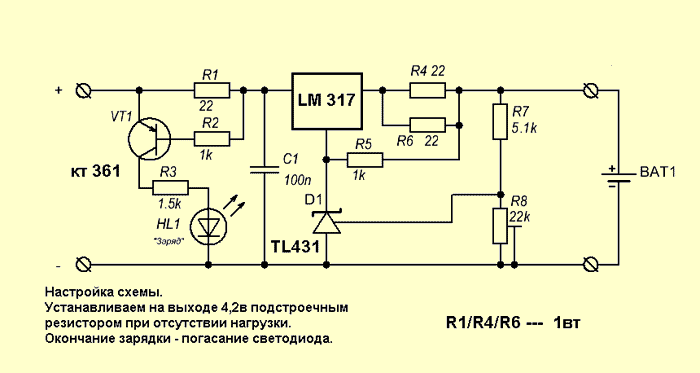

я один раз сделал зарядку на Lm317 деталюх почти нет ток от мА до 1Ам можно выставить рабатает на ура уже штук 14 сделал в общей сложности и регулируетса от 3.2 вольта в моем случае до 14 вольт. призарядке горит светодиод когда зарядило тухнет и можно не отключать выше не зарядит .схема и тут на сайте была дето
да только R1 надо примерно 5-10 ом то через 22 ома ток сильно падает
|
|
| | Сообщение # 205
|
kukuIIIka
Постов: 154
ОК |

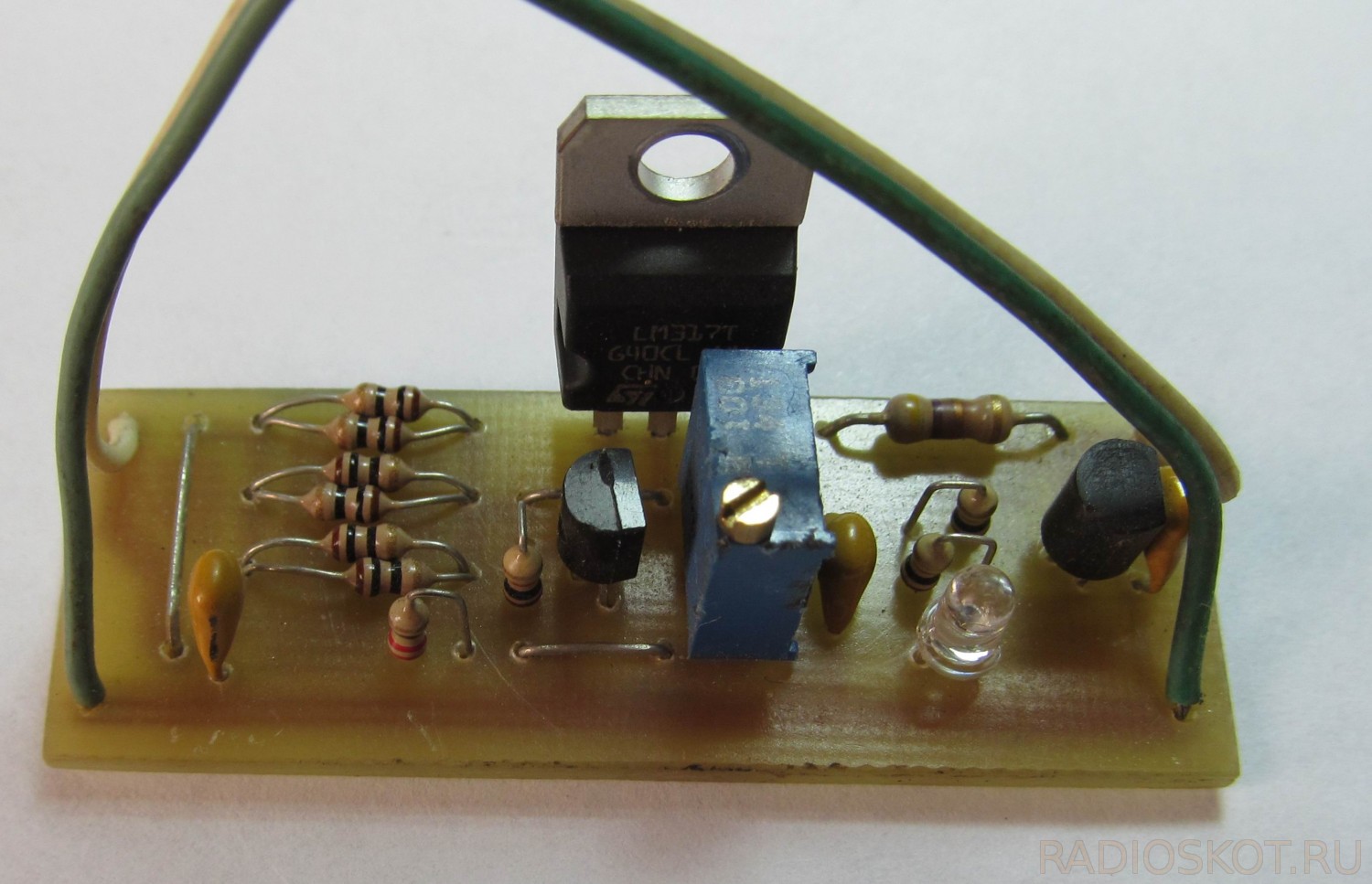

вот если интересно по фото самой платы понять можно что куда ставить.
|
|
| | Сообщение # 206
|
Borj
Постов: 19
ОК |
Цитата Alex1 ( ) Ток был 40мА и в итоге АКБ не вобрал в себя ничего за пол часа.
Alex1, проверь цепь формирования зарядного тока. Если там бока, то ЛМка и не переключится на заряд - это компаратор, при условии что аккум живой. |
|
| | Сообщение # 207
|
Alex1
Постов: 1717
Друзья |
Borj, не очень понял. АКБ то почти новый! Что с ним может случиться и как проверить что он жив? В смысле ЛМ-ка не переключается? Какие вообще предпринять действия, у меня уже кончились варианты. Детали прозвонены.
|
|
| | Сообщение # 208
|
Borj
Постов: 19
ОК |
Alex1, как говорил мой когдашний энергетик - чудес не бывает, и зачисткой контактов пускателя поломку не исправить.
Если АКБ новый, проверь цепь формирования зарядного тока и сравнения зарядного тока на ЛМке. Есть такое понятие как "холодная пайка", пропаяй все по новой, пересмотри все дороги на КЗ, повторяю - чудес не бывает, где-то бок (я думаю в цепи формирования, либо сравнения зарядных токов). И еще совет (был указан в инструкции на мое покупное зарядное), сначала зарядное в сеть, потом к нему подкл. АКБ. Если совсем все плохо, попробуй схему из поста 204.
|
|
| | Сообщение # 209
|
Alex1
Постов: 1717
Друзья |
Borj, ну не совсем он уж и новый. Циклов десять прошёл. Сейчас вот пропаял пайки, заменил TL431. Результат нулевой. Новую схему паять-не вариант. Разве что новую плату вытравить для имеющегося зу. Но как быть с акб? В этой простецкой схеме я найду проблему, главное знать жива батарея или нет, можно это как то проверить?
|
|
| | Сообщение # 210
|
Borj
Постов: 19
ОК |
Alex1, ну как тебе объяснить?, я такой же недавний пользователь этих АКБ.
-Повторно травить такую же плату не вижу смысла (не в ней дело). Старую протри спиртом, водкой (чтоб не было канифоли на плате), посмотри на просвет чтоб не было КЗ.
-ЛМка работает как компаратор, сравнивает напряжения на прямом и инверсных входах, и если задан малый ток заряда - отсюда и ноги растут (повторяю, проверь цепь формирования зарядного тока и его сравнения, посмотри мой пост №166).
|
|
