Схема автоматического отключения ЗУ после заряда
Сообщение # 11
msmmmm
аватар
  Постов: 891   Друзья
Цитата GRAB9142 ()
Что плохого в том что при достижении 0,5 А схема станет на защёлку , отключив надёжно зарядное от сети ?
Реле с нормально разомкнутыми контактами. Замыкаем "Старт", включается ЗУ, пошел ток, он достаточно большой и компаратор включает реле, кнопку можно отпускать. Идет заряд. Ток снижается до порогового, выставленного R4, компаратор отключает реле. Схема так и подключена к аккумулятору, но ток шунта мал или отсутствует, контакты реле разомкнуты.
Тиристор сюда никак. Где искать причину и как устранить трещание уже написал выше.

Добавлено (08.09.2018, 09:15)
---------------------------------------------

Цитата GRAB9142 ()
То что схема не продумана от всяких недостатков
Схема отключения - обычный компаратор, к ней претензий нет. Проблемы, скорее всего, от квадрата с надписью "ЗУ", т.к. даже дикий монтаж с длинными проводами на входе не должен давать такого спецэффекта при отключении сети.
Сообщение # 12
GRAB9142
аватар
  Постов: 175   Х
Чё ж сразу... никак-то ?

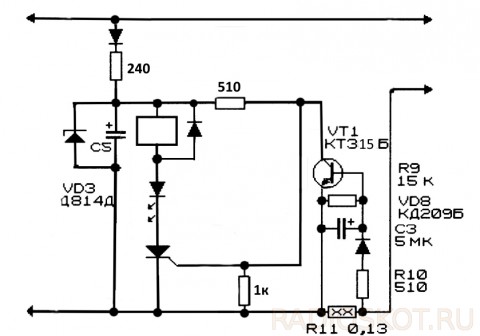

Я ж показал как у людей сделано ... при включении ...ток сразу с малого на большой ... емкость параллельно стабилитрону пока зарядится - реле не сработает .
Пока ток больше выставленного резистором R10 ... управляющий тиристора заземлён и не откроет его .
Но стоит достичь выставленных 0,5 А ... транзистор закрывается , а тиристор подключает реле и отключает сеть от АТХ ... используем нормально замкнутые контакты реле ...

Файлы: 8199259.jpg (60.1 Kb)
Сообщение # 13
msmmmm
аватар
  Постов: 891   Друзья
GRAB9142,
Цитата GRAB9142 ()
Чё ж сразу... никак-то ?
Я ж показал как у людей сделано
А потому, что это уже совсем другая сказка... А я писАл конкретно о схеме, собранной ТС.
Сообщение # 14
GRAB9142
аватар
  Постов: 175   Х
Цитата msmmmm ()
А потому, что это уже совсем другая сказка... А я писАл конкретно о схеме, собранной ТС.


Согласен ... схема ТС попытка переделать компаратор напряжения в токовую защиту ...

Примером хотя бы приблизительно правильного подхода к проблемме ... можно было бы взять к примеру узел измерения тока от электронных китайских амперметров на LM358 ... и уже к нему лепить ключ отключения ...
Там сразу предусмотренно фильтрование скачков емкостями на землю по входам операционника ... и там же становится ясно что добиться устранения частого включения реле невозможно ...
Ток в акке при 0,5 А будет меняться ... так как акк зарядился и "кипит" добирая ёмкость ... а значит при кипении ток пляшет ... wink
Сообщение # 15
msmmmm
аватар
  Постов: 891   Друзья
Тут дело не в кипении. Компаратор отключает сеть от зарядного, и, по идее, ток сразу должен еще уменьшиться и так до нуля. В таком случае схема должна работать нормально и без фильтров. Если же после выключения реле есть увеличение напряжения ЗУ (встречается очень часто) или идет обратный ток, получим трещание.
Пока RockwellLight62 не напишет о реакции ЗУ на отключение от сети, говорить не о чем, т.к. девайс в наличии только у него.
Сообщение # 16
GRAB9142
аватар
  Постов: 175   Х

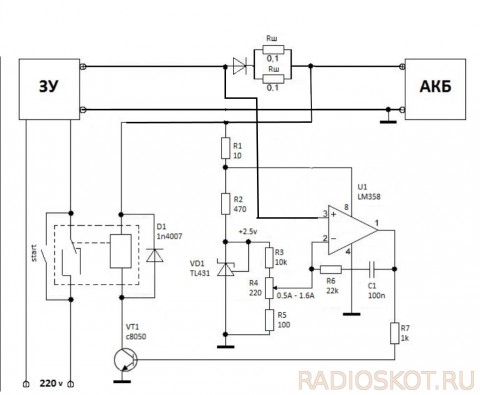

А если так ?



За счёт диода ... потенциал 3 вывода компаратора ... при отключении питания ... будет гарантированно ниже потенциала второго вывода ... поддерживаемого потенциалом батареи ...
И ... даже если напряжение батареи несколько упадёт при отключении АТХ ... всё-равно третий вывод будет ниже по потенциалу ...
А выбротсов с АТХ думаю не будет ... по причине того что акк по - прежнему остаётся его нагрузкой .
Файлы: 6967668.jpg (75.6 Kb)
Сообщение # 17
msmmmm
аватар
  Постов: 891   Друзья
Цитата GRAB9142 ()
А если так ?
Так ничего не получится.
Схема должна измерять ток заряда, а в этой схеме компаратор сравнивает с уставкой не напряжение на шунте, а напряжение с зарядного. Шунт в этой схеме - лишняя деталь. В итоге после запуска зарядного на неинвертирующем входе ОУ - 14,4В, а на инвертирующем не больше 0,1В при любом положении движка R4. Компаратор включит реле и оно не отключится, пока не вытянется сетевая вилка из розетки. Еще немаловажная деталь - лм358 хорошо работает,когда напряжение на ее входах находится вблизи 0, а вот вблизи +питания - нет, что указано в даташите. Здесь же напряжение на 3-м выводе выше напряжения питания. Правильно работать МС не будет.
В изначальной схеме не нравится мне обратная связь С1R6, превращающая компаратор в недоинтегратор с влиянием выхода компаратора на неинвертирующий вход его же. Можно обратную связь временно убрать, посмотреть как будет работать, если лучше, сделать обратную связь как положено. И заблокировать схему после срабатывания несложно, если подать выходной сигнал компаратора в цепь управления ТЛ431, только ТС все это, похоже, не интересно.
Сообщение # 18
gari73
аватар
  Постов: 65   ОК
Тема и размышления заинтересовали, задумался а зачем нужна эта плата, для экономии электроэнергии? Недавно собрал зарядку с компьютерного АТХ, в начале заряда ток большой потом падает, и держится на одном уровне, банки не кипят, продолжается зарядка-поддержка малыми токами. Может обсуждаемая схема нужна для трансформаторных зарядок ? В импульсных она наверное лишняя.
Сообщение # 19
Прохожий
аватар
  Постов: 9   ОК
Цитата RockwellLight62 ()
Пытается отщелкнутся и никак у нее не получается. Бедная.
Параллельно обмотке реле впиндюрь конденсатор, примерно 220,0х25, дребезг реле должен уйти. Должно помочь.
Сообщение # 20
Dfcz
аватар
  Постов: 106   ОК
Тоже возникла необходимость откл. ЗУ по достижении 14.8 в. на акуме. Схемы собирал в сети. Потом плюнул и купил на али. контролер заряда акка.
Сейчас они вообще упали в цене.
https://ru.aliexpress.com/store....ifyAB=0
