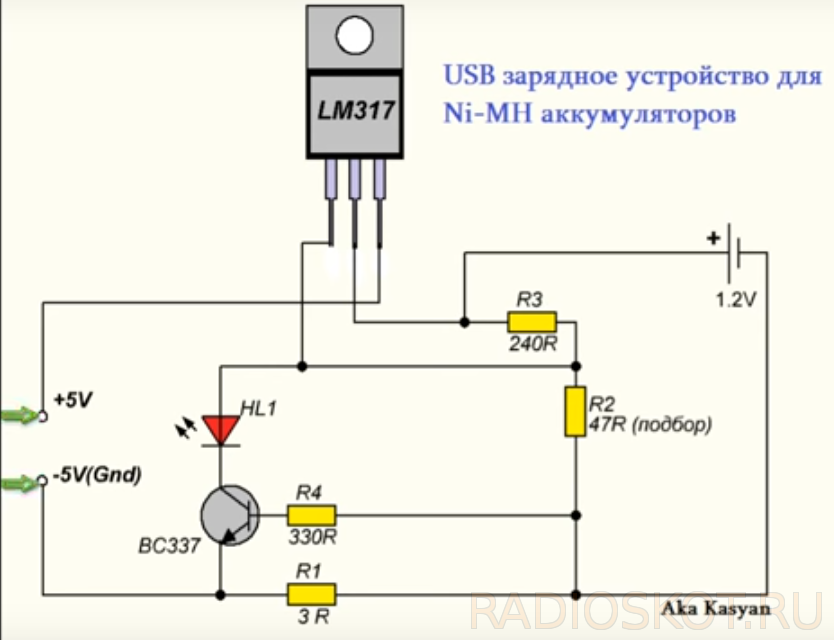

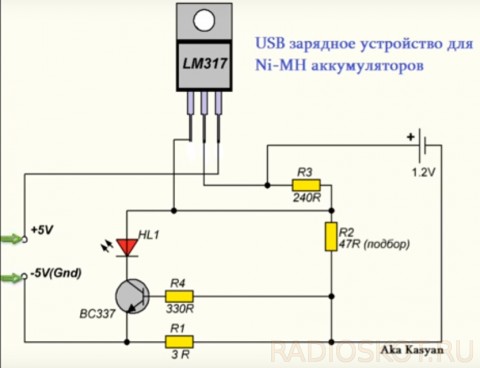

USB зарядное устройство для ni-mh схема
|
|
|
| | Сообщение # 2
|
ctc655
Постов: 1790
Друзья |
Схема для заряда металл-гидрида не очень хорошая. Почитайте как надо их заряжать и станет понятно. И работает, по всей видимости, у вас она правильно. Только светодиод не будет светится, не хватит напряжения для этого. Найдите калькулятор для ЛМ317 и посчитайте. Так же найдите даташит на ЛМку и там найдете эту схему, правда без светодиода. Это просто ограничиель тока.Добавлено (08.02.2018, 21:59)
---------------------------------------------
Посмотрел повнимательнее, здесь транзистор не будет толком работать, поскольку Напряжение коллектор-эмиттер не более 0,25 В. Эта схема будет работать при более высоких напряжениях. Для металл-гидрида не годится. Проще сделать источник тока на нужное значение тока и заряжать по времени.
|
|
| | Сообщение # 3
|
nelon
Постов: 7
ОК |

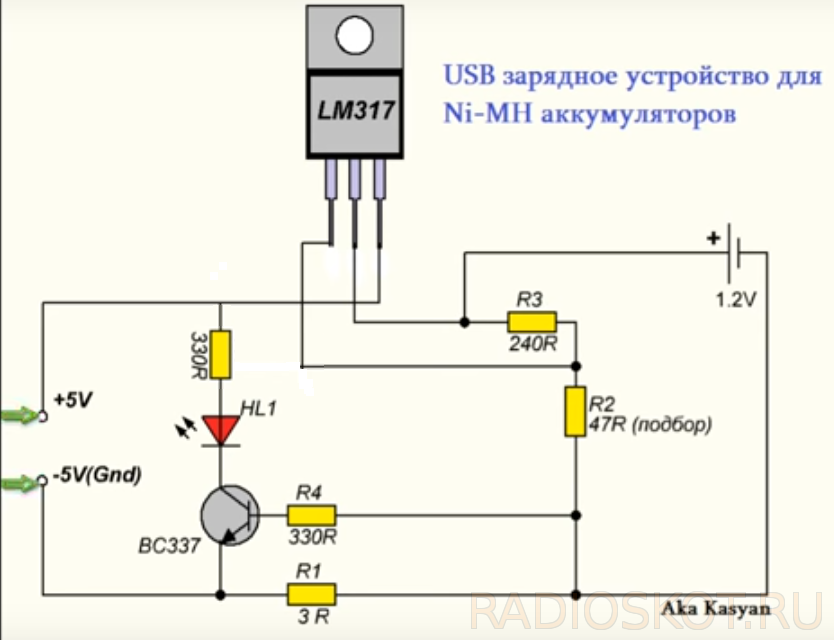

скажите а таким образом подсоединив будет гореть светодиод по мере заряда отключится, и оставить соединение от R2 и R3 к ноге Adj Lm317?
|
|
| | Сообщение # 4
|
ctc655
Постов: 1790
Друзья |
Я уже вам сказал, выбросьте эту схему. То что вы нарисовали представляет собой стабилизатор напряжения с индикацией наличия тока. Но для зарядки металл-гидридов надо изготовить стабилизатор тока и заряжать по времени. Прочтите как Надо заряжать такие аккумуляторы.
Сейчас увидел что автор Ака Касьян. Что то не очень я этому автору доверяю, мягко говоря.
|
|
| | Сообщение # 5
|
Сергей-78
Постов: 6050
U |

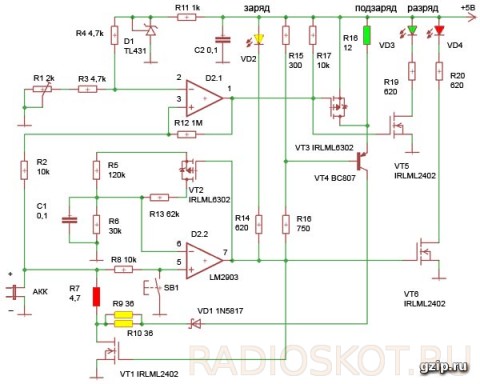

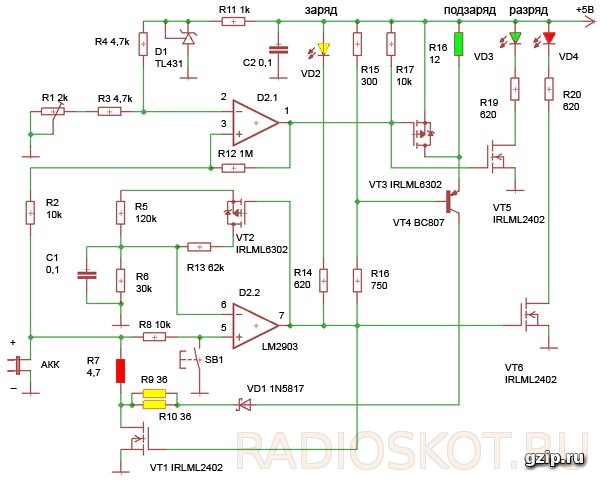

В этой схеме диод будет тухнуть при токе 0.2А. Это совсем не ток заряженного акб. Соберите что ни будь нормальное. Например на специализированной микросхеме или микроконтролере. На крайний случай вот такое.
|
|
| | Сообщение # 6
|
nelon
Постов: 7
ОК |
С удовольствием собрал бы что то сверх хорошее и с температурным контролем итд.. Но у меня батарейки китайские по цене бакс за одну, едкость их конкретно неизвестная. Вполне удовлетворит заряд до 1,48В а сдохнут то закажу новые, зарядка тоже имеется она без автовыкл и индикации. А схемка эта рабочая и выключает заряд когда напряжение выравнивается, прошу всего светодиод к ней как подцепить чтобы выключался когда напряжение сровнялось.
|
|
| | Сообщение # 7
|
Сергей-78
Постов: 6050
U |
Цитата nelon (  ) А схемка эта рабочая и выключает заряд когда напряжение выравнивается,
Чтобы знать, что напряжение на акб достигло значения, которое соответствует заряженному состоянию, нужно снять с него заряжаемое напряжение и произвести замер напряжения на аккумуляторе. Если оно достигло заданного уровня, можно включать светодиод, что акб заряжен. Простыми средствами этого не достичь. Косвенный контроль можно сделать на компараторе, который сравнивает напряжение на акб и опорное напряжение, что и реализовано на схеме выше. Иначе светодиод никак не прицепить. |
|
| | Сообщение # 8
|
nelon
Постов: 7
ОК |

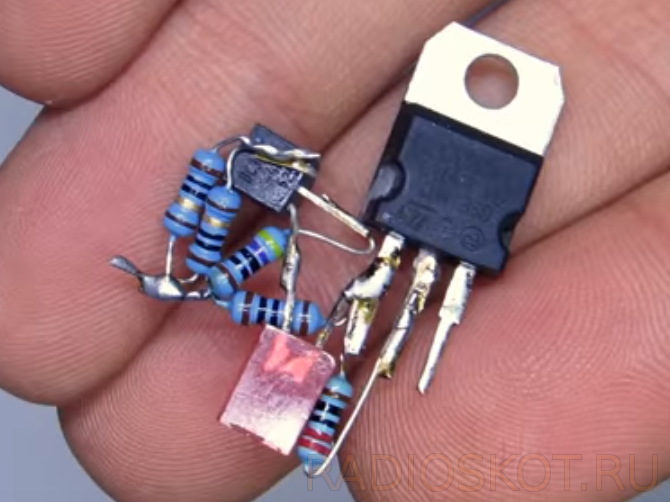

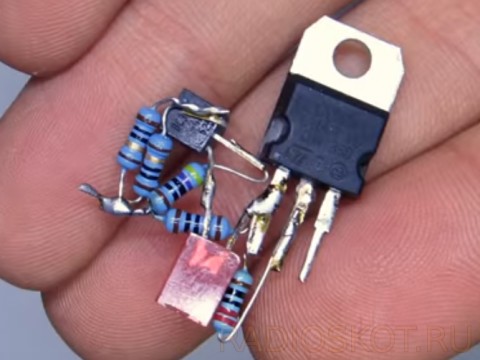

Для полной ясности гляньте пожалуйста видео где автор показывает и рассказывает принцип
получается просто заряд идет без остановки?
|
|
| | Сообщение # 9
|
Сергей-78
Постов: 6050
U |
Цитата nelon ( ) заряд идет без остановки
Да.
Этот автор может много чего рассказать и показать, только смотреть это не нужно. Весь интернет загадили подобными чудосхемами. |
|
| | Сообщение # 10
|
nelon
Постов: 7
ОК |
Повесил вместо R1 последовательно 4 резистора по 3 Ома, светодиод засветился, ток заряда снизился где то до 150mA. Окончание заряда светодиод затухает ток падает час до 20mA. Все прекрасно работает гонял батарейку несколько раз, нагрева нету.
|
|
