УКВ передатчик с кварцевой стабилизацией частоты
| |
| | Сообщение # 1
|
UA3112SWL
Постов: 310
Друзья |
Вероятность помех возрастает из-за невысокой стабильности частоты передатчиков простых конструкций. Например, если в УКВ диапазоне работает много радиовещательных станций, то нестабильность частоты передатчика может привести к сближению частот передатчика и одной из радиостанций. В этом случае возникнут взаимные помехи при их приеме.
Для устранения такого недостатка частоту передатчика надо стабилизировать кварцевым резонатором.
Но тогда возникает проблема получения требуемой девиации частоты (до 50 кГц), обеспечивающей необходимую громкость при приеме. Решить ее можно путем частотной модуляции кварцевого генератора, работающего на относительно низкой частоте в несколько мегагерц, и последующего умножения частоты.
Схема передатчика, работающего по такому принципу, показана на рис. 3. Он содержит усилитель 3Ч на транзисторе VT1, генератор с кварцевой стабилизацией частоты на логических элементах DD1.1, DD1.2, формирователь коротких импульсов на элементах DD1.3, DD1.4, полосовой фильтр C5C4L2L3C6, к выходу которого подключается антенна. При необходимости увеличения уровня выходного сигнала схему можно дополнить усилителем мощности на транзисторе VT2.
Работает устройство следующим образом. Сигнал НЧ поступает на вход усилителя 3Ч, где усиливается до амплитуды 1...2 В. Этот сигнал поступает на варикапы VD1 и VD2, которые включены последовательно с кварцевым резонатором и обеспечивают частотную модуляцию. Последовательно с кварцевым резонатором включена также катушка индуктивности L1, с помощью которой можно подстраивать частоту генератора.
Прямоугольные импульсы с выхода генератора (вывод 6 DD1.2) поступают на элементы DD1.3 и DD1.4, кроме того, на вход DD1.4 поступают импульсы с выхода DD1.3. За счет задержки импульсов в элементе DD1.3 на вход DD1.4 поступают противофазные импульсы с небольшой задержкой по времени (единицы наносекунд). В результате на выходе DD1.4 формируются короткие импульсы отрицательной полярности, которые содержат гармонические составляющие с относительно большими уровнями.
С помощью полосового фильтра выделяется нужная спектральная составляющая, которая и поступает в антенну. Для получения выходной частоты 87,9 МГц был использован кварцевый резонатор на 8000 кГц. Частота генератора с помощью катушки L1 была установлена примерно 7991 кГц, а фильтр выделял 11-ю гармонику сигнала 7991 х 11 = 87900 кГц, при этом остальные составляющие оказались подавлены более чем на 20 дБ (100 раз по мощности).
При таком выборе частот для получения требуемой максимальной девиации необходимо обеспечить девиацию частоты задающего генератора 50 : 11 = 4,5 кГц, что вполне реально. Фильтр можно настроить и на другие гармонические составляющие, попадающие в радиовещательный диапазон УКВ. Уровня сигнала на выходе фильтра достаточно для прослушивания сигнала в пределах комнаты или небольшой квартиры. При установке выходного усилителя мощности напряжение выходного сигнала возрастает примерно в 10 раз (в авторском варианте оно составило 400 мВ).
В устройстве можно применить такие детали: транзистор VT1 — КТ3102 с любым индексом, КТ312В, полярный конденсатор — К50-6, К50-35, подстроеч-ные конденсаторы — КТ4-25, КТ4-35, остальные — КЛС, К10-17, подстроечный резистор — СПЗ-19, постоянные — МЛТ, С2-33. Катушкой L1 служит дроссель ДМ-0,4 или ДМ-0,1 с индуктивностью до 10 мкГн, остальные катушки намотаны проводом ПЭВ-2 0,8 на оправке диаметром 4 мм и содержат по 8 витков (отвод от 1,5-го витка), расстояние между осями катушек L2 и L3 составляет 12 мм.
Передатчик смонтирован на печатной плате из двустороннего фольгированного стеклотекстолита, эскиз которой показан на рис. 4. Одна сторона платы использована в качестве общего провода. Соединяемые с ним выводы пропускают в отверстия, обозначенные светлыми кружками, и припаивают к фольге. Остальные выводы паяют к контактным площадкам без сверления отверстий.
Налаживание передатчика начинают с установки режима по постоянному току транзистора VT1. Подбором номинала резистора R2 устанавливают на коллекторе напряжение примерно 2,5 В. Затем подбором индуктивности катушки L1 устанавливают требуемую частоту генератора. Подстроечными конденсаторами настраивают контуры на частоту выбранной гармоники. Питается устройство от стабилизированного источника, потребляемый ток составляет примерно 25 мА.
------------------------------------------------------------------

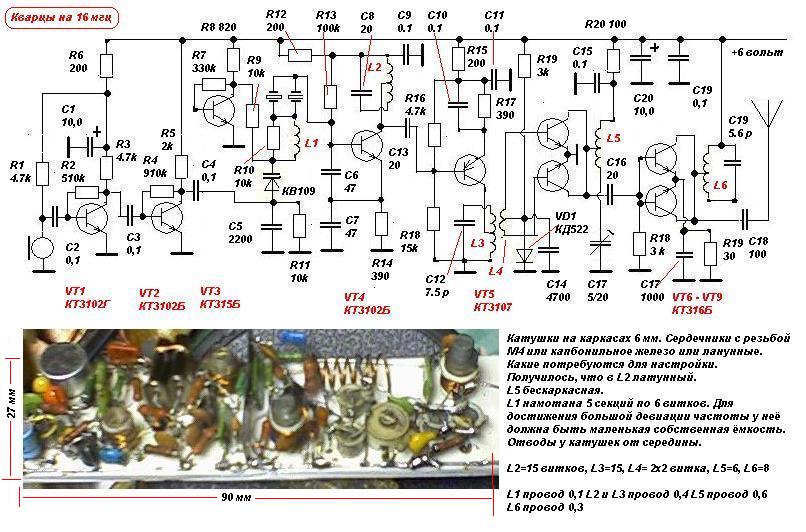

Вторая схема передатчика с кварцевой стабилизацией.
|
|
| | Сообщение # 2
|
Maestro
Постов: 7398
* |
И что даёт во второй схеме параллельное соединение кварцев? Сложноватые, я делал попроще, на ОУ и 2 транзистора кт368. Простая трёхточка с кварцем по базовой цепи.
|
|
| | Сообщение # 3
|
UA3112SWL
Постов: 310
Друзья |
Расширение полосы и позволяет увеличить девиацию частоты ЗГ.
|
|
| | Сообщение # 4
|
краб
Постов: 4404
Друзья |
Второй кварц в схеме висит не более как кондюк,да и еще добротность правит в худшую сторону,формирование чм не очень
|
|
| | Сообщение # 5
|
donkihot
Постов: 1
ОК |
хм ,потом сделаю)интересная вещь
|
|
| | Сообщение # 6
|
Туляк
Постов: 500
Х |
краб, Ну,  ужЕ прям ,так сразу-критикуешь! - РАНОвато. пока.Вот, donkihot, ее когда соберет,тогда и спросим.
Ему,например,понравилась схема.
Цитата UA3112SWL (  ) Вторая схема передатчика с кварцевой стабилизацией.
Хоть ,и сложновАта для начинающего,но много схемных выкрутАсов мне,например,понДравилось. Тут и генератор стабильного смещения для варикапа.,и симметричный удвоитель 6-7 транзистор. ( он и умнОжИтелем работать может)
Немного Не удачно (ИМХО) сделано ВСУ-но чем-то надо жжертвовать.
Цитата Туляк ( ) Хоть ,и сложновАта для начинающего,  Это только кажется. Достаточно ее (схему всмысле) разбить на отдельные УЗЛЫ ,и все станет просто. Это токма так сперва - страшно-Зато Весчь!! Имеет смысл постараться.
Кстати.при многократном умножении частоты именно симметричные схемы очень выручают. Всмысле побочных Ннеподавленых) ГАРМОШЕК. и почему-то никто этот метод не использует Хотя один симметричный каскад давит на 20дБ (10 раз по напруге Мощность в кАвадратуре 100)) НЕ четную гармонику) И не срет!
|
|
| | Сообщение # 7
|
краб
Постов: 4404
Друзья |
Туляк, Цитата Туляк ( ) именно симметричные схемы очень выручают
Если посмотреть вых ум ,можно поправить примерно так
|
|
| | Сообщение # 8
|
Туляк
Постов: 500
Х |
краб, вот ИМЕННО ТАК ,как раз и НЕхорошо Это же.Балансный удвоитель на выходе. в твоем варианте схемы (базы в противофазе -коллекторы -в параллель). а кто гармошки фильтровать будет?Добавлено (25.04.2015, 06:12)
---------------------------------------------
и что изменилось? Ты УМ исключил-мошность потерял, и контур-один-тоже убавился-
|
|
| | Сообщение # 9
|
краб
Постов: 4404
Друзья |
Туляк,
|
|
| | Сообщение # 10
|
Туляк
Постов: 500
Х |
краб, схема кстати ,очень интересная . А то,правда скучно от примитивных Жучков. они все однообразные ВСЕ абсолютно. Из-за этого жукоделы не хотят развиваться. и вперед совершенствоваться. И уйти от примитива тож Не желают. А ведь столько интересных схемных решений имеется.!1 Да! более сложных. Но на уровне шарманки тож зацикливаться- НЕхорошо
Добавлено (26.05.2015, 08:23)
---------------------------------------------
А.Ф Плонский. Кварцевые Резонаторы .ГосЭнергоиздат 1954 ТЫК !СЮДА наткнулся на очень полезную книгу,а поскольку с кварцевыми резонаторами не все хорошо знакомы,то.ИМХО,инфа будет очень кстати. И написано простым доходчивым языком. Старая Книга.
|
|
