Схема стабилизатора 12v-5v

Чт, 17.01.2013, 14:59 | Сообщение # 1

sashio

Постов: 3 ОК

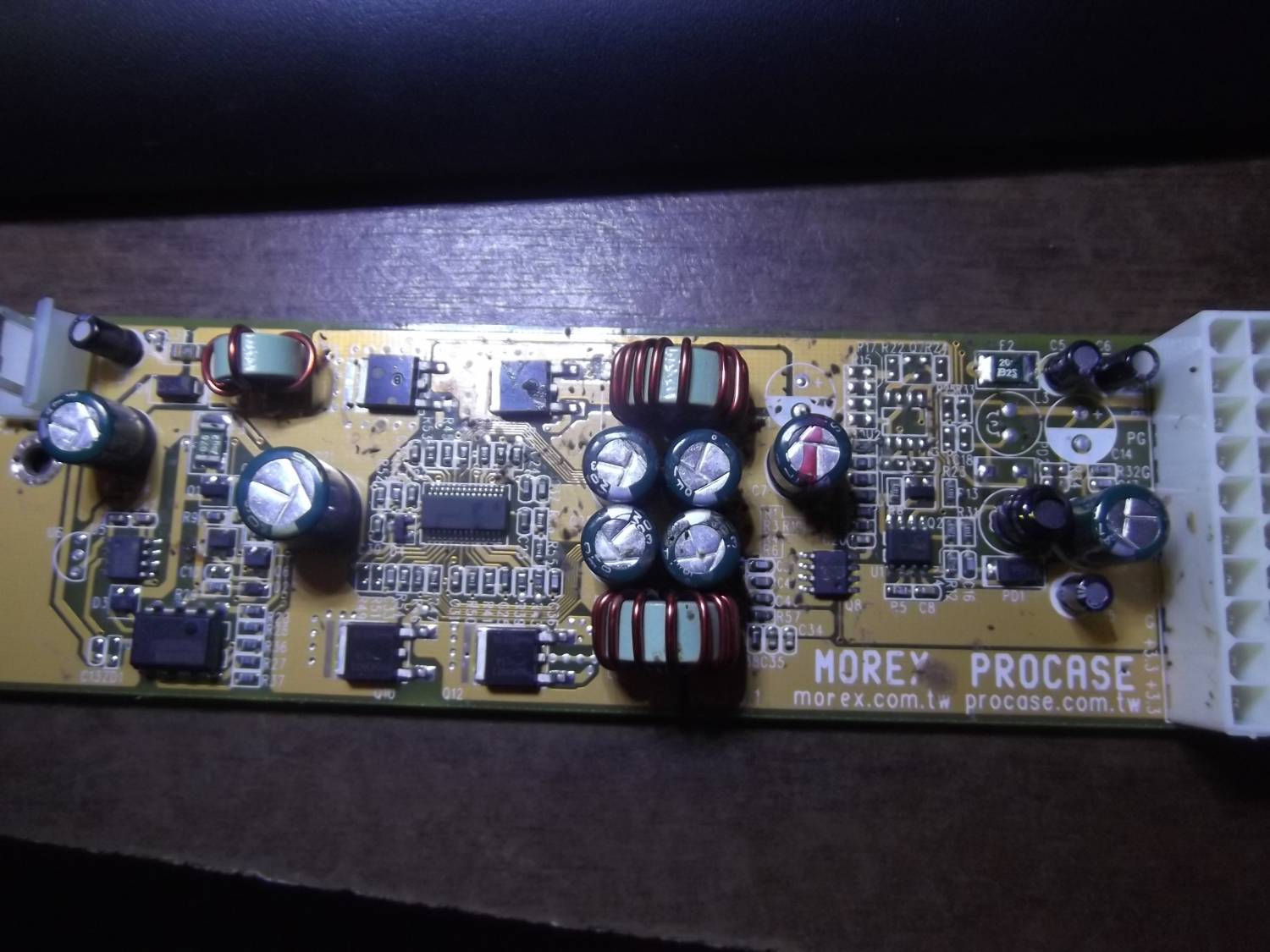

всем привет-может и не в тему но все же попробую в этой ветке задать вопрос...решил пристроить планшет в авто со звуком разобрался вроде...встал вопрос по питанию от сети авто-использовал схемку которая на фото от MINI-ITX вход 12 выход 5 -при подключении к прикуривателю/от акума напрямую/ прослушиваются ВЧ помехи ...пробовал полностью заэкранировать плату но нету результата-что посоветуйте предпринять.

Файлы: 9349818.jpg (148.8 Kb)

	Чт, 17.01.2013, 15:32 \| Сообщение # 2
roslavl Постов: 59 ОК	sashio, собрать стабилизатор и п фильтр вкинуть каков ток который требуется при 5 вольтах?

Чт, 24.01.2013, 15:58 | Сообщение # 3

sashio

Постов: 3 ОК

на планшете написано 2А ...а можно схемку стабилизатора-так мне кажется что на этой плате уже все предусмотрено-судя по наворотам

Добавлено (24.01.2013, 16:58)
---------------------------------------------
и так продолжим парить мозг-спаял схемку на LM2576 результата опять нету-те же самые шумы прослушиваются как и при подключении схемы от компа/фото выше/ отключал массу от звуковой усилителя до планшета и минус от платы питания до планшета-эффекта ноль...также были попытки облачить шнурок питания планшета вокруг феритового колечка во много слоев-хотя при средней громкости шумы не так сильно заметны/в паузах между композициями/............наверное так и должно быть?

---------- Добавлено в 16:55 ---------- Предыдущее сообщение в 16:53 ----------

да - насчет развязки от блока питания компа-она там есть уже от разработчика

Чт, 24.01.2013, 17:15 | Сообщение # 4

redmoon

Постов: 5015 Друзья

sashio, ты бы в картинках и схемах все лучше показывал а не словами, слова бы сами у нас в голове возникли читая схему.
а вообще при питание от чего то импульсного или цифрового без фильтра ну никак.минимум два дроселя и парочку кондеров надо.а желательно 3 по 2200 мкф как в твоем случае и керамику повесить на 0.1 еще.. ну это если ток не более 2 а.
дросели на кольце 2.5-3 см в диаметре, витков по 40-50 провода 1мм.

Пт, 25.01.2013, 03:39 | Сообщение # 5

sashio

Постов: 3 ОК

так я же выложил схемку выше-мне кажется что на ней уже все есть-в плане защиты от помех....а можно по подробнее куда кондеры и дросели цеплять....а то я же говорю и так и сяк пробовал...схему на LM2576 вы знаете там 2 кондера диод и дросель

	Пт, 25.01.2013, 06:42 \| Сообщение # 6
redmoon Постов: 5015 Друзья	sashio, где схема выше?ты схему от картинки отличить можешь? Цитата (sashio) -мне кажется ну раз кажется то чего спрашиваешь?ты б уже определился что тебе надо

Вс, 17.02.2013, 12:43 | Сообщение # 7

redmoon

Постов: 5015 Друзья

требуется помощь...точнее ответ на вопрос.

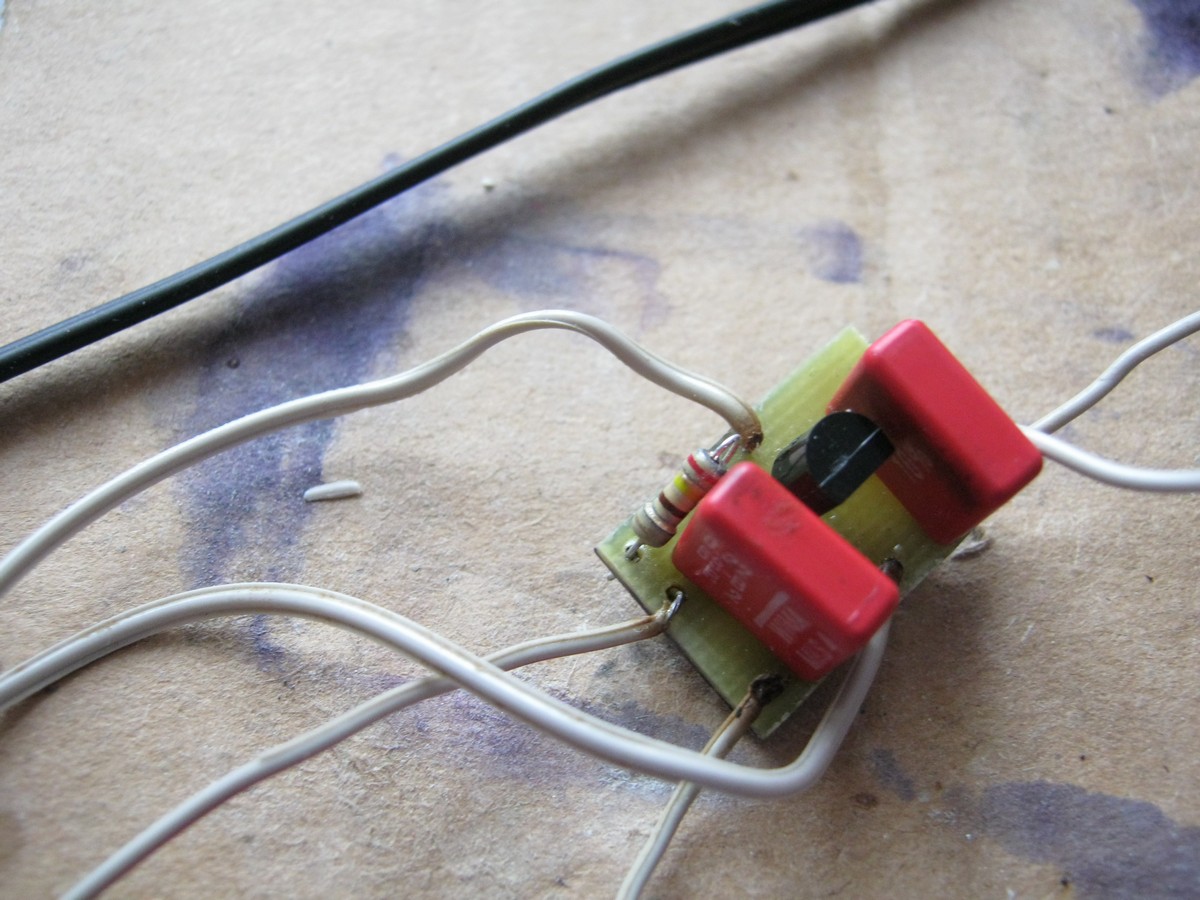

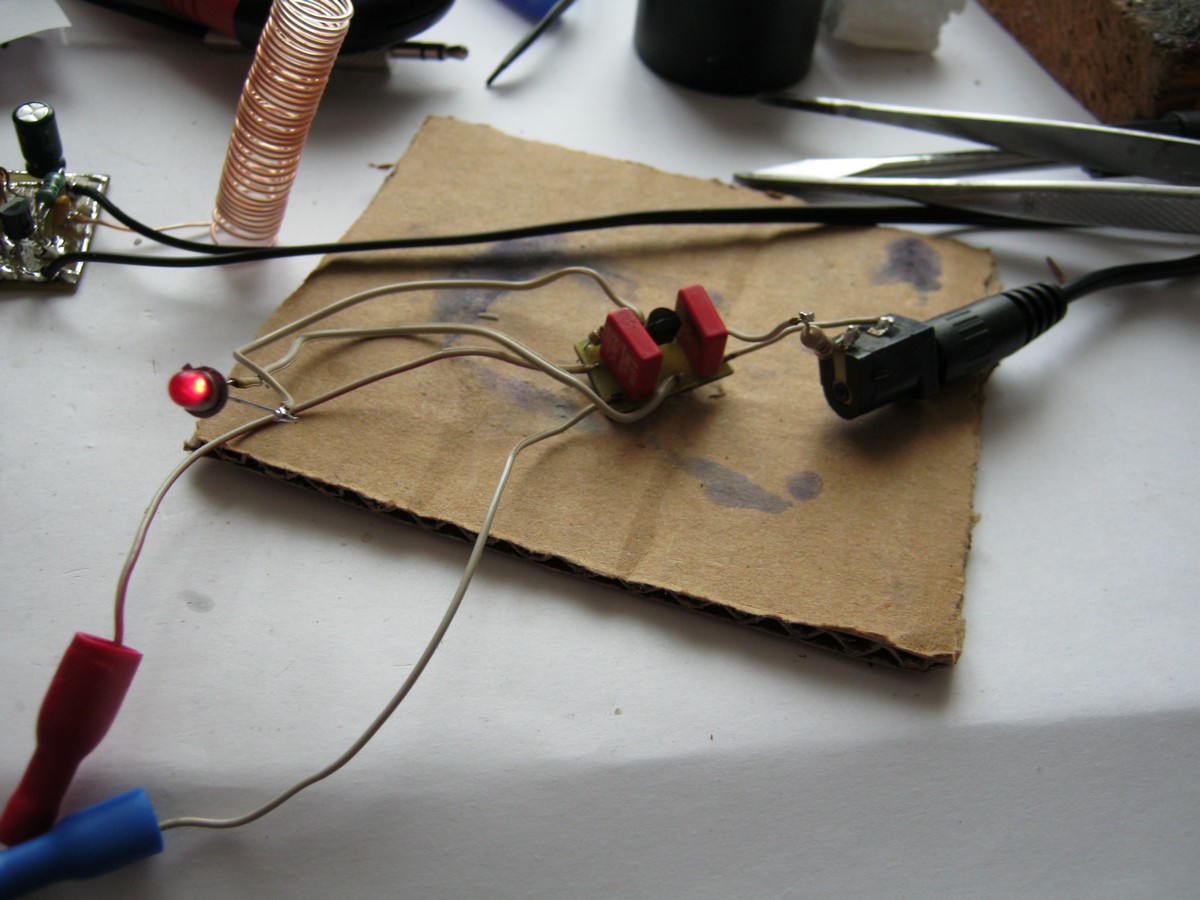

в общем взял 78L05 в корпусе то-92 , для питания передатчика.на вход подаю 12.5 в от импульсника...нагрузка 20 ма сама схема, плюс светодиод примерно 15 ма.итого с учетом потребления микросхемы 37 ма выходит.включаю все это дело.стабилизатор за пару минут греется ппц как! более 70 градусов набирает явно, так как держаться пальцом за него уже нельзя.

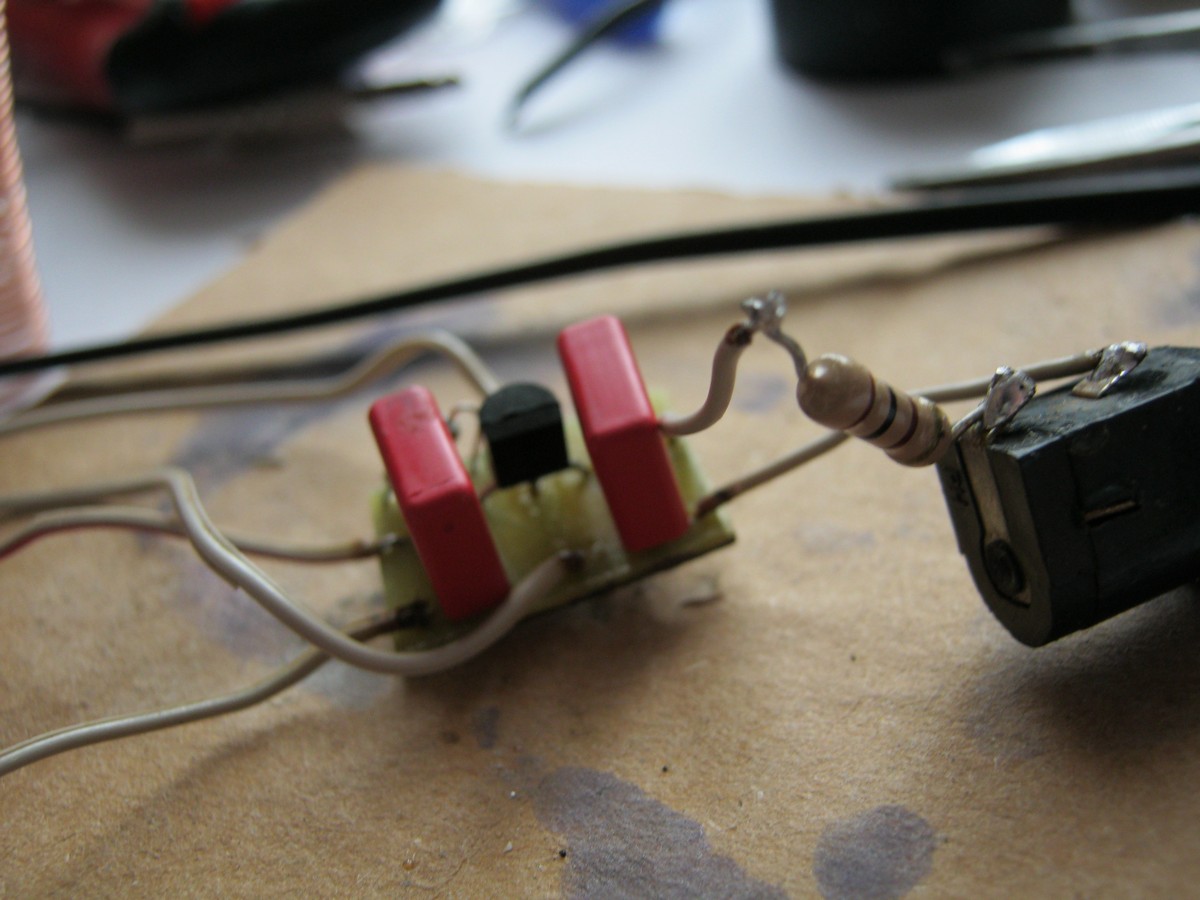

повесил на вход 100 ом резистор, напряжение на входе стабилизатора 9.2 в стало примерно.ну теперь за него хоть держаться можно, градусов 40-45 думаю.
итак.должен он так греться? можно его без резистора эксплуатировать?

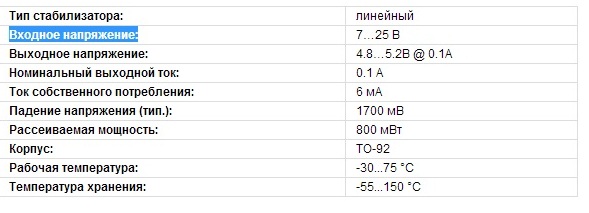

в паспорте написано что он вообще должен принимать по входу до 25 вольт. и ток до 100 ма, я же его эксплуатирую менее чем в 2 раза меньших условиях.как по току так и по напряжению.или резистор на 100 ом все таки оставить?

Файлы: 8592157.jpg (228.2 Kb) · 5699972.jpg (167.5 Kb) · 3702460.jpg (191.5 Kb) · 4262400.jpg (35.7 Kb)

Вс, 17.02.2013, 13:13 | Сообщение # 8

redmoon

Постов: 5015 Друзья

Цитата (ear)

проверь, ты правильно его включаешь, ноги не перепутал?

дык если бы я перепутал думаешь на выходе было бы стабильно 5 в?.....цоколевку взял из даташита, специально искал.

в отличие от обычных больших лмок у них вход и выход перевернуты...

Добавлено (17.02.2013, 14:07)
---------------------------------------------
если верить моему мультику то на выходе - 5.06 вольта и не меняется. на входе после резистора 9.2 В , температура после минут 25 работы..ну градусов 50 есть....
больше то92 брать их не буду, погнался за тем что мелкая и дешевая, и в корпус влезет хорошо.перехожу на 220 корпус в дальнейшем, ..а интересно в 192ом нету таких случайно?

Добавлено (17.02.2013, 14:13)
---------------------------------------------
а лучше корпус DPACK, как раз и дырки под него сверлить не придется, накладная штука biggrin
правда на 4.5 р дороже.
в 92ом корпусе по 3 рубля мне обходятся а в DPACK 7.5 р.

Файлы: 0854056.jpg (14.1 Kb)

Вс, 17.02.2013, 13:25 | Сообщение # 9

redmoon

Постов: 5015 Друзья

Цитата (ear)

а это цоколевка просто 78l05

попробывал по твоей предложеной, лмка сразу вылетела....в пальцах практически закипела....
все таки моя цоколевка с даташита верная..с ней на выходе 5вольт имеется хоть.а по твоей они богу душу отдают(

	Вс, 17.02.2013, 13:39 \| Сообщение # 10
SssaHeKkk Постов: 2291 Друзья	redmoon, да твоя цоколевка правильная была
