ТДА2030а с двуполярным питанием

Вс, 06.01.2019, 16:01 | Сообщение # 1

mawlik

Постов: 49 ОК

всем привет
вот собрал вот такую схему

не работает - все проверял на много раз . конденсаторы на 50в . резисторы 0.5вт.
в динамике слышен только звук переменки , кондер с3 взорвался после 30ти сикунд работы - причина не понятна мерил полярность на месте кондера - все нормально т.е. +,- 15в
автор пишет что схема на 100вт-сомневаюсь
Ребята подскажите пожалуйста есть ошибка в схеме или может я чего не так собрал.
за ранее спасибо biggrin

Файлы: 7912629.jpg (344.7 Kb)

	Вс, 06.01.2019, 16:03 \| Сообщение # 2
Tygra Постов: 2165 Друзья	Питание точно двуполярное ? 30в с общей точкой половины напряжения ...

Вс, 06.01.2019, 16:06 | Сообщение # 3

mawlik

Постов: 49 ОК

мне кажется что на плюс динамика должен стоять электолит и на входе керамика - но это я только так думаю

Добавлено (06.01.2019, 17:11)
---------------------------------------------
питание да - двуполярное . пробывал с впрямителем и двумя кондерами по 4700 мф так же пробывал с делителем напряжения результат тот же

Вс, 06.01.2019, 16:11 | Сообщение # 4

Tygra

Постов: 2165 Друзья

с3 мог рвануть только из-за косяков в питании ... либо перепутал полярность , если да то скорее всего обе микры выплюнуло , либо напряжение на кондере меньше питания , либо нет общей точки с питания .... Если все норм , отключи динамик и мерий напряжение на выходах микр относительно нуля , должно быть ноль на обоих ..

Добавлено (06.01.2019, 17:12)
---------------------------------------------

Цитата mawlik (

)

с делителем напряжения

С каким еще делителем ?

	Вс, 06.01.2019, 16:14 \| Сообщение # 5

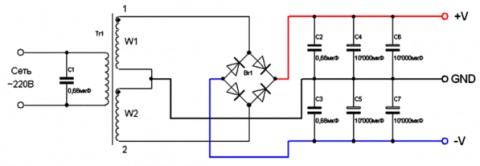

Tygra Постов: 2165 Друзья	Должно быть вот так без вариантов и каких то делителей : Файлы: 2340343.gif (14.5 Kb)

	Вс, 06.01.2019, 16:16 \| Сообщение # 6

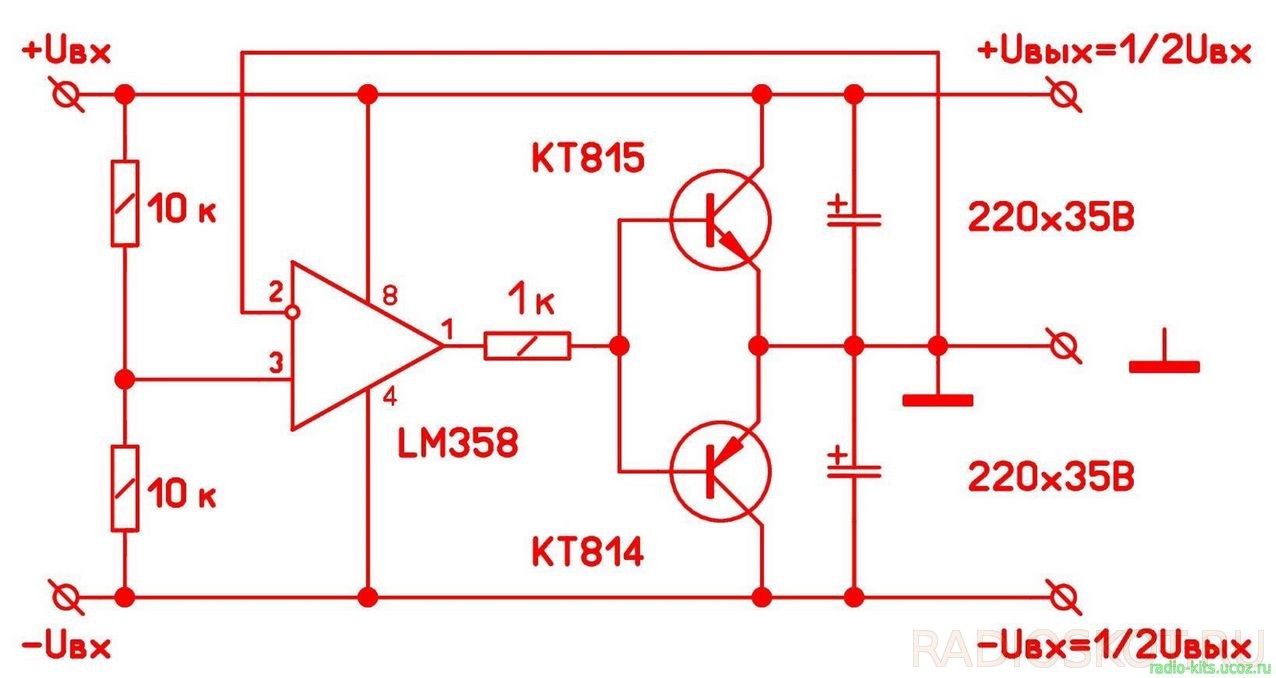

mawlik Постов: 49 ОК	Добавлено (06.01.2019, 17:17) --------------------------------------------- только транзисторы мощнее Файлы: 4945763.jpg (106.9 Kb)

	Вс, 06.01.2019, 16:20 \| Сообщение # 7
Михалыч0287 Постов: 213 Друзья	Цитата mawlik () кондер с3 взорвался после 30ти секунд ну если у вас по схеме черная обкладка это "-", то конденсатор у вас неправильно установлен...

Вс, 06.01.2019, 16:22 | Сообщение # 8

Tygra

Постов: 2165 Друзья

Отключите динамик и проверьте напряжения .... Относительно общей точки , на + и - питания , а далее на выходе каждом м\с ...

Добавлено (06.01.2019, 17:25)
---------------------------------------------
Если питание одинаково , +-15 , а на выходе м\с не ноль , при правильном монтаже и исправных элементах , значит тдашкам "рип" ... в ведро и менять на новые ....

Вс, 06.01.2019, 16:25 | Сообщение # 9

mawlik

Постов: 49 ОК

я тоже сначало так подумал ,что полярность кондера попутал потом даже мультиком померил - все было правельно и кондер на 50в и все детали сначало транзистор-тестером проверял чтоб погрешностей меньше было и тдашки прзванивал пом тдашки проверял на другой схеме - они работали

Вс, 06.01.2019, 16:27 | Сообщение # 10

Tygra

Постов: 2165 Друзья

Цитата mawlik (

)

Чудес не бывает , у вас всего 30в питания , даже если ваш "преобразователь" навернется , с3 больше 30в никак не получит, значит перепутана полярность кондера ...
