Преобразовать 12.5-14 вольт в 1,5 вольта
| |
| Сб, 03.01.2015, 00:54 | Сообщение # 1
|
Pasha1215
Постов: 31
ОК |
хочу подключить часы которые работают от батарейки 1,5V к автомобилю. Какие есть предложения? я сам кое что нарыл в инете , но у меня возникают другие вопросы т.к я человек далекий от радиоэлектроники мне необходимо объяснить досконально что к чему припаивать.помогите пожалуйста , заранее благодарен
|
|
| Сб, 03.01.2015, 15:42 | Сообщение # 2
|
EGOR
Постов: 376
Друзья |
Pasha1215, вот тебе описание
На схеме видно стабилитрон VD1 и резистор R1 подключённые к источнику питания. Резистор подключён к плюсовому выводу, а анод стабилитрона к минусовому выводу источника питания. В точке соединения этих двух элементов напряжение стабилизировано и имеет, в нашем случае, например 5,6 В.
Эта простая схема стабилизатора хороша для небольших токов. Если требуется большой ток, резистор будет перегреваться. Для решения этой проблемы мы добавим n-p-n транзистор VT1. Теперь транзистор пропускает через себя ток, нужный для нагрузки.
Каково же выходное напряжение в нашем случае? Посчитать очень просто. Напряжение на базе VT1 - 5,6 В. Напряжение между базой и эмиттером в кремниевых транзисторах около 0,6 В, если транзистор открыт. Т.о. напряжение на эмиттере VT1 должно быть 5,6 - 0,6 = 5 В.
Выходное напряжение будет всегда около 5 Вольт при условии что входное будет не менее 6 Вольт (напряжение стабилизации стабилитрона плюс что-то должно остаться на резисторе).
Фактически, входное напряжение с источника питания может колебаться между, скажем, 6 и 12 вольтами, а выходное будет всегда 5 Вольт.
Как в любой конструкции, здесь есть ограничивающие факторы. Избыточное напряжение должно на что-то расходоваться. Оно расходуется на тепло, которое выделяют резистор, стабилитрон и транзистор. Значения потребляемой мощности отдельных компонентов могут быть посчитаны исходя из:
1. Среднего значения тока через резистор и стабилитрон; 2. Выходного тока через транзистор.
Первый пункт считается по закону Ома, а второй - определяется по значению потребляемого тока устройства, которое будет питаться от этого стабилизатора.
Стабилитрон нужен 2,4 Вольт; 0,5W , сопротивление резистора 2,7-3 кОм Транзистор почти любой средней и более мощности, к примеру тот же КТ815, обязательно его ставь на радиатор. Ну а теперь нарисую как это всё должно быть спаяно навесным монтажом.
|
|
| Сб, 03.01.2015, 20:38 | Сообщение # 3
|
Pasha1215
Постов: 31
ОК |
а вы написали "обязательно его ставь на радиатор. " это как?
|
|
| Сб, 03.01.2015, 20:55 | Сообщение # 4
|
Сергей-78
Постов: 6050
U |

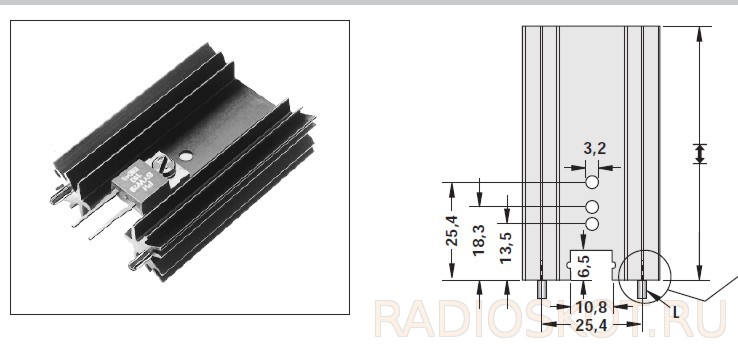

Цитата Pasha1215 ( ) обязательно его ставь на радиатор. " это как? Прикрутить к транзистору теплоотвод (алюминиевую пластину)
|
| |
| Сб, 03.01.2015, 21:33 | Сообщение # 6
|
Pasha1215
Постов: 31
ОК |
а как это дело на печатную плату перенести?
|
|
| Сб, 03.01.2015, 21:50 | Сообщение # 7
|
EGOR
Постов: 376
Друзья |
Pasha1215, тут три детальки, зачем печатная плата??? Собери навесным монтажом, как я на картинке нарисовал, должно работать( )...
|
|
| Сб, 03.01.2015, 22:01 | Сообщение # 8
|
Pasha1215
Постов: 31
ОК |
извини за глупый вопрос а что это значит?
|
|
| Сб, 03.01.2015, 22:06 | Сообщение # 9
|
kondensator
Постов: 1081
Друзья |
Pasha1215, + 12 вольт
|
|
| Сб, 03.01.2015, 22:10 | Сообщение # 10
|
EGOR
Постов: 376
Друзья |
Pasha1215, Добавлено (03.01.2015, 23:10) --------------------------------------------- Минус общий, на Эмиттер транзистора подаешь подаешь плюс от аккумулятора, и получаешь чуть больше полтора вольт.
|
|
