Кедр М зарядное устройство (Схема и принцип работы ЗУ)

Кедр М зарядное устройство

Сообщение # 1

tartar199343

Постов: 12 ОК

Здравствуйте все форумчане! Кому не безразлично, помогите разьяснить принцип работы схемы ЗУ. Собрал, а из режимов работает только "цикл."

---------------------------------------------

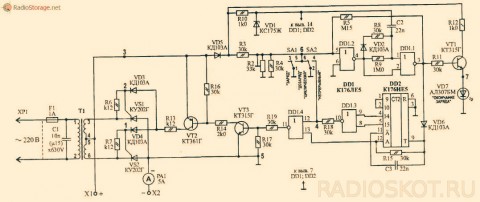

Может быть ошибка в напечатанной схеме?!

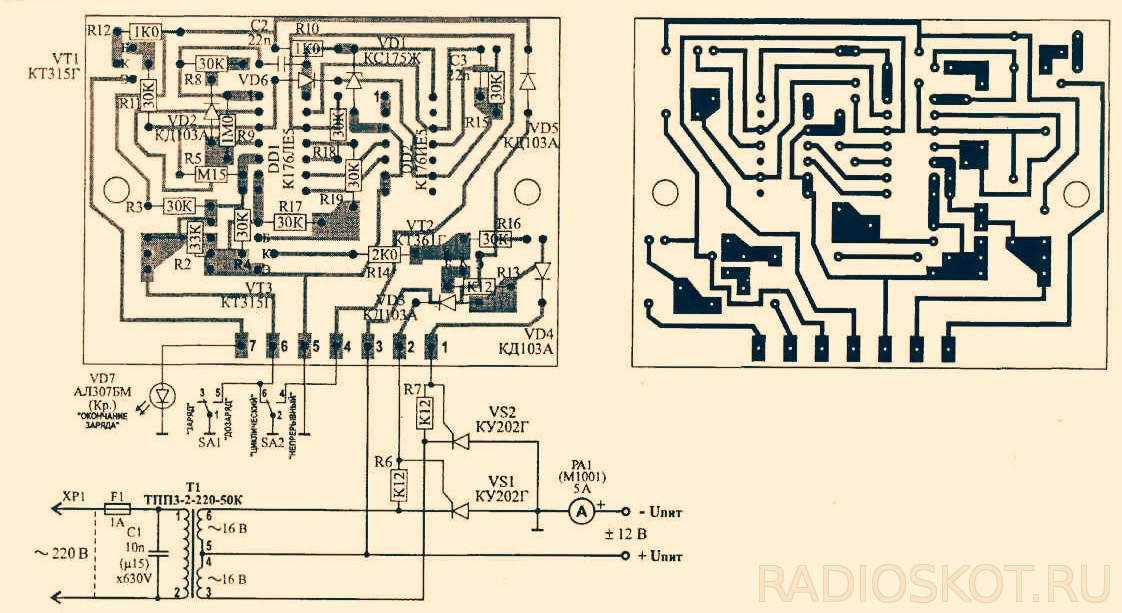

Файлы: 8823658.jpg (189.1 Kb) · 4632831.jpg (93.0 Kb)

	Сообщение # 2
DEXXTER933659 Постов: 1896 Друзья	tartar199343, там в схеме ошибка.. Левый вывод резистора R15 должен быть подсоединён к выводу 11 DD2,а левый вывод конденсатора C3,соответственно,к выводу 12 DD2

Сообщение # 3

tartar199343

Постов: 12 ОК

Ага. Проверил на плате, и этой ошибки нет

Добавлено (07.09.2018, 14:44)
---------------------------------------------
Подключаю рабочий аккумулятор зарядка сразу не идёт. После 20 секунд начинает заряжать, потом 20 секунд не заряжает. И так повторяется. На переключение тумблеров не реагирует. Получается что работает только режим цикл.

Добавлено (07.09.2018, 14:48)
---------------------------------------------
Резистором R2 регулируется отключение ЗУ в режиме автомат

	Сообщение # 4
DEXXTER933659 Постов: 1896 Друзья	tartar199343, вот всё что у меня есть по Кедру-М.. Правда там в основном про другую схему расписано,но,думаю,что-то подойдёт и к вашей... Файлы: 8113027.rar (1.58 Mb)

	Сообщение # 5
tartar199343 Постов: 12 ОК	Спасибо огромное.))) Буду вникать в схему! Добавлено (09.09.2018, 22:03) --------------------------------------------- Мне бы обьяснить как работает эта схема. Я сам самоучка. Соответствующего образования нет, а интерес есть
