Форум радиолюбителей » СХЕМЫ » ЗАРЯДНЫЕ УСТРОЙСТВА » З/У из трансформатора ТС-180 (Нужна схема для начинающих с защитой от переполюсовки и КЗ)
З/У из трансформатора ТС-180
Сообщение # 1
krusty2k17
аватар
  Постов: 20   ОК
Всем привет, сильно разглогольствовать не буду ак как есть уже у меня тема, но суть не в этом, по итогу прошлой темы имею перемотанный транс ТС-180 на выходе 22В, вторичка намотана 2мм проволкой по 35 витков на каждой катушке (70 витков в итоге), и есть диодный мост KBPC3510, нужна схема ЗУ с защитой от переполюсовки и КЗ с учётом новичка ну или хотя бы с внятным списком компонентов.
Сообщение # 2
petrovitsh
аватар
  Постов: 239   Друзья
http://radioskot.ru/publ....-0-1027
Ток правда до 4а, но защита есть.
А так забейте в поисковик ЗУ с защитой от КЗ и будет куча схем.
Сообщение # 3
krusty2k17
аватар
  Постов: 20   ОК
Цитата petrovitsh ()
А так забейте в поисковик ЗУ с защитой от КЗ и будет куча схем.

Да искал я, но там чересчур сложные схемы, я пока начинаю ведь ну вот и решил собрать ЗУ так как есть почти готовы простая схема можно сказать собранна но хотелось бы какую никакую защитку на него
Сообщение # 4
Tygra
аватар
  Постов: 2165   Друзья
Самый простой : Предохранитель .... плавкий .... И диод от переполюсовки .... Проще не придумать ...
Сообщение # 5
krusty2k17
аватар
  Постов: 20   ОК

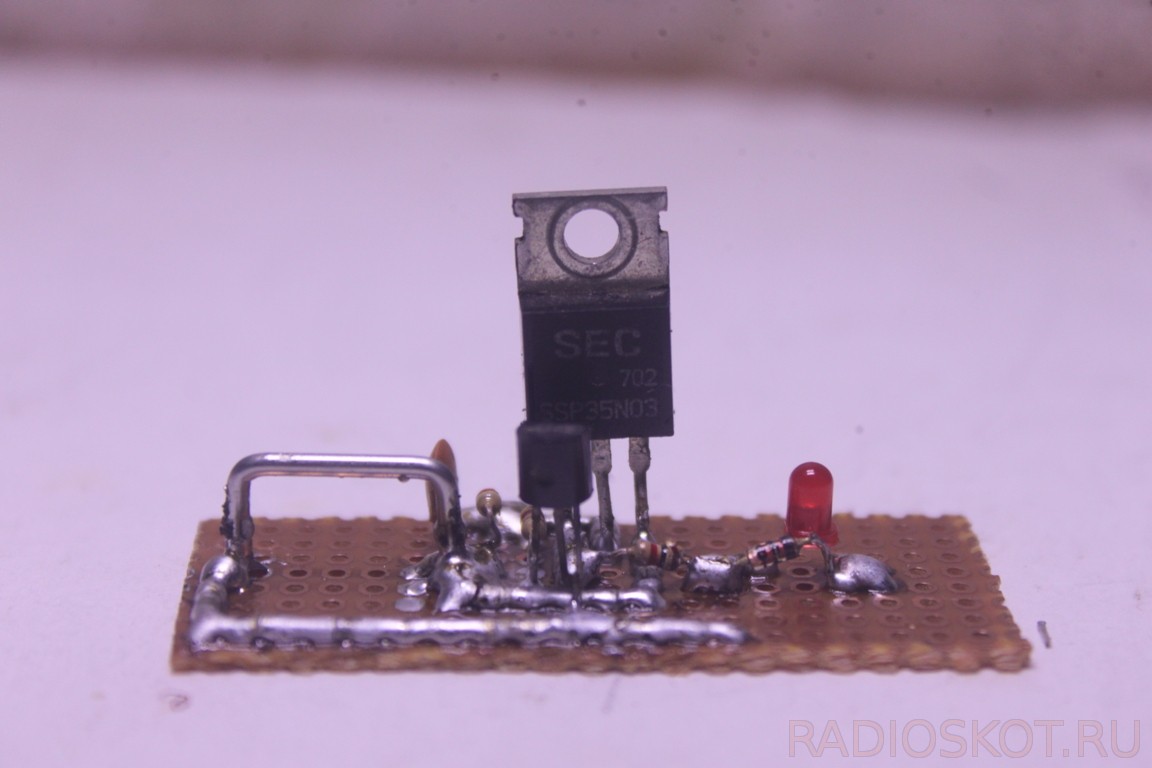

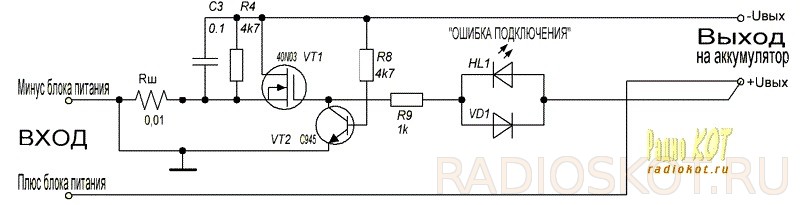

Я вот тут на просторах ю-туба нашёл защитку мне по душе вторая схема но вот с деталями я чёт понять не могу чё к чему https://youtu.be/oszh4_ofof8
Ну и схему прилагаю буду очень признателен если вы мне распишете какие компоненты нужны

Файлы: 3289703.jpg (86.7 Kb) · 7403786.jpg (36.9 Kb)
Сообщение # 6
krusty2k17
аватар
  Постов: 20   ОК

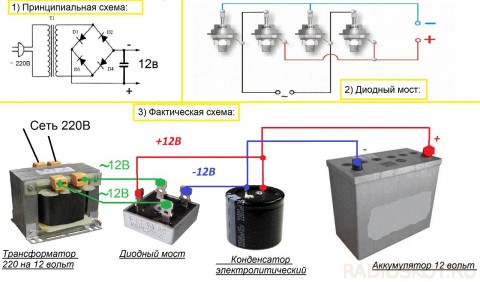

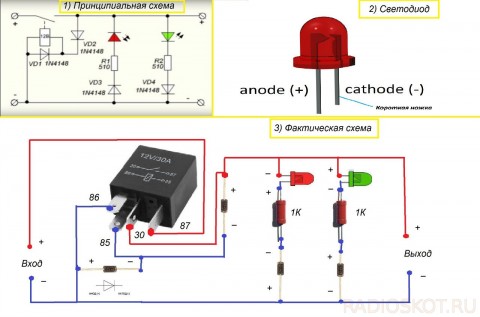

Вот думаю на этой схеме собрать только не могу понять какое реле используется или какое пойдёт на мой транс


Диодный мост как и говорил есть KBPC3510
Осталось разобраться с реле)
Файлы: 7900278.jpg (132.0 Kb) · 0548771.jpg (196.6 Kb)
Сообщение # 7
dsfas
аватар
  Постов: 703   Друзья
Собирал схему на полевом транз-ре. Как не издевался над ней - так и не смог спалить БП thumb
Сообщение # 8
краб
аватар
  Постов: 4404   Друзья

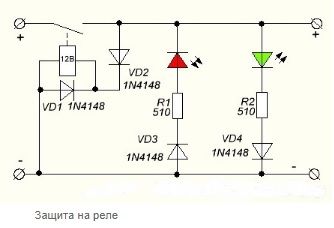

krusty2k17, Простейший вариант защиты на реле,реле автомобильное,оно ампер 40 держит,если вдруг,ну сильно разряженный аккумулятор и реле не срабатывает,то паралельно контактам реле ставишь пусковую кнопку на замыкание
Файлы: 4528721.jpg (11.7 Kb)
Сообщение # 9
krusty2k17
аватар
  Постов: 20   ОК
Цитата краб ()
пусковую кнопку на замыкание

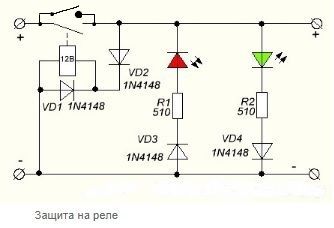

То есть как то так?
Файлы: 7496037.jpg (12.1 Kb)
Сообщение # 10
petrovitsh
аватар
  Постов: 239   Друзья
Да, правильно.
